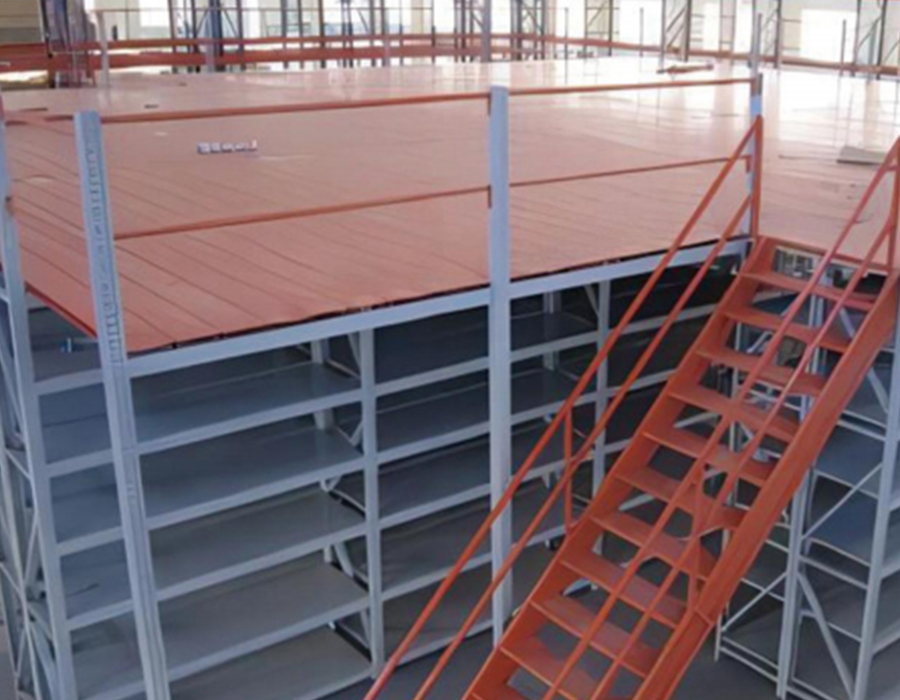

Her Asma Kat Rafı Kararını Net Yükseklik Kısıtlamaları Nasıl Etkilemeli?

Net iç yükseklik - bitmiş zeminden yukarıdaki en alt engele kadar kullanılabilir dikey boyut - herhangi bir durumda en kısıtlayıcı tek parametredir. asma kat rafları sistem projesi, ancak tüm kurulum alanı boyunca sistematik olarak haritalandırılmak yerine sıklıkla binanın yalnızca bir veya iki noktasında ölçülür. Çatı yapıları, HVAC kanalları, yangın söndürme boruları, aydınlatma armatürleri ve vinç pisti kirişlerinin tümü, bina spesifikasyonunda belirtilen nominal net yüksekliğin çok altına düşebilecek yerel yükseklik kısıtlamaları oluşturur. Kapsamlı bir baş üstü engel araştırması yapılmadan bir depo asma kat çelik platform raf sisteminin kurulması, rutin olarak yalnızca kurulum sırasında keşfedilen yapısal çatışmalara neden olur ve bu da maliyetli kirişlerin yeniden yönlendirilmesi veya asma kat yüksekliğinin azaltılmasını gerektirir.

İki seviyeli bir bina için minimum net yükseklik hesaplaması asma kat rafları system aşağıdakilerin tümünü aynı anda karşılamalıdır: zemin katta asma kat güvertesinin altında gereken açık tavan boşluğu (malzeme taşıma ekipmanıyla personelin erişimi için genellikle 2.400–2.700 mm); ana kirişler, ikincil kirişler ve döşeme dahil olmak üzere asma kat döşemesinin yapısal derinliği (açıklık ve yüke bağlı olarak genellikle 250–450 mm); asma kat seviyesinde gerekli olan net tavan boşluğu (yine minimum 2.400–2.700 mm, asma katın üzerine raf veya uzun raf üniteleri monte edilecekse daha fazla); ve birçok yargı bölgesinde depolamanın üst kısmı ile sprinkler saptırıcıları arasında 450-600 mm'lik minimum bir boşluk olmasını zorunlu kılan yangın söndürme açıklığı gereklilikleri. Bu katmanların eklenmesi, işlevsel bir çift seviyeli asma kat raf sistemi için genellikle 6,5-7,5 m'lik minimum bina net yüksekliği sağlar ve bu da birçok eski depo binasını önemli yapısal değişiklikler olmadan değerlendirmeden çıkarır.

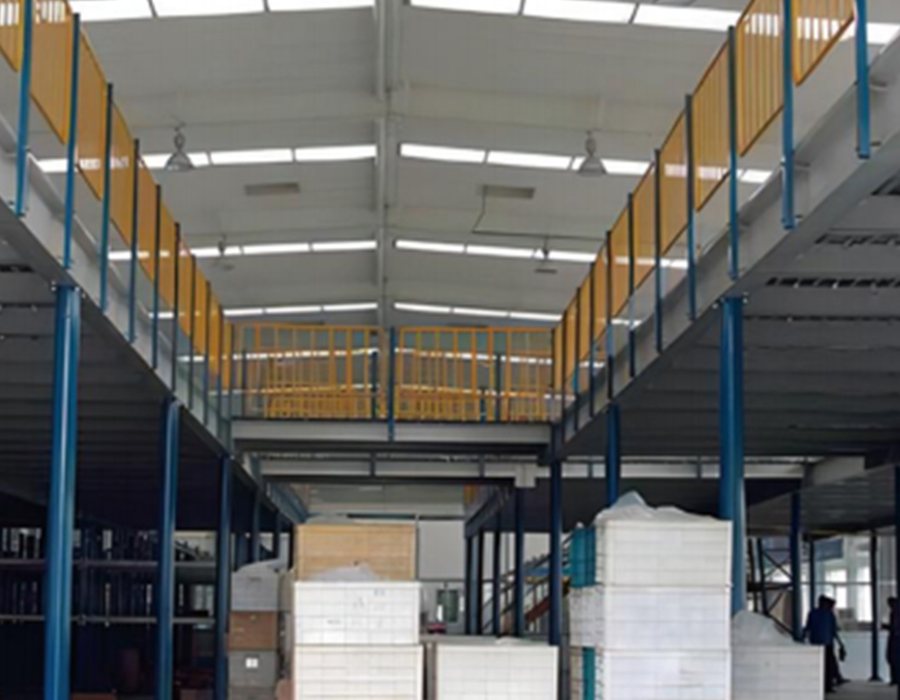

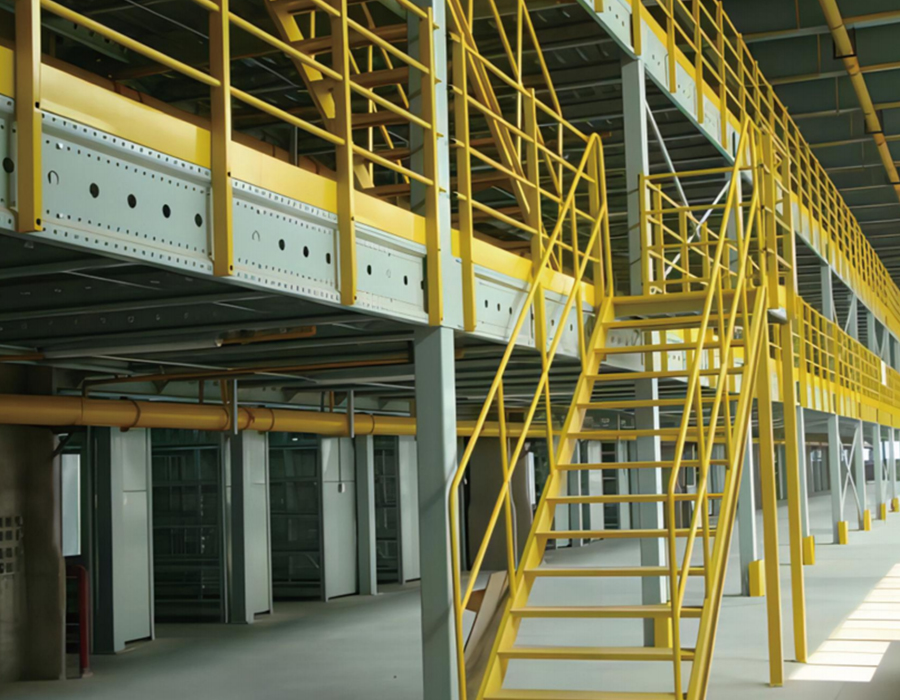

Bina yüksekliğinin sınırda olduğu durumlarda, asma kattaki yapısal derinliğin azaltılması birincil kaldıraçtır. Geleneksel I-kiriş birincil yapısından hücresel kirişlere (dairesel veya altıgen ağ açıklıklarına sahip çelik kirişler) geçiş, yağmurlama boruları ve elektrik borusu gibi hizmetlerin kirişin altından ziyade kiriş ağının içinden geçmesine olanak tanır ve kiriş yük kapasitesini azaltmadan 150-300 mm yapısal derinliği geri kazanır. Bu tek tasarım değişikliği, marjinal bir binayı tam asma kat raf sistemi kurulumu için uygun hale getirebilir.

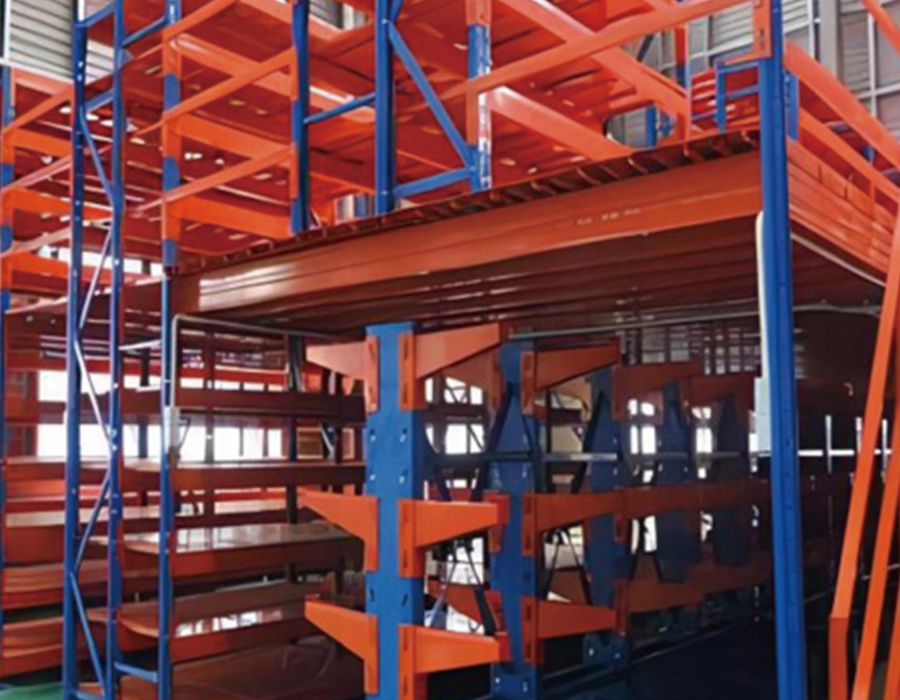

Kolon Izgara Düzeni ve Zemin Kat İşlemlerinde Basamaklı Etkisi

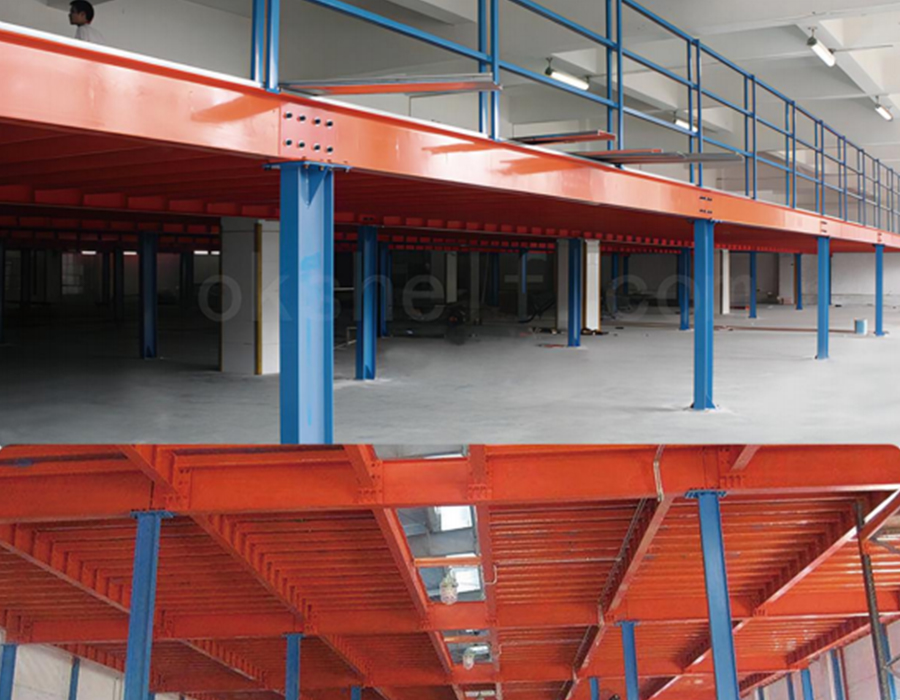

Bir depo asma kat çelik platform raf sisteminin sütun ızgarası sadece yapısal bir soru değildir; asma katın altındaki zemin kat alanının kurulumun ömrü boyunca nasıl kullanılabileceğini kalıcı olarak şekillendiren mekansal bir planlama kararıdır. Zemin kattaki malzeme akışına, raf koridor düzenine veya ekipmanın dönüş yarıçaplarına bakılmaksızın yerleştirilen kolonlar, zemin kat faydasını kolonların fiziksel ayak izinden çok daha fazla azaltan engeller oluşturur.

Planlanan bir forklift koridorunun ortasına konumlandırılan bir sütun, yalnızca koridoru tıkamakla kalmaz, aynı zamanda bitişik depolama bölmelerini sıkıştırabilecek, raf sıra uzunluğunu azaltabilecek veya sütunun etrafındaki köşe geometrisinde standart palet rafı için çok dar ancak boş bırakılamayacak kadar geniş ölü bölgeler oluşturabilecek bir koridorun yerini değiştirmeye zorlar. Zemin kat bölgesindeki zayıf sütun yerleşiminin kümülatif etkisi, sütun ızgarasının başlangıçtan itibaren raf düzeniyle koordine edildiği bir düzene kıyasla kullanılabilir raf konumlarını %15-25 oranında azaltabilir.

Pratik planlama yaklaşımı, ilk önce zemin kat raflarını ve koridor düzenini oluşturmak, ardından asma kat sütun ızgarasını, sütun merkez çizgilerini raf koridor merkezleri yerine raf dik sıralarıyla hizalayacak şekilde tanımlamaktır. Bu, sütunların koridorlar yerine depolama konumları arasına düşmesi ve operasyonel etkinin en aza indirilmesi anlamına gelir. 2.700 mm bölme genişliği ve 3.500 mm genişliğinde koridorlara sahip çoğu standart palet raf konfigürasyonunda, depolama yönünde yaklaşık 5.400 mm (iki bölme genişliği) ve koridor yönünde 8.000-10.000 mm'lik bir sütun ızgarası uygulanabilir. 10.000 mm'den daha geniş ızgaralar, asma kat yükleri altında sapmayı kontrol etmek için önemli ölçüde daha derin birincil kirişler gerektirmeye başlar, bu da yapısal derinliği arttırır ve tavan boşluğunu tüketir.

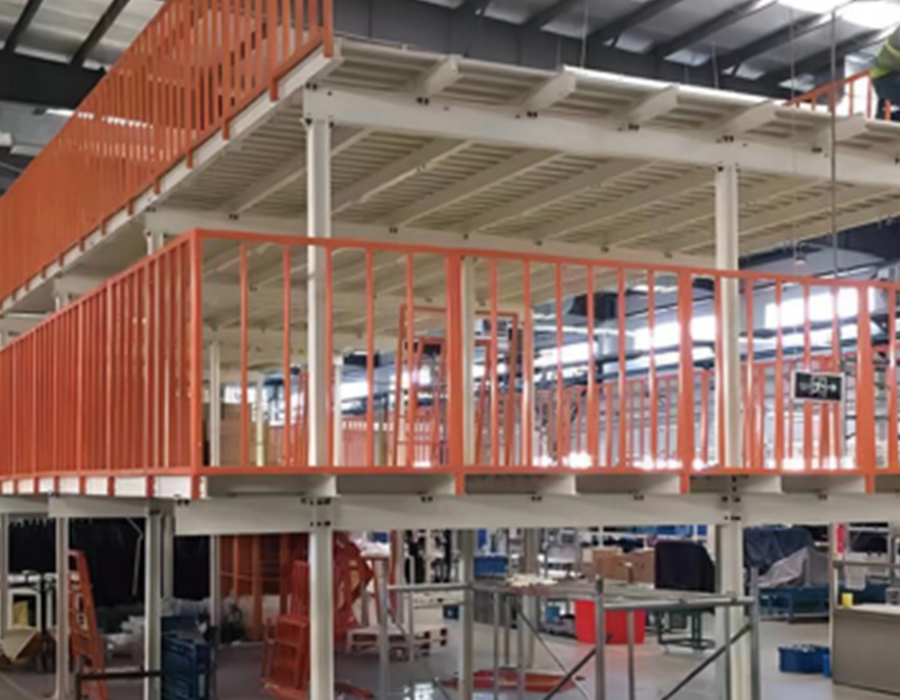

Zemin Kaplaması Malzemesi Seçimi: Ortak Seçenekler Arasında Yapısal ve Operasyonel Dengeler

Bir döşeme katmanı asma kat raf sistemi - ikincil kiriş yapısının üzerinde yer alan ve kullanılabilir platformu oluşturan yüzey - her biri farklı yapısal, operasyonel ve bakım özelliklerine sahip çeşitli rakip malzemelerle belirlenmiştir. Seçim nadiren basittir çünkü yönetim gereklilikleri asma kat yüzeyi (personelin yürüdüğü ve ekipmanın çalıştığı yer) ile bunun üzerine monte edilen herhangi bir raf rafı (düz, yük dağıtan bir taban gerektirir) arasında farklılık gösterir.

Reçine bağlı yonga levha, manuel toplama işlemlerine yönelik asma kat raf sistemlerinde en yaygın zemin kaplaması özelliğidir; büyük ölçüde kalın kesitinin, raf ayağı tabanlarından gelen nokta yüklerini daha geniş bir temas alanına dağıtması ve sessiz, kaymaz bir yürüme yüzeyi sağlaması nedeniyle. Kritik kurulum gereksinimi, RBPB panellerinin dört kenarın tamamı boyunca tamamen desteklenmesi gerektiğidir; panelin orta noktasındaki ikincil kirişler arasındaki desteksiz yayılma, tekrarlanan dinamik yükleme altında aşamalı katmanlara ayrılmaya neden olur. Yüksek nemli soğuk depo ön odaları ve yükleme alanı alanları dahil olmak üzere herhangi bir neme maruz kalan ortamlarda, standart RBPB kenarlarda şiştiğinden ve düzenli nem temasından sonra 12-18 ay içinde yapısal bütünlüğünü kaybettiğinden fenolik yüzlü RBPB veya çelik levha uygun spesifikasyondur.

Yangın Bölme Gereksinimleri ve Asma Kat Raf Düzenini Nasıl Etkiler?

Bir depo asma kat çelik platform raf sistemi, içinde bulunduğu binanın yangın riski profilini temelden değiştirir ve yangın otoritesinin bölmelere ayırma, bastırma ve çıkış gereksinimleri çoğu zaman asma kat tasarımında en kısıtlayıcı düzenleyici faktörlerdir - birçok projede yapısal yük veya bina yüksekliğinden daha fazlasıdır. Yerleşim tasarımı tamamlanmadan önce bu gereksinimlerin anlaşılması, yapısal olarak sağlam bir asma kat tasarımının, yangın uyumluluğunu sağlamak için büyük bir yeniden yapılandırma gerektirdiği senaryoyu önler.

Temel sorun, asma katın, fiziksel olarak duvarlarla çevrili olup olmadığına bakılmaksızın, altında ayrı bir yangın bölmesi görevi gören kapalı bir alan yaratmasıdır. Çoğu bina yönetmeliği ve yangın otoritesi yorumu, asma kat güvertesinin alt tarafını, sanki kapalı bir odaymış gibi, ya belirli bir standarda göre yangına dayanıklı olması gereken ya da altında sprinkler kaplaması bulunması gereken bir tavan olarak ele alır. Pratikte bu, mevcut çatı seviyesinde sprinkler sistemi bulunan bir binadaki asma kat raf sistemi kurulumunun neredeyse her zaman alt asma kat alanına ilave sprinkler başlıklarının kurulmasını gerektirdiği ve sıklıkla yukarıdaki zemini korumak için asma kat yüzeyinin üzerinde veya hemen altında ilave bir sprinkler katmanı gerektirdiği anlamına gelir.

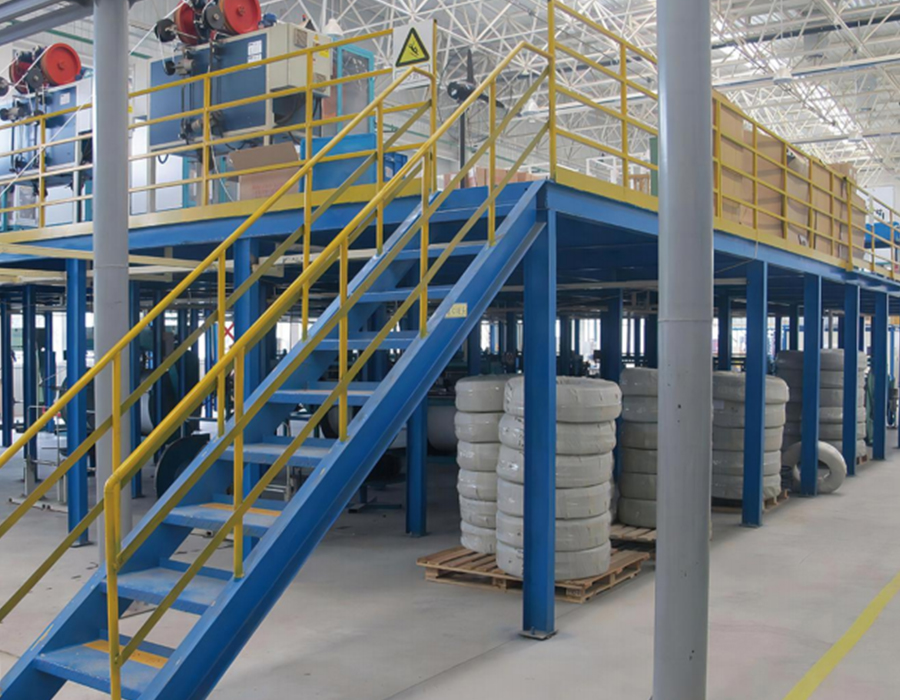

Çıkış gereksinimleri ek düzen kısıtlamaları getirir. Çoğu yangın kanunu, personelin düzenli olarak bulunduğu herhangi bir asma kat alanından, yetki alanı ve doluluk sınıflandırmasına bağlı olarak merdivenlere maksimum seyahat mesafeleri 18-45 metre olan iki bağımsız kaçış yolu gerektirir. Büyük asma kat raf kurulumları için, bu genellikle platformun karşıt uçlarına hizmet edecek şekilde konumlandırılan iki merdiveni zorunlu kılar; bu, asma kat alanını tüketir ve asma kat güverte yapısı boyunca çerçevelenmesi ve kenarları korunması gereken karşılık gelen açıklıkları gerektirir. Merdiven konumlarının sonradan düşünülerek planlanması - raf düzeni tamamlandıktan sonra - düzenli olarak merdivenlerin raf bölmeleriyle çakışmasına veya üçüncü bir merdiven olmadan gerekli seyahat mesafesi kapsamına ulaşılamamasına neden olur.

Asma Kat Rafları için Canlı Yük Spesifikasyonu: Tasarım Değerinin Gerçekte Neleri Kapsıyor

Asma kat raf sistemi için tasarım canlı yükü (genellikle kN/m² veya metrekare başına ton cinsinden ifade edilir), tedarikçi tekliflerinde en belirgin şekilde belirtilen spesifikasyondur, ancak aynı zamanda alıcılar tarafından en sık yanlış yorumlanan rakamdır. Canlı yük değeri, yapısal tasarım amacıyla asma kat alanının tamamı boyunca uygulanan eşit dağıtılmış yük (UDL) varsayımıdır. Herhangi bir noktaya yerleştirilebilecek maksimum yükü temsil etmez ve hareketli ekipmanlardan kaynaklanan dinamik etkileri veya raf ayak tabanlarından gelen konsantre yükleri hesaba katmaz.

5 kN/m² (metrekare başına yaklaşık 500 kg) olarak tasarlanmış bir asma kat, her metrekarenin aynı anda 500 kg raf artı 500 kg ürün taşıyabileceği anlamına gelmez; 5 kN/m² rakamı yapı, depolama ve kullanım için toplam izindir. Ayrıca, UDL hesaplamasında varsayılan dağılım tekdüzedir ancak raf sistemleri yükü bacak taban noktalarında yoğunlaştırır. 2.400 mm × 600 mm taban alanına ve 1.500 kg kapasiteye sahip standart uzun açıklıklı raf bölmesi, yükü her biri yaklaşık 60 mm × 60 mm temas alanına sahip dört taban plakası kontağı üzerinde yoğunlaştırıyor. Her temas noktasındaki yerel zemin basıncı, nominal UDL'nin on ila on beş katı olabilir; bu, genel UDL kontrolüne ek olarak döşeme ve ikincil kiriş yapısının, konsantre yükler altında yerel zımbalama ve bükülme açısından kontrol edilmesi gerektiği anlamına gelir.

Huijian'da asma kat raf sistemi tasarımlarımız, hem küresel UDL'yi hem de yerelleştirilmiş ayak tabanı nokta yüklerini açıkça ele alan yapısal hesaplamalarla özel Ar-Ge merkezimiz aracılığıyla geliştirilmektedir; bu kombinasyon, basit bir yük derecelendirmesi spesifikasyon sayfasında nasıl göründüklerinden ziyade asma kat katlarının hizmette gerçekte nasıl performans gösterdiğini yansıtır.

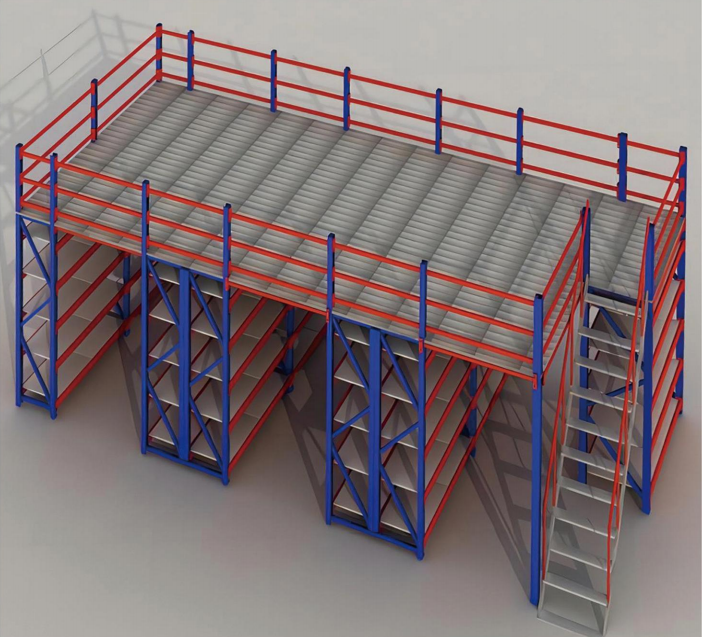

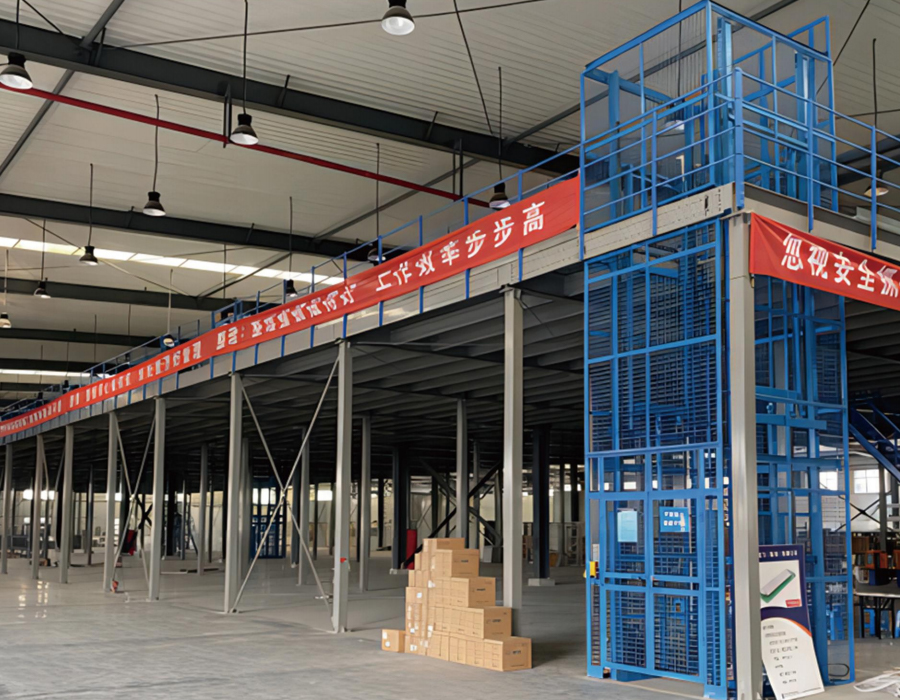

Dikey Konveyörlerin ve Yük Asansörlerinin Asma Raf Sistemi Tasarımına Entegrasyonu

Ürünlerin dikey hareketi için yalnızca merdivenlere dayanan asma kat raf sistemi, üretim miktarı arttıkça verimlilik açısından bir darboğaz haline gelir. Dikey konveyörlerin, yük asansörlerinin veya palet asansörlerinin asma kat yapısına entegrasyonu, yerleşim planlama aşamasında ele alınması gereken bir tasarım hususudur; bu elemanların tamamlanmış bir asma kat kurulumuna uyarlanması, bunları en baştan dahil etmekten çok daha karmaşık ve maliyetlidir.

Bir asma kat güvertesine giren bir yük asansörü şaftının yapısal anlamı, güverte açıklığının, aksi takdirde kesintiye uğrayan ikincil kirişler tarafından taşınacak olan yükleri yeniden yönlendirebilecek yapısal düzeltici kirişlerle tamamen çerçevelenmesi gerektiğidir. Düzeltici kirişler, bu yeniden yönlendirilmiş yükleri, ilave yan alanı taşıyacak şekilde boyutlandırılması gereken en yakın birincil kirişlere aktarır. Büyük kaldırma açıklıkları için - 1.200 mm × 1.200 mm platformlu bir palet kaldırma, boşluklar dahil olmak üzere yaklaşık 1.500 mm × 1.500 mm'lik bir güverte açıklığı gerektirir - düzeltici kiriş yükleri önemli olabilir ve temele kısa bir yük yolu sağlamak için açıklığa bitişik ek bir asma kat sütunu gerektirebilir.

Yapısal çerçevenin ötesinde, asansör ile asma kat arasındaki arayüz üç alanda özel dikkat gerektirir:

• Tesviye toleransı: Yük asansörleri ve dikey konveyörler, sorunsuz araba ve palet aktarımı için bitmiş döşeme yüzeyinden itibaren ±5 mm dahilinde asma kat seviyesine ulaşmalıdır. Asma kat döşemesinin yük altında yapısal sapması ve asansör temelinin zamanla çökmesi, hem kaldırma platformunun hem de döşemenin kurulumdan sonra hizadan sapmasına neden olabilir. Asansörün iniş noktasında sabit eşik plakaları yerine ayarlanabilir seviyelendirme cihazlarının belirtilmesi, yapısal değişiklik yapılmadan yeniden hizalamaya olanak sağlar.
• Edge protection at the deck opening: Asansör boşluğu için asma kat açıklığı, kaldırma platformu asma kat seviyesinde olmadığında düşme tehlikesi oluşturur. Kilitli güvenlik kapıları (yalnızca kaldırma platformu mevcut ve düz olduğunda açılabilen kapılar), insanlı asma kat ortamında kullanılan tüm yük asansörleri için doğru özelliklerdir. Basit zincirli bariyerler veya kilitlemesiz menteşeli kapılar çoğu yargı alanında endüstriyel güvenlik düzenlemelerine uyum açısından yeterli değildir.
• Titreşim izolasyonu: Dikey konveyörler ve pistonlu asansörler, montaj yapıları aracılığıyla asma kat çerçevesine aktaran periyodik titreşimler üretir. Konveyör tabanı ile asma kat yapısı arasında izolasyon bağlantıları olmadığında, bu titreşim cıvatalı bağlantıları yorar ve aylarca süren sürekli çalışma boyunca bitişik bölmelerdeki raf bağlantı elemanlarını gevşetebilir. Konveyör taban çerçevesindeki titreşim önleyici montaj parçaları veya izolasyon pedleri, isteğe bağlı bir yükseltme olarak değil, standart olarak belirtilmelidir.

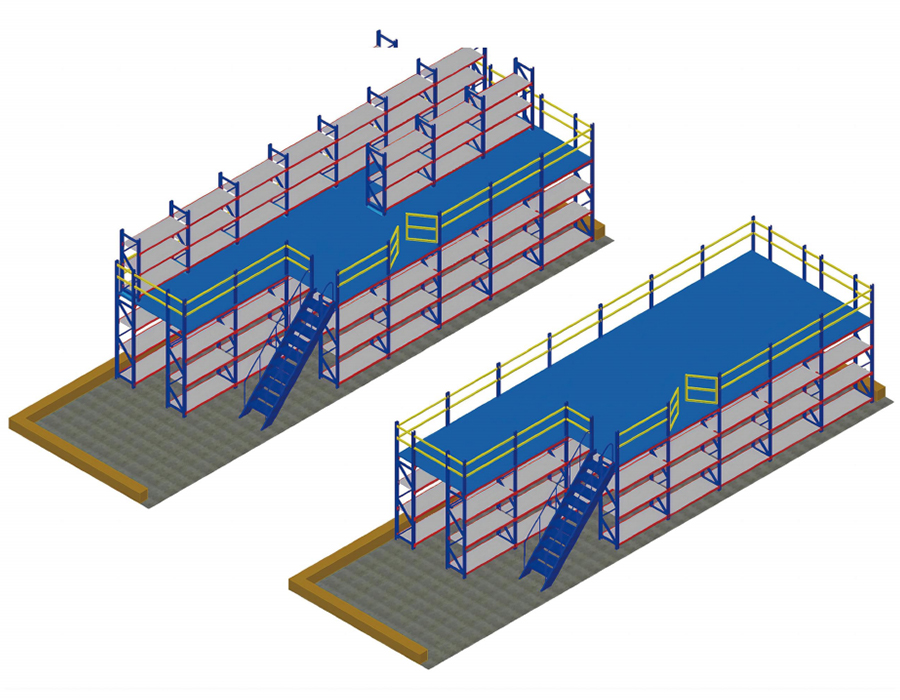

Modüler ve Özel İmalatlı Asma Kat Yapıları: Maliyet Farkının Gerçekte Yattığı Yer

Sabit artışlarla standartlaştırılmış, önceden tasarlanmış bileşenlerden oluşan modüler asma kat raf sistemi ile tamamen özel olarak üretilmiş bir yapı arasındaki seçim, genellikle modülerin daha ucuz olduğu basit bir maliyet karşılaştırması olarak çerçevelenir. Bu çerçeveleme birçok standart uygulamada doğrudur ancak modüler sistemlerin sınırlamalarının, ilk fiyat teklifi yerine yalnızca kurulum veya işletme sırasında ortaya çıkan gizli maliyetler oluşturduğu belirli durumlarda bozulur.

Modüler asma kat sistemleri, maliyet verimliliğini, sabit yükseklik artışlarındaki standartlaştırılmış sütun boyutları (tipik olarak 100 mm veya 150 mm'lik adımlar), sabit genişliklerdeki standartlaştırılmış kiriş açıklıkları (genellikle 2.000 mm, 2.500 mm, 3.000 mm) ve yapı boyunca aynı şekilde tekrarlanan önceden tasarlanmış bağlantı ayrıntılarıyla elde eder. Bu standardizasyon, normal boyutlara sahip binalardaki dikdörtgen asma kat ayak izlerinin mühendislik süresini ve imalat maliyetini önemli ölçüde azaltır. Maliyet karşılaştırması, bu koşullardaki modüler sistemleri, eşdeğer özel yapılara göre gerçekten %20-35 oranında tercih etmektedir.

Modüler sistemlerin maliyet avantajını kaybettiği durumlar şunlardır:

• Düzensiz bina geometrisi: Dikdörtgen olmayan asma kat izleri (L şekilleri, kolonlardan kaçınmak için kesilmiş köşeler veya yapısal elemanların etrafından geçen asma katlar), sabit artışlı boyutların kısıtlamalarını korurken modüler sistemin üretim verimliliğini ortadan kaldıran özel kesilmiş kirişler ve standart dışı bağlantı ayrıntıları gerektirir.
• Yüksek konsantre yükler: Standart modüler asma kat bileşenleri belirli UDL derecelendirmelerine göre tasarlanmıştır. Raf veya ekipmanın, standart bir modül içerisinde yükseltilmiş kirişler veya ek sütunlar gerektiren yoğun yüklere maruz kaldığı durumlarda, modüler sistemin yerel olarak değiştirilmesi gerekir; bu da genellikle yükseltmeyi baştan itibaren özel bir tasarıma dahil etmekten daha pahalıya mal olur.
• Tight height constraints: Modüler sistemler, kiriş profilleri standart ürün yelpazesine göre sabitlendiğinden yapısal derinliği en aza indirme konusunda sınırlı bir yetenek sunar. Özel üretim, hücresel kirişler, mazgallı kirişler veya yüksekliğin kritik olduğu binalarda 100-200 mm'lik tavan boşluğunu geri kazanan standart dışı bölümler kullanılarak kiriş derinliği optimizasyonuna olanak tanır.

Bizim depo asma kat çelik platform rafları Sistemler, 1.500 metrekarelik Ar-Ge merkezimiz aracılığıyla geliştirilen ve altı özel üretim hattında üretilen hem modüler hem de tamamen mühendislikle tasarlanmış özel konfigürasyonlarda mevcuttur; bu, yapısal çözümün, binayı standart bir ürün ızgarasına uymaya zorlamak yerine bina geometrisi ve yük gereksinimleriyle tam olarak eşleştirilebileceği anlamına gelir.

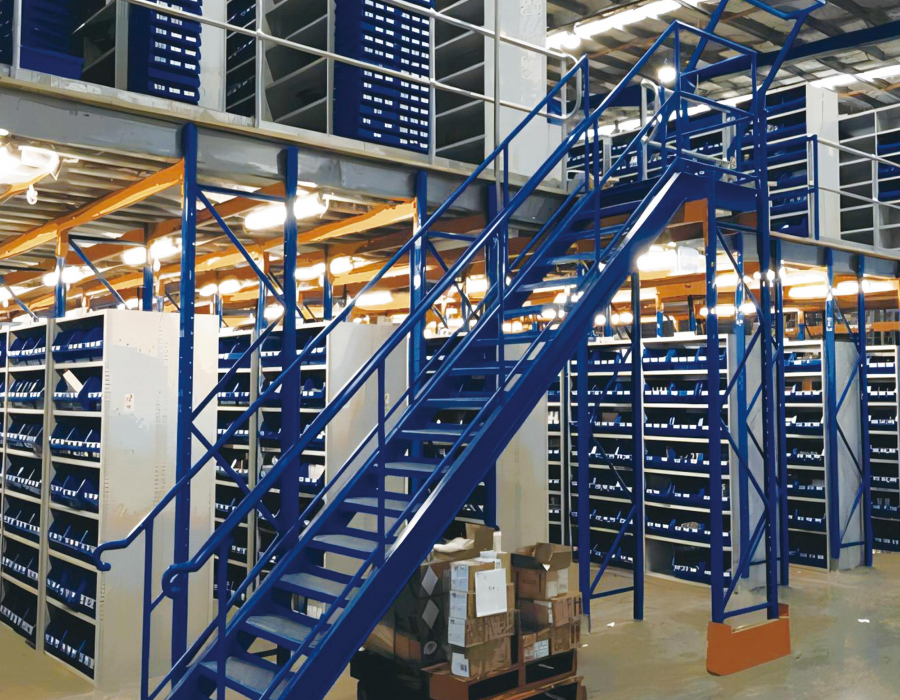

Asma Kat Kolonları ve Mevcut Raf Yapıları Arasındaki Farklı Yerleşimin Yönetilmesi

Asma kat raf sisteminin mevcut ağır hizmet palet rafının yakınına veya yapısal olarak bağlantılı olduğu depo tesislerinde, asma kat kolonları ile bitişik raf dikmeleri arasındaki farklı yerleşim, kurulum planlamasında nadiren ele alınan uzun vadeli bir hizmet verilebilirlik sorunudur. Her iki yapı türü de depo zemin döşemesine önemli nokta yükleri uygular, ancak bunu farklı taban plakası alanları, farklı yük yoğunlukları ve farklı yükleme geçmişleri ile yaparlar; bu koşullar zaman içinde farklı oturma oranları üretir.

Asma kat sütunları tipik olarak palet raf dikmelerine göre daha yüksek sürekli nokta yükleri uygular; 40-60 tonluk zemini, canlı yükü destekleyen bir asma kat sütunu ve bunun üzerinde raf yapılması, aynı ayak izi altındaki standart bir palet raf dikmesinden daha büyük bir taban plakası basıncı oluşturur. Her ikisinin de aynı kalınlıktaki aynı beton döşeme üzerine kurulması durumunda, asma kat kolonu, bitişik raf dikmesine göre daha fazla döşeme sapmasına ve uzun süreli sünme oturmasına neden olacaktır. İki ila beş yıl içinde, bu farklı yerleşim, asma kat sütunları ve bitişik raf sıraları arasında 5-15 mm'lik göreceli dikey yer değiştirme üretebilir; bu, asma kat yapısına fiziksel olarak bağlanan veya ona karşı duran raf dikmelerinde ölçülebilir bir eğim oluşturmaya ve asma kat döşeme yüzeyinde palet stabilitesini ve tekerlekli ekipman kullanımını etkileyen görünür bir eğim oluşturmaya yeterlidir.

Doğru yapısal yaklaşım, asma katı ve bitişik rafları, birbirlerine ne kadar yakın olduklarına bakılmaksızın, aralarında kasıtlı bir hareket eklemi bulunan bağımsız yapılar olarak ele almaktır. Asma kat kolonları, döşeme basıncını yalnızca kısa vadeli akma dayanımıyla değil, döşemenin uzun vadeli taşıma kapasitesiyle tutarlı bir seviyede sınırlayacak şekilde boyutlandırılan taban plakaları aracılığıyla döşemeye sabitlenmelidir. Döşemenin ince olduğu veya alt zeminin sıkıştırılabilir olduğunun bilindiği durumlarda, asma kat kolon konumlarının altındaki zeminin iyileştirilmesi - sıkıştırma enjeksiyonu veya mikro kazıkların yerleştirilmesi yoluyla - asma kat yüklerini tek başına büyük boyutlu taban plakaları aracılığıyla dağıtmaya çalışmaktan daha güvenilir bir uzun vadeli çözümdür.
