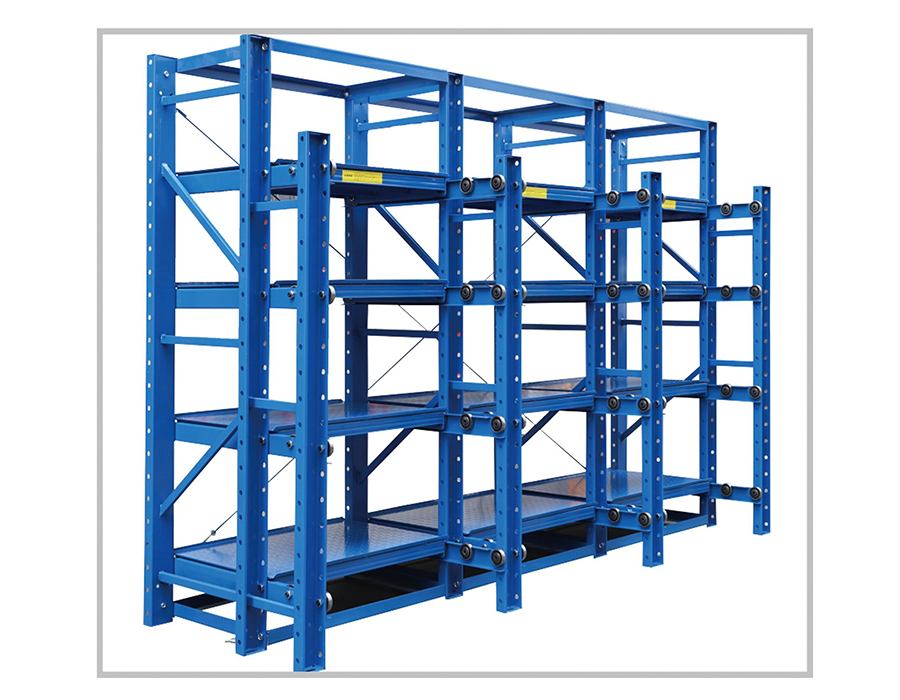

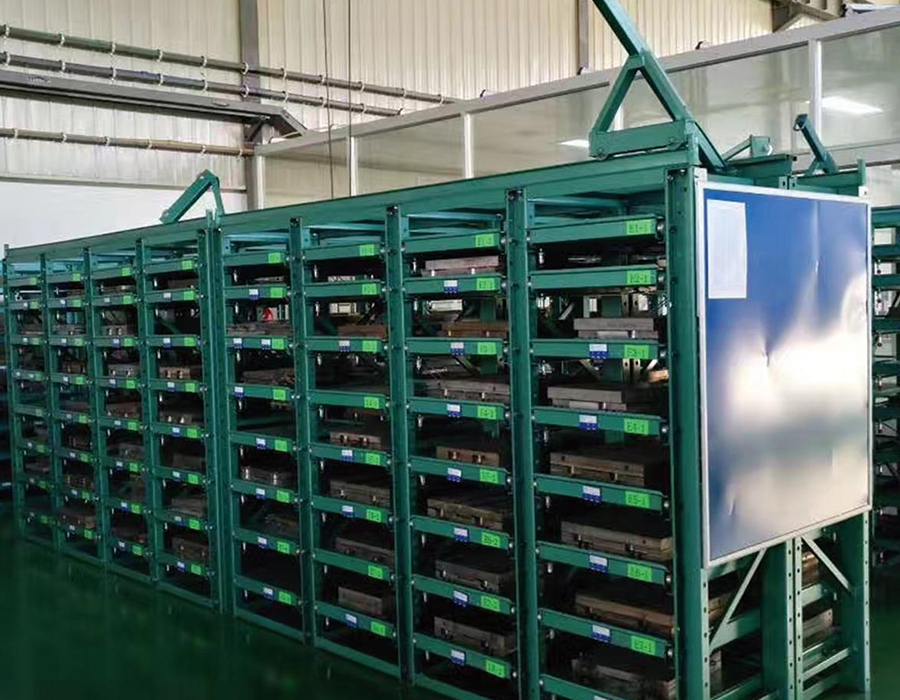

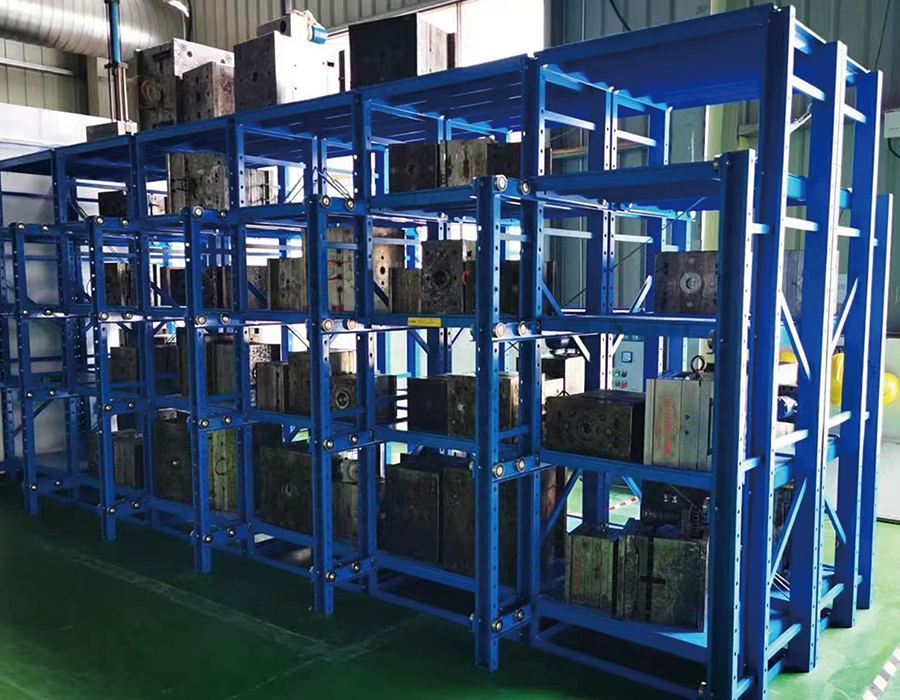

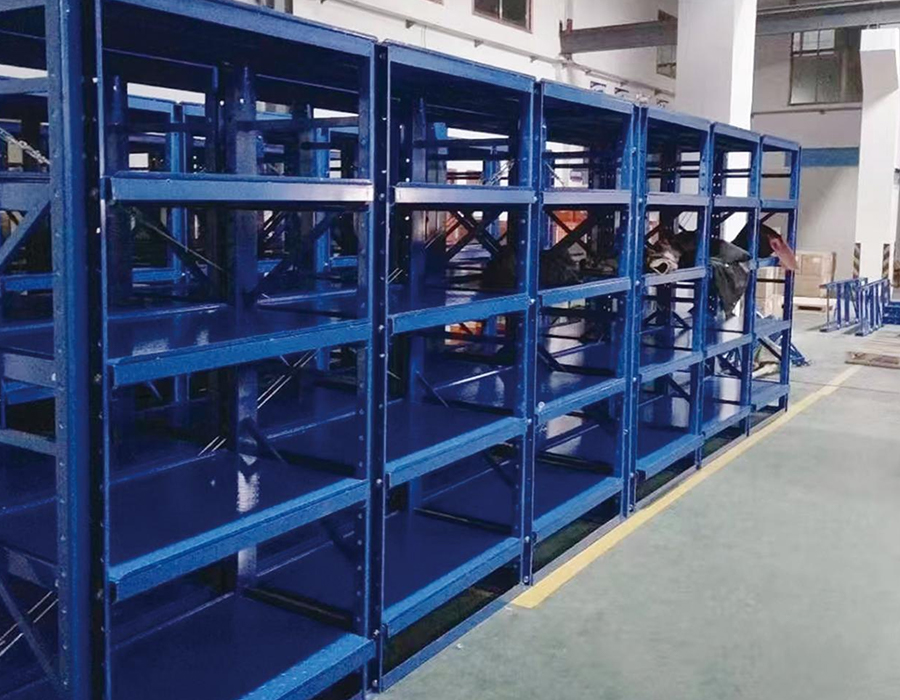

Çekmece Tipi Kalıp / Takım Rafı

Çekmece Uzatma Mekanizması Tasarımı Neden Kalıp Raflarında Temel Mühendislik Sorunudur?

bir depolama ağır hizmet tipi çekmece tipi kalıp rafları Çekmece uzatma mekanizması, en büyük mühendislik taleplerinin yoğunlaştığı yerdir; ancak bütçe tedarikinde sıklıkla eksik belirtilen bileşendir. Bir kalıp çekmecesi, uygulamaya bağlı olarak 500 kg'dan 5.000 kg'a kadar değişen yükler taşıyabilir ve bu yükü, yanal sapma olmadan, eksantrik yük altında bağlanma olmadan ve binlerce döngü boyunca güvenilir çalışmayla 600-1.200 mm'lik bir mesafeye sorunsuz bir şekilde uzatmalıdır. Bu gereksinimler, standart hafif hizmet tipi çekmece kızaklarının ölçeği büyütülerek karşılanamaz.

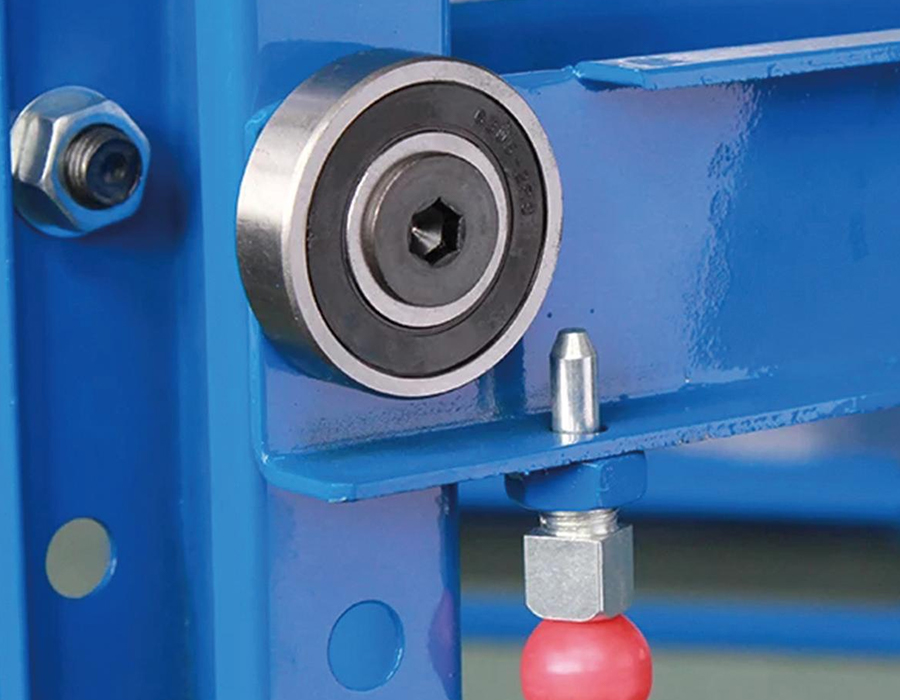

Endüstriyel kalıp raflarında kullanılan iki baskın uzatma sistemi tipi, çelik makaralı yataklı kızaklar ve bilyeli bilya taşıyıcılı profilli kılavuz ray sistemleridir. Makaralı rulman kızakları, soğuk şekillendirilmiş kanallarda çalışan sertleştirilmiş çelik makaralar kullanır; bunlar sağlamdır, kirlenmeye dayanıklıdır ve bakımı kolaydır, ancak birim genişlik başına yük taşıma kapasiteleri, makara temas gerilimi nedeniyle sınırlıdır. Ağırlığı 2.000 kg'ı aşan çekmeceler için, son derece geniş aralıklar olmadan tek bir çift makaralı kızak kullanışsız hale gelir ve bu da rafın genel bölme genişliğini arttırır. Esasen takım tezgahı teknolojisinden alınan doğrusal hareket rayları olan profilli kılavuz ray sistemleri, daha dar bir kesitte çok daha yüksek dinamik yük değerlerine ulaşır, ancak kurulum sırasındaki yanlış hizalamaya karşı daha hassastırlar ve nominal hizmet ömürlerine ulaşmak için daha temiz çalışma ortamları gerektirirler.

Kritik spesifikasyon parametresi yalnızca statik yük kapasitesi değil aynı zamanda tekrarlanan uzatma döngüleri altındaki dinamik yük değeridir. 3.000 kg statik yüke sahip bir kızak sisteminin yorulma ömrü, bu yükte yalnızca 20.000 tam uzatma döngüsüne sahip olabilir; bu, günde iki vardiya çalışan bir kalıp odasında, rulman değişimi gerekmeden önce kabaca iki ila üç yıl anlamına gelir. Alıcılar, çekmece tipi kalıp rafı özelliklerini karşılaştırırken dinamik yük döngüsü oranını talep etmeli ve yalnızca statik kapasite rakamına güvenmemelidir.

Kalıpların Gerçek Ağırlığının Hesaplanması: Nominal Tonaj Neden Depolama Taleplerini Az Gösteriyor?

Kalıp ağırlığı neredeyse her zaman kalıp düzeneğinin (çekirdek, boşluk plakaları ve ejektör sistemi) net ağırlığı olarak belirtilir. Bu rakam, kalıp kartlarında görünen ve çoğu üretim yöneticisinin depolama gereksinimlerini belirlerken kullandığı rakamdır. Bununla birlikte, çekmece tipi bir kalıp rafının taşıması gereken gerçek yük, depolama koşullarında biriken ilave kütle nedeniyle, bazen önemli bir farkla, nominal kalıp ağırlığından sürekli olarak daha yüksektir.

Uygulamada bu eksik sayıma çeşitli faktörler katkıda bulunmaktadır:

• Kalıp taban plakaları ve ambalaj malzemeleri: Uzun süre depolanan enjeksiyon ve basınçlı döküm kalıpları, yüzey temas hasarını önlemek için genellikle çelik taban plakaları veya ahşap destek üzerine yerleştirilir. 600 mm × 800 mm'lik bir kalıp ayak izinin altındaki 50 mm'lik bir çelik plaka, dereceye bağlı olarak yaklaşık 180-220 kg ekler ve herhangi bir ek öğe dikkate alınmadan önce nominal olarak "1.200 kg'lık bir kalıbı" 1.400 kg'lık gerçek çekmece yüküne getirir.
• Bağlı bırakılan hidrolik ve soğutma donanımı: Kalıpları hidrolik silindirler, soğutma manifoldları veya sıcak yolluk kontrolörleri hala bağlıyken depolayan tesisler (yeniden bağlanma süresinin öncelikli sorun olduğu yaygın bir uygulama) bu donanım ağırlığını çekmece üzerinde taşır. Sıcak yolluk kontrolörü ve manifold düzeneği, orta büyüklükteki bir enjeksiyon kalıbına 80-150 kg ağırlık ekleyebilir.
• Birikmiş kirlenme: Basınçlı döküm operasyonlarında, temizlenmeden depolanan kalıplar, aylarca süren depolama boyunca büyük kalıp düzeneklerine ölçülebilir kütle ekleyen ayırıcı madde kalıntılarını, alüminyum parlamasını ve oksit birikintilerini biriktirir. Bu, depolama planlamasında nadiren dikkate alınır.
• Çekmecenin kendi ağırlığı: Tipik olarak takviye nervürlü 6-12 mm çelik levhadan üretilen çekmece platformunun kendisi, 3.000 kg'lık bir kalıp taşıyacak şekilde boyutlandırılmış bir çekmece için 150-400 kg ağırlığa sahip olabilir. Bu yük, çekmecenin dolu olup olmadığına bakılmaksızın her zaman raf yapısı tarafından taşınır.

Güvenilir bir tasarım uygulaması, çekmece kapasitesini belirlerken nominal kalıp ağırlığına 1,25 kat faktör uygulamak ve bunu maksimum yerine minimum çalışma yükü değeri olarak ele almaktır. Depolama ağır hizmetimiz çekmece tipi kalıp rafları beyan edilen çalışma yüklerinde tam güvenlik faktörleri uygulanarak derecelendirilir ve test edilir; bu, nominal kalıp ağırlığı rakamlarının rutin olarak gözden kaçırdığı gerçek dünya yükleme koşullarını hesaba katar.

Çekmece Platform Yüzey Tasarımı ve Depolama Sırasında Kalıp Durumuna Etkisi

Kalıp rafı çekmecesinin yüzey konfigürasyonu, satın alma görüşmelerinde nadiren tartışılır, ancak depolama sırasında kalıbın durumu, kullanım kolaylığı ve kalıbın alınması ve hazırlanması için gereken süre üzerinde doğrudan etkisi vardır. En yaygın çekmece yüzeyi olan düz çelik plakanın imalatı basit ve genel olarak yeteneklidir, ancak her kalıp türü veya depolama süresi için en uygun yüzey değildir.

Düz Plaka Yüzeyleri

Tam kaplamalı düz plaka, maksimum temas alanı sağlar ve düz, işlenmiş taban yüzeylerine sahip kalıplar için uygundur. Temel spesifikasyon konusu yüzey düzgünlüğü toleransıdır: Tam yük altında 3-5 mm'den fazla sapan bir çekmece plakası, üç noktalı yükleme için tasarlanmamış kalıp taban plakalarında gerilime neden olabilecek dengesiz bir destek koşulu oluşturur. Kaburgalar, kalıbın kapladığı alan altında orta açıklıktaki sapmayı en aza indirecek şekilde yönlendirilmelidir; bu, yalnızca toplam ağırlığının değil, kalıbın çekmeceye göre kütle merkezi konumunun bilinmesini gerektirir.

Çıtalı veya Izgaralı Yüzeyler

Çelik çıta veya çubuk ızgaralı yüzeyler, soğutucunun, kesme sıvısının ve kalıp ayırma kalıntısının platform yüzeyinde birikmek yerine çekmeceden akmasını sağlar. Bu, özellikle kalıpların tam temizlenmeden depoya girdiği tesislerde değerlidir. Yapısal değiş tokuş, az yer kaplayan kalıplardan gelen konsantre yüklerin bir plaka boyunca dağıtmak yerine tek tek çubuklara dayanması, temas noktalarında yerel gerilimi artırması ve çubuk aralığının çok kaba olması durumunda potansiyel olarak yumuşak kalıp yüzeylerini işaretlemesidir.

Özelleştirilmiş Konumlandırma Özellikleri

Sıkı boyut gereksinimleri olan yüksek değerli hassas kalıpların depolandığı tesisler için çekmecelere, kalıbı tanımlanmış bir yönde kaydeden işlenmiş yerleştirme blokları veya ayarlanabilir V blokları takılabilir. Bu, çekmece uzatması sırasında kalıbın kaymasını önler (pürüzsüz düz plakalar üzerindeki ağır kalıplarda gerçek bir risk) ve kaldırma ekipmanının yeniden konumlandırmaya gerek kalmadan kalıp kaldırma noktalarına tutarlı bir şekilde bağlanabilmesini sağlar. Yer belirleme özelliklerinin ek üretim maliyeti, kullanım süresinin kısaltılması ve depolamadan kaynaklanan hareket sonrasında yeniden incelemenin ortadan kaldırılmasıyla genellikle ilk yıl içinde telafi edilir.

Ağır Hizmet Tipi Çekmece Kalıp Raflarında Yapısal Yedeklilik: Çekmece Arıza Olayları için Tasarım

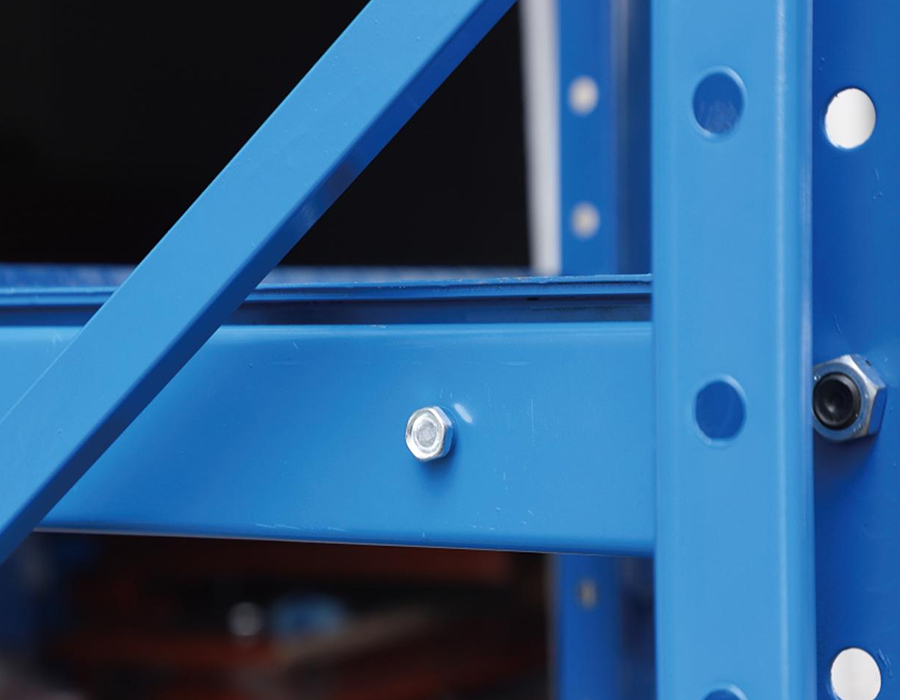

3.000 kg'lık bir kalıp taşıyan tamamen uzatılmış bir çekmece, herhangi bir depo depolama sistemindeki en yüksek yerel yük taleplerinden birini temsil eder. Tam uzatmayla oluşturulan konsol momentine (kalıp ağırlığının ve rafın ön yüzünden olan uzatma mesafesinin çarpımı) tamamen çekmece kılavuz sistemi tarafından karşı konulmalı ve kızak montaj yapısı aracılığıyla raf çerçevesine geri aktarılmalıdır. Bu yük yolu bir kılavuz arızası, bir montaj cıvatası kopması veya bir kaynak çatlağı nedeniyle kesintiye uğrarsa sonuç, tam çekmece ağırlığının aniden kontrolsüz bir şekilde azalmasıdır.

Yapısal artıklık olmadan tasarlanan raf sistemleri, uzatma mekanizması aracılığıyla tek bir yük yolunun bütünlüğüne dayanır. Yedeklilik eklemek, yalnızca bir arıza olayında devreye giren ikincil destek elemanlarının oluşturulması, normal çalışma koşulları altında aktif olmadan yıkıcı düşüşün önlenmesi anlamına gelir. Ağır hizmet tipi çekmece tipi kalıp rafı tasarımında kullanılan en pratik yedeklilik önlemleri şunları içerir:

• Düşmeyi önleyen güvenlik çubukları: Çekmecenin normal hareket yüksekliğinden 10-15 mm'den fazla düşmesi durumunda raf sütunundaki çentikli alıcı braketlerine bağlanan, orta uzatma noktasında çekmece platformunun altına monte edilen sertleştirilmiş çelik çubuklar. Bunlar pasiftir (normal çalışma sırasında sürtünme yaratmazlar), ancak ilk düşüşten sonraki birkaç milimetre içinde çekmecenin inişini durdururlar.
• Çift kızaklı paralel sistemler: Çekmecenin her iki tarafında tek bir kızak çifti yerine, iki kızak ünitesi her iki tarafta dikey olarak istiflenir; alt çift normal koşullar altında sıfır yük taşır, ancak üst kızakların arızalanması durumunda tam olarak derecelendirilmiş bir alternatif yük yolu sağlar. Bu, kayar malzeme maliyetini iki katına çıkarır ancak uzatma mekanizmasındaki tek nokta arızasını ortadan kaldırır.
• Çekmece hareketi her iki uçta durur: Pozitif mekanik durdurucular, tasarım hareket mesafesinin ötesine aşırı uzanmayı önler ve çekmecenin kapalı konumunun ötesinde raf çerçevesinin arkasına doğru itilmesini önler. Bunlar temel ama esastır; nominal hareket mesafesinin ötesine uzatma, kalıbın kütle merkezini tasarım konsol zarfının dışına taşır ve kılavuz sistem üzerindeki moment yükünü hızla çarpar.

Yedeklilik özelliklerinin belirtilmesi maliyeti artırır (tipik olarak çekmece mekanizması maliyetinin %12-18'i kadar), ancak bu, toplam raf maliyeti değil, uygun karşılaştırma temelidir. Yüzbinlerce yuan değerindeki kalıpların düşmesi olayının getireceği sorumluluk ve operasyonel aksaklığa karşı, mühendislik yatırımının haklı gösterilmesi kolaydır.

Kalıp Tanımlama Sistemlerini Çekmece Tipi Raf Düzenleriyle Entegre Etme

Küf tanımlama ve alma verimliliği, fiziksel depolama sistemi iyi tasarlanmış olsa bile, 30-50'den fazla küf depolayan tesislerde tekrar eden bir operasyonel darboğazdır. Çekmece tipi kalıp rafının doğal avantajı - her kalıbın ayrı ayrı çıkarılıp incelenebilen kendi özel çekmecesini işgal etmesi - ancak tanımlama sistemi birden fazla çekmeceyi sırayla açmadan doğru çekmecenin yerleştirilmesine izin verdiğinde tam olarak fark edilir.

Fiziksel etiketleme temeldir: her çekmecenin ön yüzüne monte edilmiş, rafın koridor tarafına yaklaşıldığında görülebilen bir etiket tutucusu. Pratik gereklilik, etiketlerin kalıp odası ortamında okunaklı kalmasıdır; yağ buharı, nem ve ara sıra meydana gelen darbeler, plastik tutuculardaki kağıt etiketleri altı ila on iki ay sonra güvenilmez hale getirir. Lazerle işaretlenmiş içeriğe sahip paslanmaz çelik gravürlü etiketler veya anodize alüminyum plakalar, düzenli olarak soğutucu veya ayırıcı maddeye maruz kalan ortamlar için uygun özelliklerdir.

Çekmece seviyesinde RFID entegrasyonu, kısa üretim döngüleri ve sık değişimlerin olduğu kalıpları yöneten tesislerde giderek daha fazla benimsenmektedir. Çekmecenin ön yüzüne gömülü veya ona iliştirilmiş bir RFID etiketi, raf koridor yüzeyindeki sabit bir anten veya elde taşınan bir okuyucu tarafından okunur ve fiziksel çekmece konumunu manuel taramaya gerek kalmadan kalıp yönetimi veri tabanına bağlar. Temel entegrasyon gereksinimi, RFID etiketi konumunun sistemdeki tüm çekmecelerde tutarlı kalması gerektiğidir; anten okuma bölgesi merkezinden 20-30 mm'den fazla sapma, sinyal yansımasının zaten bir zorluk olduğu yüksek metalli ortamlarda okuma güvenilirliğini azaltır. Şirket içi Ar-Ge yeteneklerimiz ve özelleştirilebilir çekmece imalatımız sayesinde, sahada sonradan uyarlama yerine fabrikada entegre bir seçenek olarak standart etiket ceplerine sahip RFID uyumlu çekmece ön yüzeyleri tasarlayabiliyoruz.

Barkod ve QR kod sistemleri orta noktada yer alır; RFID'den daha düşük altyapı maliyetine sahiptir ve UV'ye dayanıklı mürekkeple metal destekli polyester stok üzerine basıldığında kağıt etiketlerden daha dayanıklıdır. Bir tablete veya mobil WMS terminaline bağlanan el tipi bir tarayıcı, çekmeceyi genişletmeden önce konumun doğrulanmasına olanak tanır ve birden fazla benzer görünümlü takım setinin depolandığı bir tesiste yanlış kalıbın alınması riskini azaltır.

Yüksek Kapasiteli Kalıp Raf Sistemleri Kurulumunda Zemin Yükü Yönetimi

Çekmece tipi kalıp rafı sistemleri, özellikle birden fazla ağır kalıp katmanı için yapılandırılmış olanlar, standart depo zemin döşemelerinin mühendislik müdahalesi olmadan destekleyebildiğini sıklıkla aşan zemin yükü konsantrasyonları üretir. Bölme başına altı çekmecenin her birinde 3.000 kg'lık kalıp depolayan iki katmanlı bir kalıp rafı, dört taban plakası ayak izine dağıtılmış, raf yapısı ağırlığı hariç olmak üzere toplam 36.000 kg'lık potansiyel bölme yükü taşır. Taban plakaları küçükse ve beton levha inceyse, her bir taban plakasının altındaki zemin basıncı metrekare başına 80-100 tonu aşabilir.

Herhangi bir kalıp rafı kurulum planlama sürecindeki ilk adım, tipik olarak nokta yük davranışını yansıtmayan, nominal eşit dağıtılmış bir yük olan binanın genel taban kapasitesi spesifikasyonu değil, kurulum alanı için yapı mühendisinin zemin yükü sertifikasını almaktır. Raf taban plakalarının altındaki nokta yükler, döşemedeki delme kesme gerilimi açısından dağıtılmış yüklerden farklı davranır ve metrekare başına 5 ton dağıtılmış yük için tasarlanan eski depo zeminleri, toplam ağırlık dağıtılmış kapasite dahilinde olsa bile 20 tonluk konsantre taban plakası yükü altında delme arızasına karşı savunmasız olabilir.

Zemin kapasitesinin marjinal olduğu durumlarda pratik çözümler şunları içerir:

• Taban plakası alanı artışı: Taban plakasının genişletilmesi kolon yükünü daha geniş bir alana yayar ve plakanın altındaki zemin basıncını doğrudan azaltır. 200 mm x 200 mm'lik bir taban plakası 400 mm x 400 mm'ye yükseltilebilir; bu da temas alanını dört katına çıkarır ve yukarıdaki raf yapısında herhangi bir değişiklik yapılmadan tepe zemin basıncını %75 azaltır.
• Çelik yük dağıtım plakaları: Raf taban plakasından daha büyük olan ve altına yerleştirilen 20–30 mm kalınlığındaki kaynaklı çelik plakalar, kolon yükünü zemin plakasına daha da geniş bir alana yayar. Bunlar özellikle levhanın iyi bir delme direnci sağlayan bir derinlikte takviye içerdiği ancak beton yüzey tabakasının ince olduğu durumlarda etkilidir.
• Raf düzeninin yeniden dağıtımı: Raf bölmelerinin, iki yüksek yük bölmesinin aynı levha panelini paylaşmayacağı şekilde yeniden konumlandırılması (genleşme derzleriyle ayrılmış), tek bir yapısal açıklıkta kümülatif yüklemeyi önler. Bu, raf düzeni tasarımı ile döşeme levhasının yapısal çizimi arasında koordinasyon gerektirir ve bu, eski binalarda her zaman mümkün değildir.

Uzun Süreli Depolama Sırasında Küf Pasını Önleme: Raf Tasarımının Yapabilecekleri ve Yapamayacakları

Depolama sırasında kalıp yüzeylerinin korozyonu, üretim tesislerindeki takım hasarının en masraflı ve önlenebilir biçimlerinden biridir, ancak sıklıkla bir depolama ortamı sorunu olarak incelenmek yerine yalnızca yetersiz korozyon önleyici uygulamasına atfedilir. Çekmece tipi kalıp rafı tasarımı, depolamadan önce kalıp yüzeyine uygulanan pas önleyici bileşikten bağımsız olarak, depolanan kalıpların etrafındaki mikro ortamı, yüzey oksidasyonunu hızlandıracak veya geciktirecek şekilde etkiler.

Yoğuşma, çoğu kalıp depolama ortamındaki birincil korozyon etkenidir. Büyük termal kütleye sahip kalıplar (özellikle sıcak üretim döngülerinden sonra depolanan büyük basınçlı döküm takımları) yavaşça soğur ve yüzey sıcaklıkları düştükçe ortam havasının çiğlenme noktasından geçerler. Kapalı veya yarı kapalı bir çekmecede kalıbı çevreleyen havanın dolaşımı sınırlıysa, nem kalıp yüzeyinde yoğunlaşır ve uzun süre temas halinde kalır. Kapalı çekmece muhafazalarına (sağlam yan paneller ve üst kapaklar) sahip raf tasarımları, depolanan kalıpların etrafında ortam havası sirkülasyonuna izin veren açık çerçeveli raflara kıyasla bu etkiyi daha da kötüleştiren durgun hava cepleri oluşturur.

Çekmece tipi kalıp depolamada korozyon riskini azaltan pratik tasarım özellikleri şunları içerir:

• Delikli çekmece yan panelleri: Bitişik çekmece sıraları arasındaki masif çelik paneller yerine delikli paneller, açık bir çerçevenin tam taslağını oluşturmadan kalıp yüzeyi boyunca hava hareketine izin verir. Bu, kirlenmeye karşı koruma ve nem birikimi arasında yararlı bir uzlaşma sağlar.
• Kurutucu montaj noktaları: Çekmece muhafazasının içindeki entegre klipsler veya tepsiler, silika jel paketlerini veya moleküler elek kurutucu kartuşlarını kalıbın yüklenmesine ve alınmasına müdahale etmeden kalıp yüzeyinin yakınında tutacak şekilde konumlandırılmıştır. Bu, imalat aşamasında düşük maliyetli bir eklemedir ancak temiz bir şekilde yeniden donatılması zordur.
• Çekmece tabanındaki drenaj yolları: Çekmece platformundaki küçük sızıntı delikleri veya drenaj yuvaları, gıdayla temas eden kalıp depolama tesislerinde hem korozyon riski hem de hijyen sorunu oluşturan yoğuşma suyunun veya soğutucu akışının kalıbın altında toplanmasını önler.

Raf tasarımının telafi edemeyeceği şey, depolamadan önce yetersiz yüzey işlemidir. Buhar fazlı korozyon önleyici (VCI) film kaplama, tüm boyasız yüzeylere uygulanan pas önleyici yağ ve sızdırmaz ayırma hattı koruması, depolamada küf korozyonuna karşı birincil savunma olmaya devam ediyor. Rafın katkısı, bu işlemlerin etkili bir şekilde çalışabileceği koşulları yaratmaktır; bu, kalıbın üzerine oturabileceği kuru bir zemin sağlamak yerine yoğuşmayı, kirlenmeyi ve birikmiş nemle temas süresini en aza indirmek anlamına gelir.

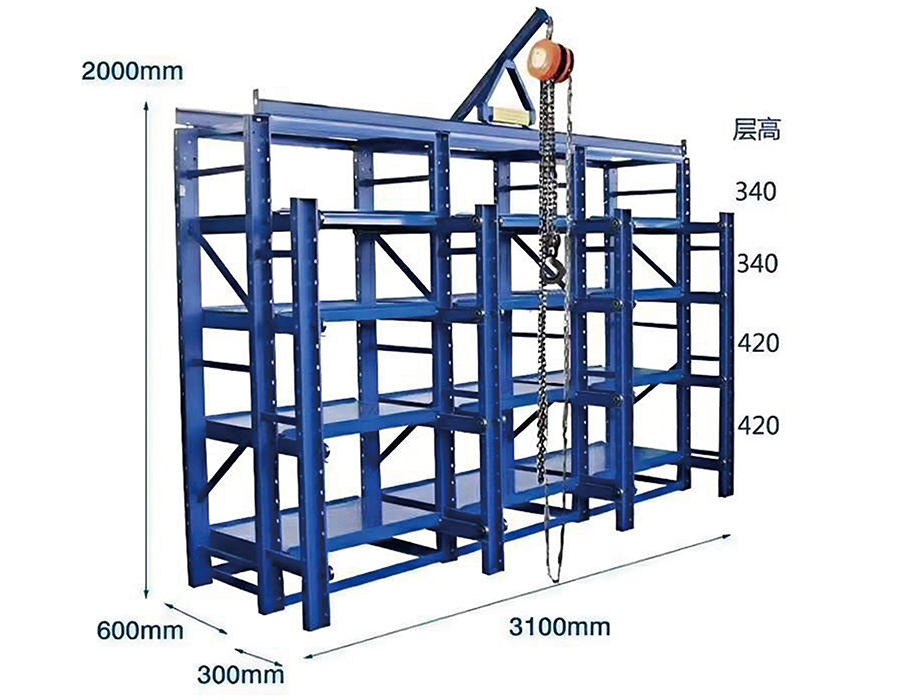

Kalıp Ayak İzi ve Taşıma Ekipmanına Göre Çekmece Hareket Mesafesinin Belirlenmesi

Çekmece uzatma hareketi, belirli bir tesiste güvenli kalıp kaldırma ve taşıma için gereken gerçek hareket mesafesinin sistematik bir analizi olmadan, sıklıkla yuvarlak bir sayıya (600 mm, 800 mm veya tam uzatma) ayarlanan bir spesifikasyon parametresidir. Belirtilmemiş seyahat mesafesi, taşıma zorluğunun ve yaralanma riskinin yaygın bir kaynağıdır; Aşırı belirlenmiş hareket mesafesi, kılavuz sistemi üzerindeki konsol momentini artırır ve belirli bir kalıp ağırlığı için rafın yapısal kapasitesini aşabilir.

Gerekli minimum çekmece hareket mesafesi, kalıbın geometrisine, kullanılan kaldırma ekipmanının tipine ve rafın önündeki boş alana göre belirlenir. Yönetim hesaplaması üç değişkeni içerir:

• Kaldırma ekipmanı kancası veya çatalına yaklaşma gereksinimi: Bir tavan vinci kancası ve kaldırma kirişinin, açık çekmecenin üzerindeki raf yapısı tarafından engellenmemesi gereken, kalıbın kaldırma noktalarının üzerinde açık dikey erişime ihtiyacı vardır. Gerekli hareket mesafesinde, raf yüzünden kalıbın kütle merkezine olan yatay mesafe, vinç kancasının, kanca zinciri veya tel üst raf yapısını kirletmeden doğrudan kaldırma noktasının üzerine konumlanıp konumlanamayacağını belirler. Sabit uzunlukta kaldırma kirişlerine sahip vinçler için bu hesaplama basittir; Esnek askı kaldırmaları için gerekli uzatma mesafesindeki askı açısı, askının minimum çalışma açısına göre doğrulanmalıdır.
• Uzatma yönünde kalıp ayak izi derinliği: Çekmece hareket yönünde 900 mm derinliğinde olan bir kalıp, kalıbın ön yüzü raf kolonundan ayrılmadan önce çekmecenin 600 mm derinliğindeki bir kalıptan daha fazla uzanmasını gerektirir, bu da ön kaldırma gözlerine askı bağlantısı için yandan yaklaşıma izin verir. Gerekli hareket yaklaşık olarak şöyledir: raf sütununun ön kenarına çekmece kalıbı derinliği 150–200 mm yaklaşma açıklığı.
• Rafın önündeki koridor derinliği: Çekmece uzatma mesafesi, çekmece açıkken işgal edilen koridor derinliğine eklenir. Raf koridorunun aynı zamanda diğer ekipmanlar için bir seyahat yolu olarak kullanıldığı tesislerde, tamamen uzatılmış çekmecenin çapraz trafiği engellememesi veya takılıp düşme tehlikesi oluşturmaması gerekir. Bu, minimum kaldırma boşluğu gereksinimiyle çelişen bir maksimum uzatma sınırı getirebilir; bu durumda koridor genişliği veya raf konumu kurulumdan önce yeniden değerlendirilmelidir.

Sistematik bir yaklaşım, kalıp konumundayken tamamen uzatılmış çekmecenin ölçekli bir çizimini hazırlamak, vinç kancası yaklaşma geometrisini ve koridor sınırını kaplamak ve seçilen hareket mesafesinde hem kaldırma açıklıklarının hem de koridor çıkış gereksinimlerinin karşılandığını doğrulamaktır. Bu çizim alıştırması bir saatten az sürer ve çekmece tipi kalıp raflarıyla ilgili en yaygın kurulum sonrası şikayeti ortadan kaldırır; çekmece, vincin kalıpla güvenli bir şekilde etkileşime geçmesi için yeterince uzağa uzanmamaktadır.
