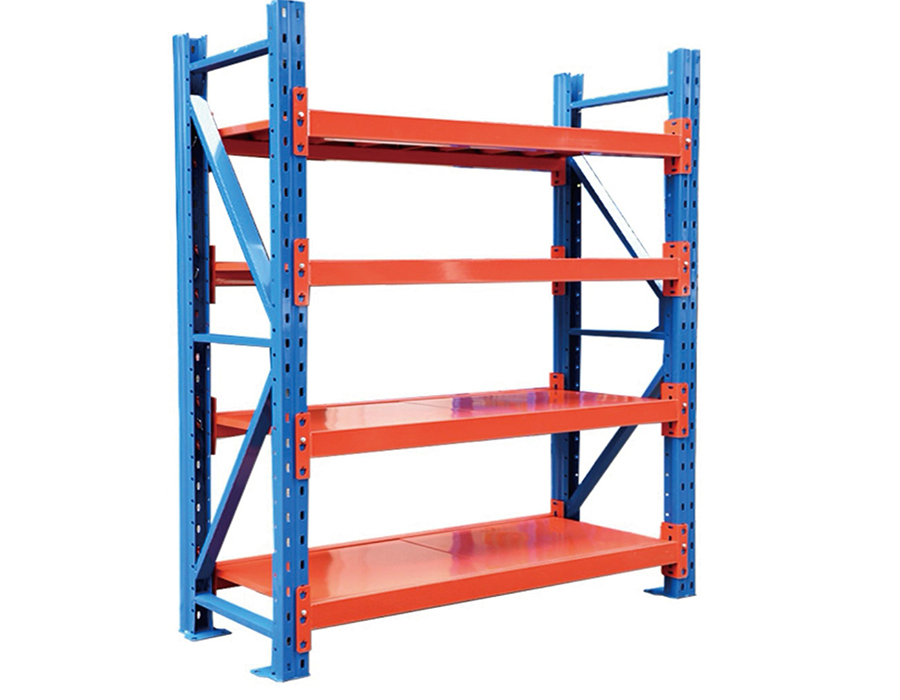

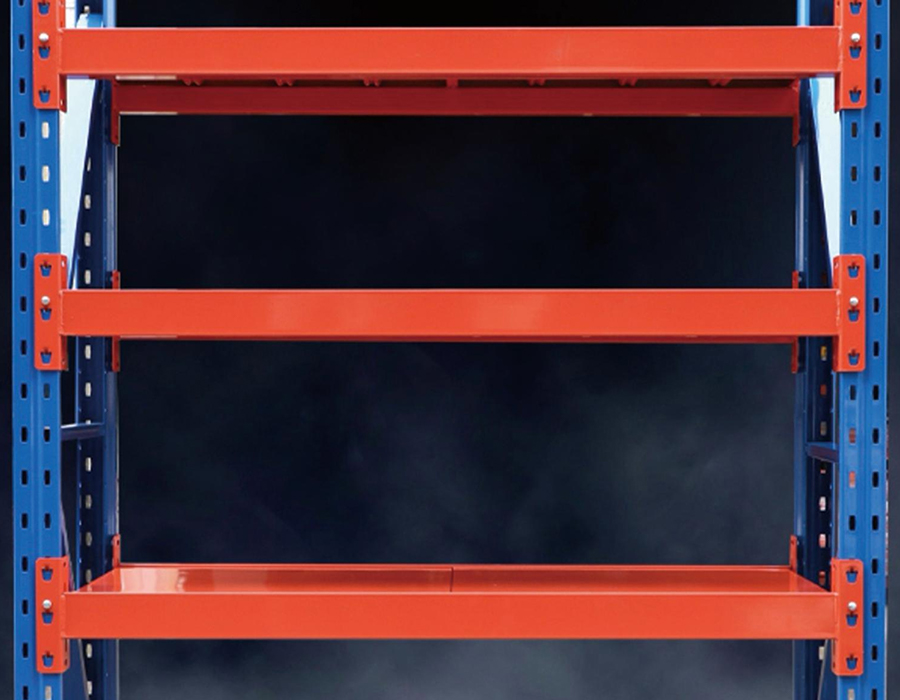

Orta Hizmet Geçmeli Raflar (500-800 kg/kat)

Çelik Ölçü ve Profil Şekli Orta Hizmet Raf Performansını Nasıl Tanımlıyor?

Orta hizmet tipi cıvatasız raflar yapısal olarak zorlayıcı bir orta yol işgal eder; uygun maliyetli ve yeniden yapılandırılabilir kalarak, tipik olarak 200 kg ile 500 kg arasında değişen raf başına yükleri taşımalıdır. Bir birimin bu derecelendirmeleri gerçekten karşılayıp karşılamadığını belirleyen iki değişken, temel çelik ölçüsü ve kirişin soğuk haddelenmiş profil geometrisidir. Bu iki faktör etkileşim halindedir: Sığ bir C profilindeki daha kalın bir ölçü, kapalı kutu veya şapka kesitli bir profil halinde oluşturulan biraz daha ince bir ölçüye göre daha düşük performans gösterecektir, çünkü enine kesitin atalet momenti (hammadde ağırlığı değil) bükülme direncini yönetir.

Uygulamada, orta hizmet kirişler en yaygın olarak 1,5 mm, 1,8 mm veya 2,0 mm soğuk haddelenmiş çelikten üretilir. 1,5 mm'den 2,0 mm'ye sıçrama kiriş ağırlığını kabaca %33 artırır, ancak optimize edilmiş şapka bölümü profiliyle birleştirildiğinde yük kapasitesi eşdeğer açıklıklarda %50-70 oranında artabilir. Benzer şekilde fiyatlandırılan ancak farklı özelliklere sahip iki raf ünitesinin sahada çok farklı performans göstermesinin nedeni budur. Huijian'da orta hizmet kiriş profillerimiz, malzeme verimliliğini yapısal çıktıyla dengelemek için şirket içi Ar-Ge merkezimiz aracılığıyla tasarlanmaktadır; bu ayrım, yalnızca nominal yük sayıları yerine sapma eğrilerini karşılaştırdığınızda açıkça ortaya çıkar.

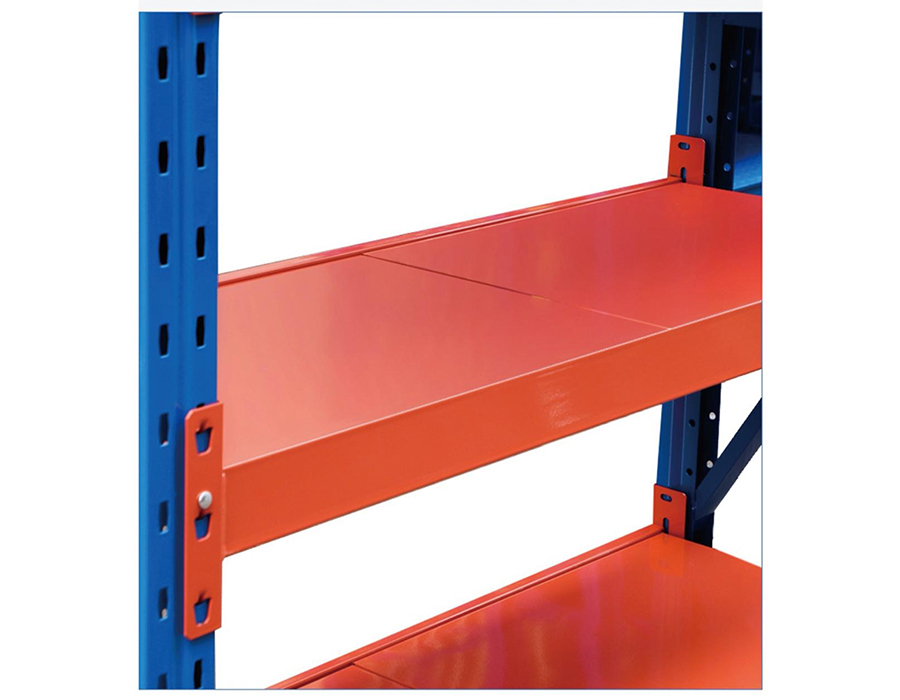

Dik Kolon Perforasyon Modellerinin Arkasındaki Yapısal Mantık

Oluklu veya delikli dik sütun, cıvatasız rafların belirleyici unsurudur, ancak delikli desenin kendisi satın alma sırasında nadiren incelenir. Kolon delikleri aynı anda iki işlevi yerine getirir: kiriş bağlantı noktaları için bağlantı noktaları sağlarlar ve kolonun net kesit alanını azaltırlar, bu da basınç yük kapasitesini doğrudan etkiler. Bu iki hedef birbiriyle gerilim içindedir; daha fazla delikli yuva, daha fazla esneklik ancak daha az sütun mukavemeti anlamına gelir.

Orta hizmet dikmeleri bu dengeyi dikkatli bir şekilde yönetmelidir. Tam yüksekliği boyunca 50 mm aralıklı yarıklara sahip bir kolon, yalnızca orta bölgede 50 mm aralıklı ve basınç gerilimi konsantrasyonlarının zirve yaptığı üst ve alt kısımda masif çelik olan bir kolondan önemli ölçüde daha düşük bir net kesit modülüne sahip olacaktır. Yüksek kaliteli orta hizmet kolonları ayrıca, delik sıraları arasındaki kolon duvarında yuvaların ortadan kaldırdığı burulma sağlamlığını geri kazandıran kabartmalı nervürlere veya uzunlamasına sertleştirici kıvrımlara sahiptir. Dik kolonları değerlendirirken yalnızca belirtilen ölçü kalınlığına güvenmek yerine bu sertleştirme özelliklerine bakın.

Kolon kesit şekli de önemlidir. Kare boru dikmeleri her iki yatay eksende de dengeli direnç sunar; yanal yüklerin iki yönden geldiği çift sıralı konfigürasyonlarda kullanışlıdır. Arkası açık veya C-kanallı dikmeler malzeme maliyetinden tasarruf sağlar ancak eksantrik yükler altında bükülmeyi önlemek için daha agresif bir şekilde desteklenmeli veya arkaya bağlanmalıdır. Seviye başına 300 kg'ın üzerinde raf yüküne sahip orta düzey uygulamalar için kare borulu dikmeler genellikle daha güvenli özelliklerdir.

Yük Kapasitesi Derecelendirmeleri: Statik, Dinamik ve UDL — Her Biri Neyi Ölçer?

Orta hizmet raf ürünleri, tedarikçiler arasında her zaman tutarlı bir şekilde tanımlanmayan yük dereceleriyle pazarlanmaktadır. Doğru spesifikasyon için her derecelendirme türünün neyi ölçtüğünü anlamak önemlidir.

Gerçek depo senaryolarında UDL varsayımı neredeyse hiçbir zaman karşılanmaz. Bir rafta istiflenen kartonlar, genellikle raf yüzeyinin %60'ından daha azını kaplayan taban ayak izlerine dayanır ve bu da UDL modelinin öngördüğünden önemli ölçüde daha kötü bir konsantre yük profili oluşturur. Güvenilir bir temel kural, depolanan malların raf alanının yarısından daha küçük taban ayak izine sahip olması durumunda belirtilen UDL kapasitesine 0,7 kat değer kaybı faktörü uygulamaktır.

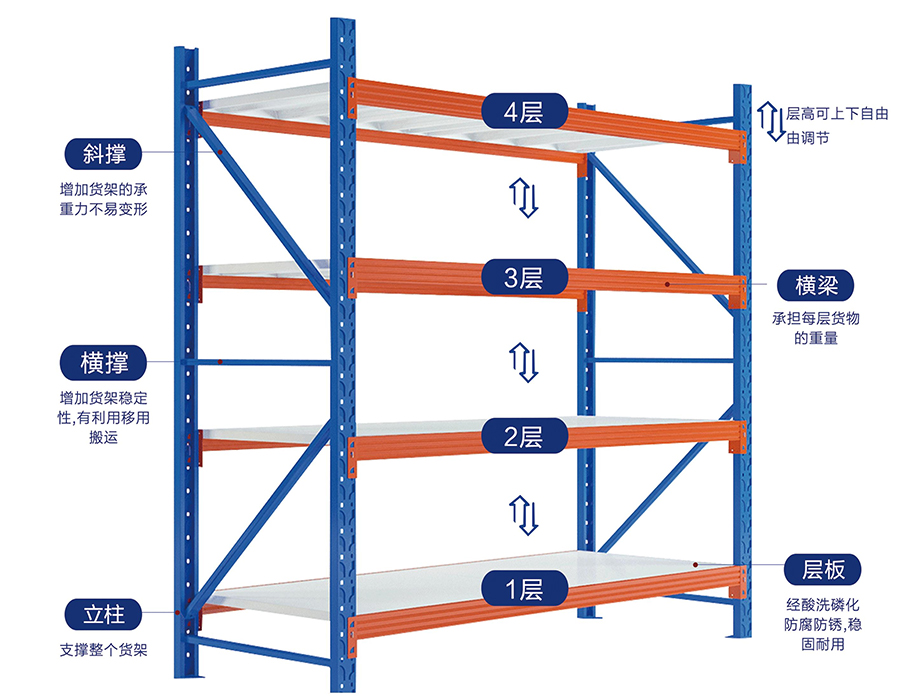

Destek Konfigürasyonu ve Yüksekte Sistem Stabilitesine Etkisi

Orta hizmet raflarının yüksekliği (özellikle 2,0 m'nin üzerine) arttıkça, destek konfigürasyonu kolaylık sağlayan bir özellikten yapısal bir gereksinime dönüşür. Çoğu cıvatasız raf sistemi, yanal raf yüklemesi, kazara çarpmalar veya sismik aktivite gibi yatay kuvvetler altında çerçevenin paralelkenar eğilimi olan raflanmayı önlemek için çapraz veya yatay arka destek panellerine dayanır.

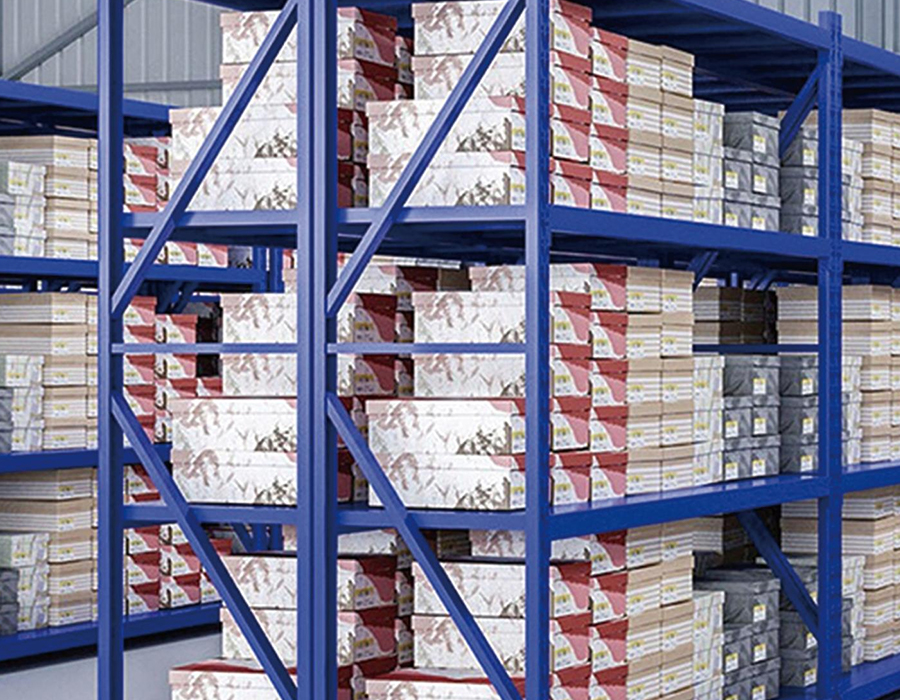

Arka Panel ve Çapraz Destek Sistemleri

Genellikle bir bölmenin arka yüzünün tamamını kaplayan tel örgü veya delikli çelik levhalardan oluşan arka paneller, sürekli destek sağlar ve öğelerin rafın arkasından itilmesini önlemek için bir arka durdurucu işlevi görür. Tüm bölme yüksekliği boyunca kesme diyaframı görevi gördüklerinden kayda değer bir raf direnci sağlarlar. Buradaki takas, arkadan erişimi engellemeleri ve çift taraflı toplama konfigürasyonlarında önemli olan ağırlığı artırmalarıdır. Çapraz destek sistemleri, arkada bir X deseni oluşturan bir çift çapraz çelik kayış kullanır. Daha hafiftirler, arkadan erişime izin verirler ve kurulumları daha kolaydır, ancak destekleme etkinlikleri kritik olarak doğru gerdirmeye bağlıdır; gevşek bir çapraz destek neredeyse hiç raf direnci sağlamaz ve sahada yaygın bir kurulum hatasıdır.

Uzun Çalışmalarda Çerçeve Sonu Destekleme

Altı bölmeyi aşan raflarda, kademeli raf yayılımını önlemek için her dördüncü veya beşinci bölmeye ara destek çerçeveleri yerleştirilmelidir. Ara çerçeveler olmadan, uzun bir kirişin bir ucuna uygulanan yanal kuvvet, kiriş-dik bağlantılardan iletilebilir ve her bir bölme tek başına stabil görünse bile uzak uçta birikmiş yer değiştirmeye neden olabilir. Bu, Huijian'daki teknik ekibimizin, yüksek raflı orta hizmet konfigürasyonlarında uzun çalışma süreleri belirleyen müşteriler için yerleşim önerilerinde açıkça ele aldığı bir ayrıntıdır.

Raf Bileşenlerini Nesiller veya Tedarikçiler Arasında Karıştırırken Uyumluluk Konuları

Depo operatörleri sıklıkla, farklı bir tedarikçinin mevcut kurulumuna yeni raf bölmeleri ekleme veya bir üreticinin ürün serisini güncellediği farklı yıllarda satın alınan bileşenleri entegre etme kararıyla karşı karşıya kalır. Her iki senaryo da kurulum gününe kadar yeterince takdir edilmeyen uyumluluk riskleri taşır.

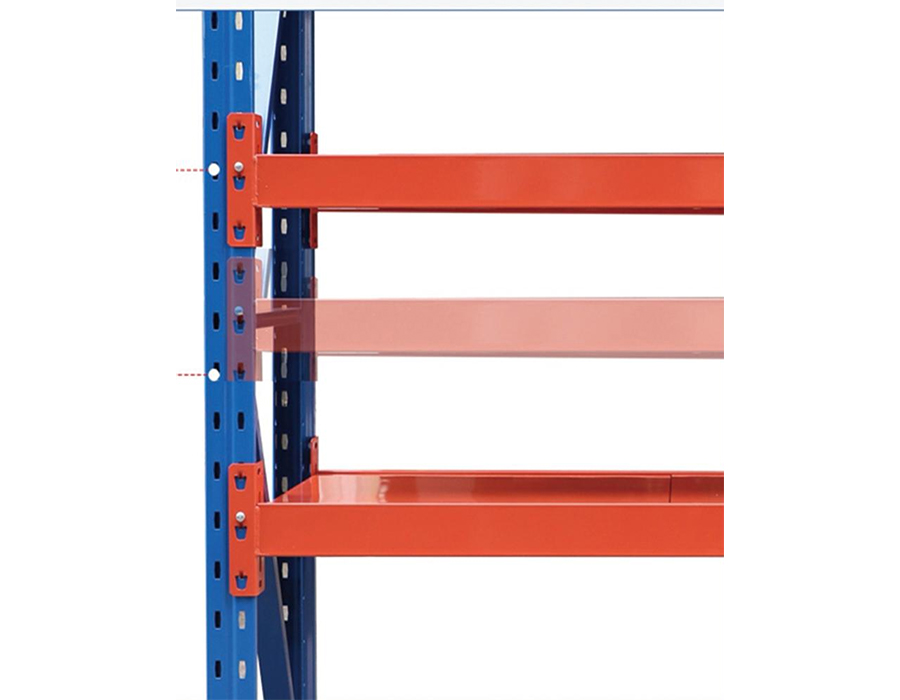

• Yuva aralığı ve geometrisi: İki raf sisteminin her ikisi de 50 mm aralıklı dikmeler sunsa bile, gerçek yuva boyutları (kanca bağlantısının genişliği, yüksekliği ve derinliği) üreticiye göre değişir. Doğru şekilde yerine oturmuş gibi görünen bir kiriş konektörü, amaçlanandan 2-3 mm daha az bağlantı derinliğine sahip olabilir; bu da, kaldırma kuvvetleri altında çekilme direncini orantısız derecede büyük bir marjla azaltır.
• Kolon kesit boyutları: Farklı üreticilerin kare boru dikmeleri, nominal 60x60 mm veya 80x80 mm tanımlamasını paylaşabilir ancak gerçek dış boyut, duvar kalınlığı ve köşe yarıçapı bakımından farklılık gösterebilir. Bu, bir sistemdeki paylaşılan sıra ara parçalarının, çapraz desteklerin ve taban plakalarının diğerine doğru şekilde uyup uymayacağını etkiler.
• Kiriş derinliği ve güverte kalınlığı: Farklı sistemlerden gelen kirişler karıştırıldığında ortaya çıkan raf yüzeyi yüksekliği bir çalışma içinde tutarsız olabilir; bu da toplayıcılar ve mekanik taşıma ekipmanı için takılma tehlikesi yaratabilir. Bu aynı zamanda bir kiriş derinliği için tasarlanan bölücüler ve çöp kutusu rayları gibi aksesuarların diğerine doğru şekilde oturmayacağı anlamına da gelir.
• Yüzey kaplama etkileşimleri: Nemli ortamlarda farklı metal yüzey işlemlerinin birbiriyle temas etmesi durumunda galvanik korozyon meydana gelebilir. Sıcak daldırma galvanizli dikmelerin toz kaplı kirişlerle karıştırılması genellikle düşük risklidir, ancak tuzlu hava ortamlarında alüminyum aksesuarların çinko kaplı çelikle birleştirilmesi, yalıtım pulları veya uyumlu kaplamalar gerektirir.

Mevcut bir tesisi genişletirken en güvenli yaklaşım orijinal üreticiden kaynak almak ve aynı ürün jenerasyonunu belirtmektir. Bunun mümkün olmadığı durumlarda, toplu siparişten önce temsili bileşenlerin mekanik deneme montajı, minimal ancak gerekli bir doğrulama adımıdır.

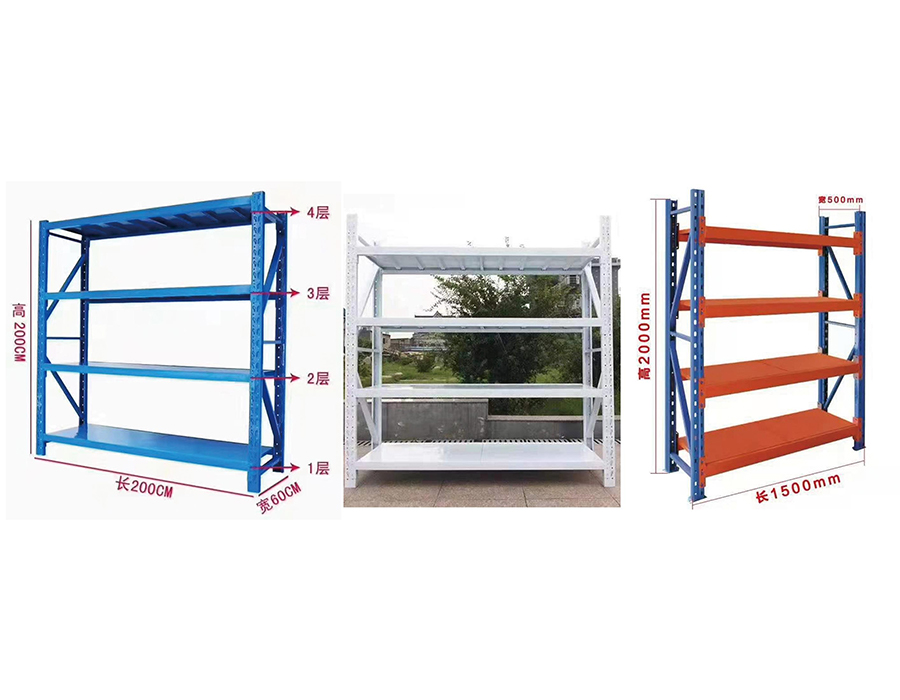

Palet Uyumlu Orta Yük Depolama için Bölme Genişliğini ve Derinliğini Optimize Etme

Endüstriyel Orta Hizmet Geçmeli Raflar Genellikle standart paletlerin veya yarım paletlerin gevşek kartonlarla birlikte depolandığı hibrit ortamlarda kullanılır. Bu durumlarda, alan israfını veya güvenli olmayan çıkıntıları önlemek için nominal bölme boyutlarının palet ayak izi standartlarıyla dikkatli bir şekilde eşleştirilmesi gerekir.

Standart Euro paletler (1200×800 mm) ve GMA paletler (1219×1016 mm) farklı ayak izlerine sahiptir ve biri için boyutlandırılmış bir bölme diğerine en iyi şekilde uyum sağlamayacaktır. Orta hizmet raflarında Euro palet depolaması için, 1300 mm'lik kiriş açıklığı ve 850 mm'lik raf derinliği, her iki tarafta 50 mm'lik bir boşluk tamponu sağlar; normal yerleştirme altında kiriş temasını önlemek için yeterlidir, ancak önemli bir yanal palet hareketine izin verecek kadar cömert değildir. GMA paletleri için 1400 mm açıklık ve 1100 mm derinlik daha uygun minimumlardır.

Raf derinliği ayrıca ikinci bir palet sırasının özel bir derin depolama konfigürasyonu olmadan önden arkaya depolanıp depolanamayacağını da belirler. Orta hizmet raflarında çift derinlikli palet depolama, 1700 mm veya daha fazla derinlik gerektirir; bu da, birleşik palet yüklerinin 600 kg'ı aşabileceği alt raf seviyesinde orta açıklık sapmasını önlemek için tipik olarak bir merkezi destek kirişini gerektirir. Bu merkez kiriş maliyeti artırır ancak bu yüklerde ve açıklıklarda yapısal bütünlük açısından tartışılamaz.

Sismik ve Darbe Dayanımı: Riskli Bölgelerde Orta Yük Rafları Nasıl Değerlendirilmeli?

Doğu ve güney Çin'in önemli bölümlerini kapsayan bir kategori olan orta derecede sismik aktiviteye sahip bölgelerde orta hizmet raf sistemleri, standart statik yük değerlerinin ötesinde değerlendirme gerektirir. Sismik kuvvetler raf içeriklerine yatay olarak etki eder ve üst raflardaki ağır malların oluşturduğu atalet yükleri, yer ivmesi olayı sırasında standart cıvatasız konnektör sistemlerinin yanal direncini aşabilir.

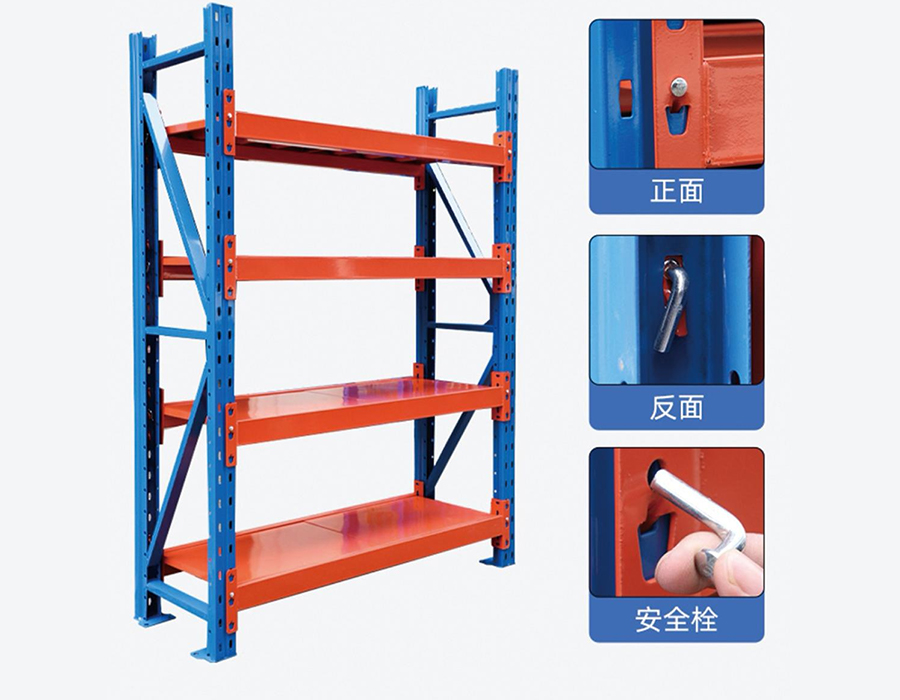

Değerlendirilmesi gereken temel parametreler, rafların çerçeve yer değiştirmeden önce dayanabileceği toplam yatay kuvvet olan sistemin taban kesme direnci ve birleşik dikey ve yanal yükleme altında konektörün çekilme mukavemetidir. Standart orta hizmet kiriş konnektörleri tamamen dikey yükleme koşulları altında test edilir. Sismik veya darbe senaryolarının ürettiği birleşik yükleme altında etkin kavrama derinliği azalır ve konektör, kanca noktasında dönme gerilimine maruz kalır. İkincil kilitleme pimlerine veya kaynaklı klips takviyelerine sahip sistemler bu koşullar altında önemli ölçüde daha iyi performans gösterir.

• Zemin sabitlemesi: Sismik risk bölgelerinde, yüksekliği 1,8 m'nin üzerinde olan tüm orta hizmet rafları, statik yük altında bağımsız stabiliteye bakılmaksızın zemine sabitlenmelidir. Minimum M10 çapına ve 80 mm gömme derinliğine sahip betona genleşme ankraj cıvataları, orta hizmet kurulumları için tipik özelliklerdir.
• Azaltılmış üst raf yüklemesi: En ağır eşyaların alt raflarda depolanması standart bir uygulamadır, ancak sismik bağlamlarda bunun stabilitenin ötesinde yapısal bir temeli vardır: daha düşük ağırlık merkezi, yatay ivme altında devrilme momentini doğrudan azaltır. Üst raf yükündeki %20'lik bir azalma, çerçeve yüksekliği-derinlik oranına bağlı olarak devrilme momentini orantısız şekilde daha büyük bir marjla azaltabilir.
• Sıra arası bağlar: Çift sıralı orta hizmet koşuları, çerçevenin üst kısmındaki sıralar arası bağlantı kirişleriyle bağlanmalıdır. Bunlar, iki sıranın bağımsız olarak zıt yönlerde eğilmesini önler - "makaslı raflama" adı verilen bir arıza modu - bu, her bir sıra yanal kuvvete bağımsız olarak dayansa bile çerçevenin çökmesine neden olabilir.

Sismik performans hususlarını orta hizmet ürün spesifikasyonlarımıza dahil ediyoruz ve yüksek riskli bölgelerdeki müşterilerimiz, uygun konfigürasyon önerilerinin başlangıçtan itibaren yerleşim planına dahil edilmesini sağlamak için proje planlama aşamasının başlarında mühendislik ekibimize danışmaya teşvik ediliyor.
