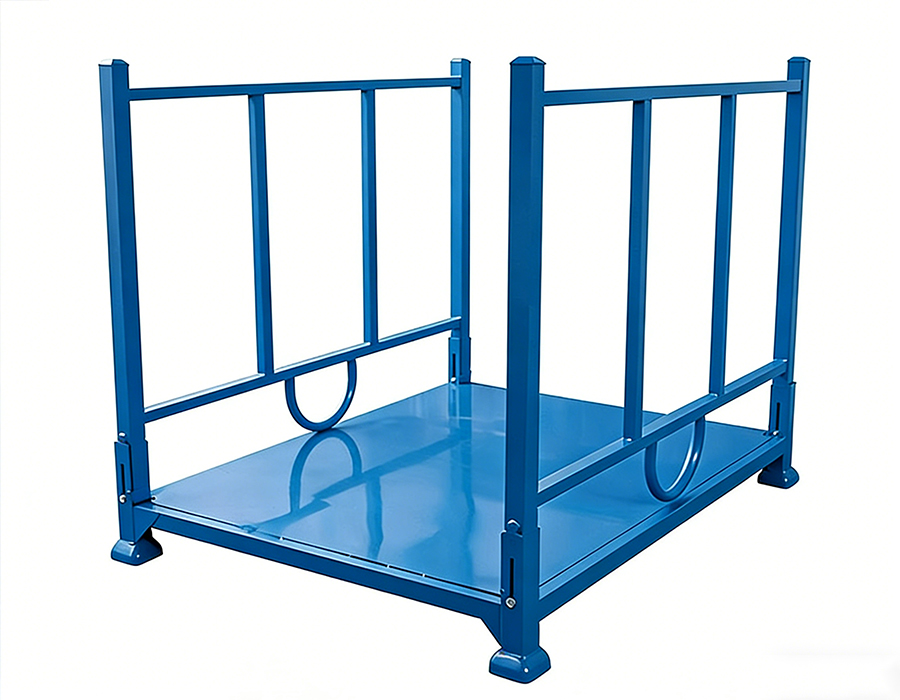

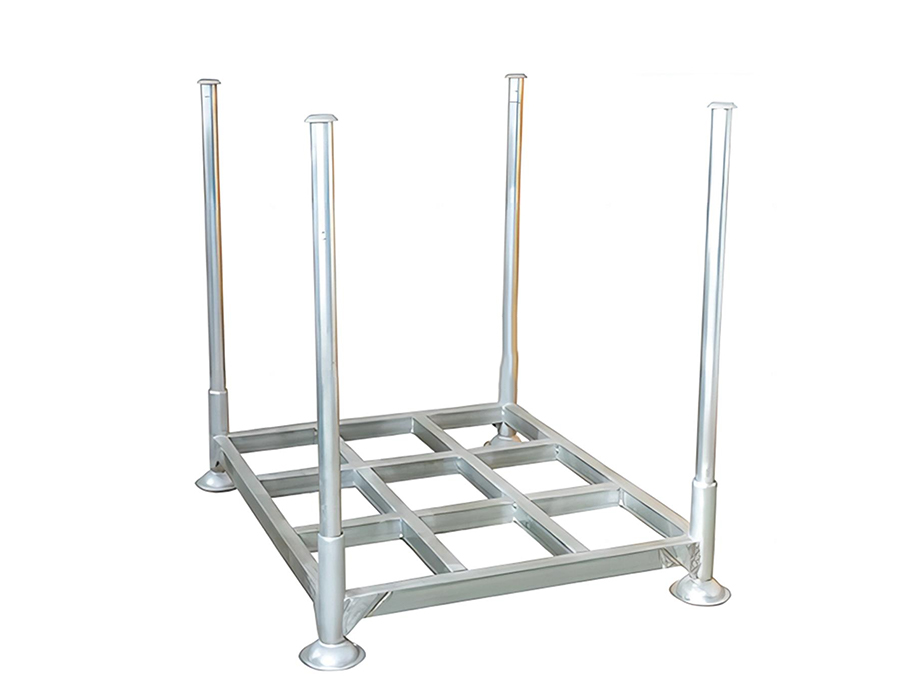

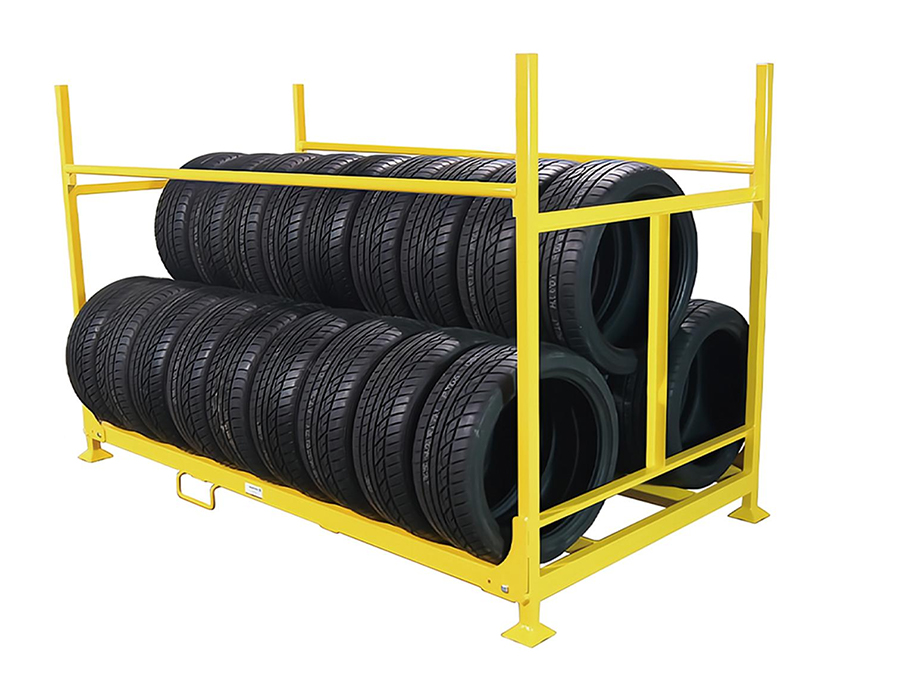

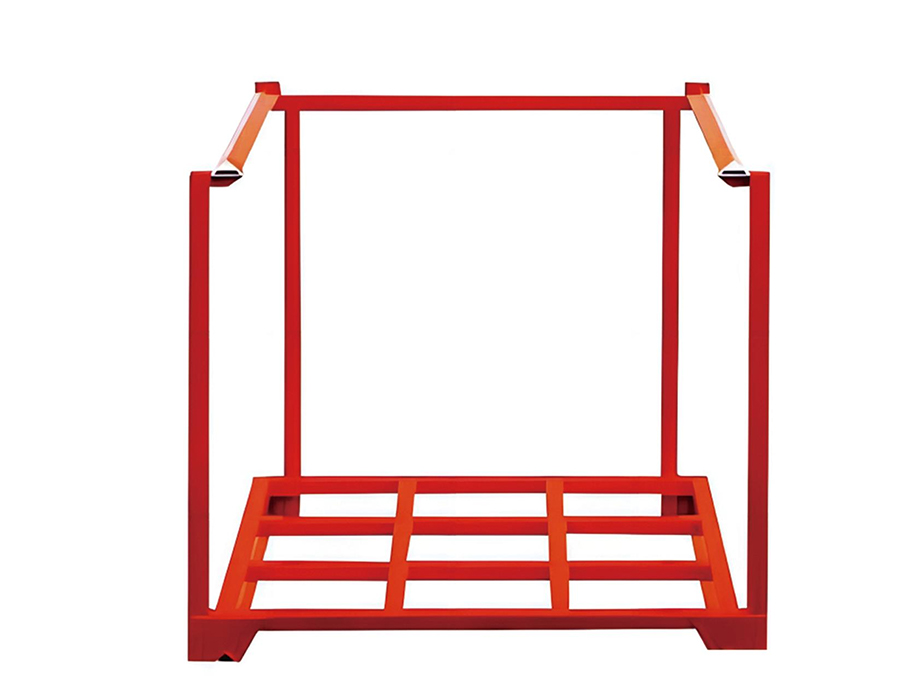

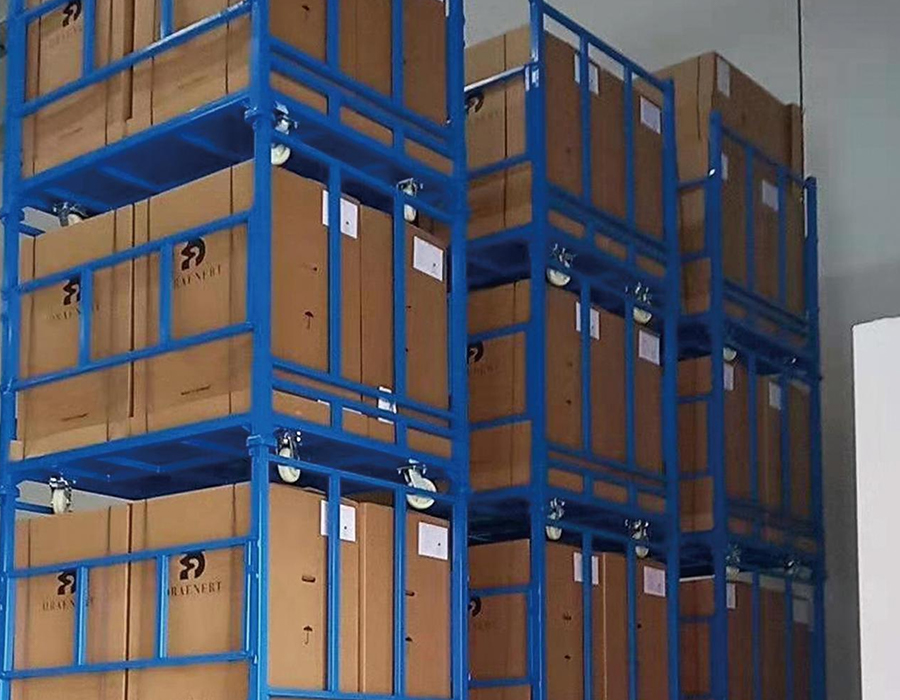

İstiflenebilir raflar, forklift kullanımı ve çok katmanlı dikey istifleme için tasarlanmış, farklı depolama ortamları ve ürün türlerinin farklı gereksinimlerini karşılamak üzere soğuk hava deposunda sabit, katlanabilir, palet sonrası ve ters çevrilmiş ızgara konfigürasyonlarında sunulan birimleştirilmiş depolama sistemleridir.
Tüm varyantlar, yapısal bütünlük ve istikrarlı çok katmanlı istifleme performansı için yüksek mukavemetli çelikten üretilmiştir. Soğuk depo modelleri, düşük sıcaklık ve yüksek nemli ortamlarda güvenilir uzun vadeli performans için uzman korozyon önleyici standartlara göre işlenir; Katlanabilir ve post-type modeller, boşken yüklü hacimlerinin çok küçük bir kısmına kadar inerek, iade-nakliye lojistik maliyetlerinde önemli tasarruflar sağlar.
Ürün tasarımları, kargo görünürlüğünü erişim kolaylığıyla dengeler; açık ağlı güverte çeşitleri, malları hareket ettirmeden görsel stok kontrollerine olanak tanır; katlama mekanizmaları ve direk bağlantıları, uzun vadeli güvenilirlik ve düşük bakım masrafı açısından döngüsel dayanıklılık testleri ile doğrulanmıştır.
Gıda soğuk zincir lojistiği, hammadde depolama, otomotiv bileşenleri, açık hava liman sahaları ve kapalı döngü tedarik zincirleri imalatında yaygın olarak kullanılmaktadır; metrekare başına depolama yoğunluğunu artırmak ve genel depolama ve lojistik maliyetlerini azaltmak için esnek, etkili bir çözüm.
Vardiyanın sonunda bir depo düşünün: teslim alma bölümünde bekleyen bitmiş mallarla dolu palet...
Devamını OkuBir forklift dolu bir paleti raf kirişinin üzerine düşürdüğünde, yapı statik ağırlıktan daha f...
Devamını OkuAnhui Huijian Intelligent Equipment Co., Ltd. kısa süre önce, Anhui Eyaleti, Guangde'deki ür...
Devamını OkuKalıp Rafları Neden Temel Bir İş Akışı Aracıdır? Kalıplara dayanan herhangi bir üretim o...
Devamını OkuHafif Hizmet Geçmeli Raf Nedir? Hafif Hizmet Geçmeli Raflar bir araya getirilmesi için s...
Devamını Okuİstifleme mekanizması depo yığını rafları - üst raf koltuğunun köşe direklerinin alt raftaki yaka yuvalarına veya alıcı kaplara bağlandığı yerde - mekanik olarak basit görünür, ancak bu bağlantının geometrisi hem istiflenmiş kolonun yanal stabilitesini hem de yük altında güvenli bir şekilde elde edilebilecek pratik maksimum katman sayısını yönetir. Direğin yaka yuvasına geçme derinliği en kritik boyuttur: Yetersiz geçme derinliği üst rafın eksantrik yükleme altında sallanmasına izin verirken, yakanın üzerindeki aşırı direk yüksekliği, yaka yanal koruma sağlamadan önce direk burkulmasına neden olabilir.
Çoğu standart depo metal yığın rafı tasarımı, eşit dağıtılmış yükler altında iki veya üç katmanlı istifleme için yeterli yanal kısıtlama sağlayan 50-80 mm'lik bir bağlantı sonrası derinliği kullanır. Bununla birlikte, yükler merkezin dışına yerleştirildiğinde (düzensiz şekilli parçalar, uzun çubuk stoğu veya kısmen doldurulmuş kaplar depolandığında yaygın olarak görülen bir durum) eksantrik yük, yaka bağlantısının dayanması gereken bir devrilme momenti oluşturur. Üç veya dört katman yüksekliğinde, yük dışmerkezliğinden en alt yaka bağlantısına kadar olan moment kolu, tabandaki yanal kuvveti katman yüksekliklerinin sayısıyla çarpar; bu, bir katmanda yapısal olarak önemsiz olan bir dışmerkezliğin, aynı yüke sahip dört katmanda stabilite sorunu haline gelebileceği anlamına gelir.
Çok katmanlı depo yığın raf kolonları için geçerli tasarım kontrolü, eksenel sıkıştırma kapasitesi değil (çelik direkler saf sıkıştırmada hemen hemen her zaman yeterlidir) ancak direğin eş zamanlı olarak yukarıdaki ağırlık tarafından sıkıştırıldığı ve yakadan gelen yanal kısıtlama reaksiyonu ile büküldüğü yaka bağlantı noktasında birleşik eksenel artı bükülme etkileşimidir. Belirli bir yük için bir eksantriklik varsayımı veya maksimum katman sayısı belirtmeden, yığın raflarını yalnızca statik eksenel yüke göre derecelendiren üreticiler, eksik spesifikasyonlar sağlıyor. Üç veya daha fazla kademede yığın rafları işleten alıcılar, yalnızca raf başına yük oranını değil, birleşik yük etkileşimi verilerini de talep etmelidir.
Dikey köşe direkleri depo metal yığını rafları çeşitli kesit profillerinde üretilir ve bunlar arasındaki seçim yalnızca yapısal performansı değil aynı zamanda bileziğin uyum tutarlılığını, yüzey hasar direncini ve darbe sonrasında onarım kolaylığını da etkiler. En yaygın üç direk profili yuvarlak boru, kare boru ve açılı kesittir; bunların her biri, onları çalışma ortamına bağlı olarak az çok uygun kılan farklı özelliklere sahiptir.
| Profil Gönder | Yapısal Verimlilik | Yaka Uyum Tutarlılığı | Darbe Hasarı Davranışı | Tipik Uygulama |
| Yuvarlak boru | Yüksek — her yönde eşit güç | Mükemmel — dairesel soket kendiliğinden merkezlenir | Genel bölüm kaybı olmadan yerel olarak çöker | Ağır hizmet tipi, yüksek katmanlı istifleme |
| Kare tüp | İyi - yönelime bağlı | İyi – köşe hizalaması gerekli | Köşe hasarı kesiti önemli ölçüde azaltır | Orta görev, standart depo kullanımı |
| Açı bölümü | Orta — burulmaya duyarlı açık bölüm | Orta — hizalamaya duyarlı | Yandan darbelerde bacak deformasyonu yaygın | Hafif işler, seyrek kullanım |
Yuvarlak boru direklerin çoğu zaman yeterince takdir edilmeyen yapısal bir avantajı vardır: kutupsal atalet momentleri tüm yan yönlerde eşittir, bu da yanal yükün önden, yandan veya çaprazdan gelmesine bakılmaksızın bükülmeye eşit derecede direndikleri anlamına gelir. Bu, potansiyel uç yükleme yönünün tahmin edilemediği istif rafı uygulamalarında özellikle önemlidir; istiflenmiş bir kolonu herhangi bir açıdan iten bir forklift, yaklaşma yönünden bağımsız olarak aynı dirençle karşılaşır. Bunun aksine, kare boru direkleri, boru yüzleriyle aynı hizada olan ağırlık merkezi eksenleri etrafında daha yüksek bükülme direncine sahiptir, ancak çapraz eksen etrafında daha düşük direnç gösterirler; bu yön, eğik bir forklift çarpması sırasında en yaygın olarak yüklenen yöndür. Ağır hizmet için depo çelik yığın rafları Yoğun forklift ortamlarında çalışan yuvarlak boru direkleri, benzer veya daha düşük duvar kalınlığına rağmen darbeye dayanıklılık açısından sürekli olarak kare borudan daha iyi performans gösterir.
Depo istif rafının yatay yük taşıyan platformu olan güverte, ürün stabilitesi, güverte yapısı boyunca yük dağılımı ve farklı ürün türlerinin yükleme ve boşaltma pratikliği üzerinde doğrudan sonuçları olan çeşitli konfigürasyonlarda üretilir. Depolanan ürün için yanlış döşeme konfigürasyonunun seçilmesi, ürün hasarının, kullanım zorluğunun ve döşemenin erken aşınmasının sık rastlanan bir nedenidir ve daha bilinçli bir spesifikasyon süreciyle önlenebilir.

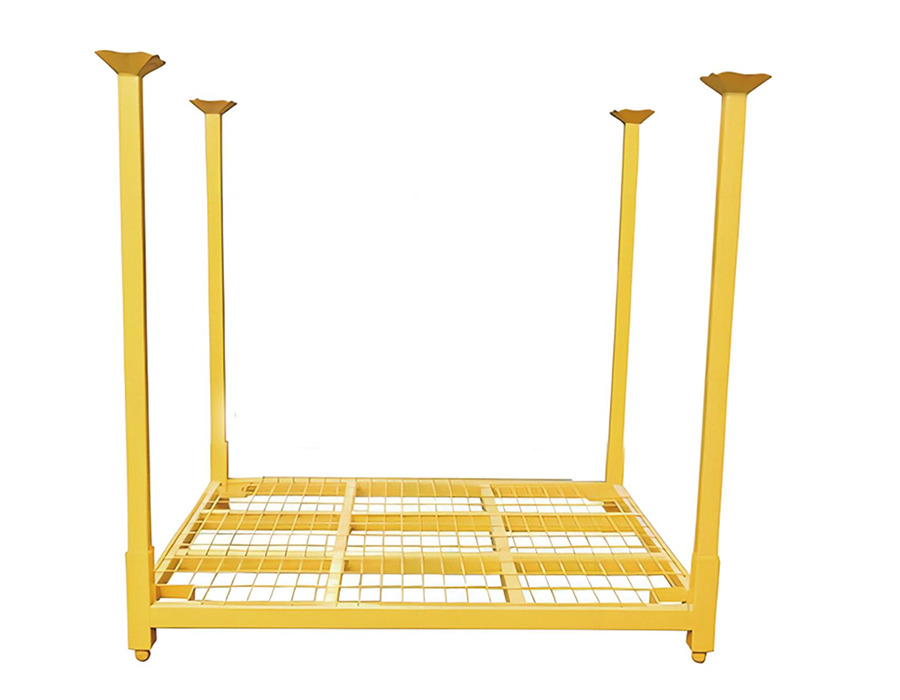

Kaynaklı tel örgü döşemeler, döşeme yüzeyi boyunca havalandırma ve görünürlük sağlayarak bunları hava akışından yararlanan depolanan ürünler (yoğuşmaya maruz kalan otomotiv parçaları, istiften çıkarmadan inceleme gerektiren gıda sınıfı kaplar ve rafı açmadan envanter doğrulaması için görünmesi gereken bileşenler) için uygun hale getirir. Tel ağın sınırlaması, birim alan başına yük taşıma kapasitesinin, eşdeğer malzeme ağırlığındaki katı plakadan daha düşük olmasıdır ve ağ açıklıkları, çıkıntılı bağlantı elemanlarına, kablo bağlarına veya düzensiz ambalajlara takılarak yüklerin yüzey boyunca kayması veya sürüklenmesi sırasında hasara neden olabilir. Kafes telinin çapı ve açıklığın boyutu, güverteye yerleştirilebilecek en küçük bileşene veya paketleme elemanına uygun olmalıdır - 50 mm x 50 mm'lik bir ağ açıklığı, kendi ağırlıkları altında ağa kısmen nüfuz edebilen küçük kutulu parçaları depolayan raflar için çok büyüktür.
Tipik olarak 3-6 mm soğuk haddelenmiş veya sıcak haddelenmiş çelikten oluşan masif plaka döşemeleri, düzensiz tabanlı ürünlerden gelen konsantre yükleri ağdan daha etkili bir şekilde dağıtan sürekli bir taşıma yüzeyi sağlar. Silindirik kaplar, şekillendirilmiş dökümler veya örgü ızgara boyunca yayılmak yerine yalnızca bir veya iki örgü tel üzerinde duran herhangi bir ürün gibi küçük taban ayak izine sahip ürünleri depolamak için doğru seçimdirler. Pratik sınırlama ağırlıktır: 5 mm kalınlığındaki 1.200 mm x 1.000 mm'lik masif plaka tabliyesi, boş raf ağırlığına yaklaşık 47 kg ekler ve bu, sık sık taşınan ve yeniden konumlandırılan bir depo çelik yığın raf filosunda hızla birikir.
Oluklu veya nervürlü çelik döşemeler yapısal verimlilik avantajı sunar; profilli bölüm, aynı malzeme kalınlığındaki düz plakaya göre önemli ölçüde daha yüksek bükülme direnci sağlayarak, kendi ağırlığında orantılı bir artış olmadan döşeme açıklık kapasitesinin artmasına olanak tanır. Yüzey çıkıntıları ayrıca düz tabanlı ürünler için bir dereceye kadar yanal kısıtlama sağlayarak taşıma sırasında kaymayı azaltır. Buradaki sınırlama, temizliktir: ürün kalıntısı, yağlayıcı ve parçacık kirliliği güverte oluklarında birikir ve iyice temizlenmesi zordur, bu da oluklu güverteleri, yüzey hijyeninin doğrulanması gereken gıdayla temas eden veya farmasötik olarak düzenlenmiş depolama ortamları için uygunsuz hale getirir.
Boş depo metal yığın rafları, raf kullanımının üretim veya envanter döngülerine göre dalgalandığı tesislerde önemli bir alan yönetimi sorunu oluşturur. Tam bir üretim çalışması, aynı anda aktif kullanımda 500 raf gerektirebilir; Çalışmalar arasında bu rafların diğer işlemler için gerekli alanı işgal etmeden depolanması gerekir. Yuvalama (rafın, birden fazla boş rafın tek bir kapladığı alanda depolanmasına izin verecek şekilde kompakt bir konfigürasyona daraltılması) birincil çözümdür, ancak yuvalama oranı ve yuvalamanın gerçekleştirildiği mekanizma, raf tasarımları arasında önemli ölçüde farklılık gösterir ve depolama alanı hesaplamasının çok ötesine uzanan şekillerde operasyonel verimliliği etkiler.
Yuvalanma oranı, yüklü bir rafın dikey alanını kaç tane daraltılmış boş rafın kapladığını açıklar. 4:1 iç içe geçme oranı, dört boş rafın yüklü bir raf yüksekliğinde istiflenmesi anlamına gelir ve boş depolama alanı gereksinimini aktif depolama alanının %25'ine düşürür. Yüksek yuvalama oranlarına ulaşmak, rafın katlandığında döşeme yüzeyi üzerindeki köşe direği yüksekliğinin en aza indirilmesini gerektirir; pratikte bu, yerleştirme sırasında direklerin ya katlanması, ayrılması ya da döşeme seviyesinin altına düşmesi gerektiği anlamına gelir. Katlanır direk tasarımları en yüksek yuvalanma oranlarına ulaşır (genellikle 5:1 veya 6:1), ancak zorlu kullanım ortamlarında hasara karşı hassas olan menteşe noktalarında mekanik karmaşıklığa neden olur ve her kullanımdan önce direk mandallarının tam olarak yerine oturduğunun doğrulanması için inceleme gerektirir.
Konik direk geometrisine sahip sabit direkli raflar - her bir direğin üst kısmının çapı alt kısımdan biraz daha küçüktür, bu da üstteki boş rafın direklerinin yüklü çalışma sırasında olduğundan daha fazla alt rafın yaka yuvaları içinde kaymasına izin verir - mekanik katlama bileşenleri olmadan 3:1 ila 4:1 yuvalama oranlarına ulaşır. Bu tasarım basitliği, bakım gereksinimlerini azaltır ve yükleme sırasında çökmeye neden olan mandalsız katlamanın arıza modunu ortadan kaldırır. Takas, katlama tasarımlarına göre daha düşük bir yuvalama oranı ve yüksek hacimli boş raf konsolidasyon operasyonlarında yuvalama sürecini yavaşlatan, istifleme sırasında dikkatli dikey hizalama gerektiren bir yuvalama işlemidir.
Huijian'da, depo metal yığın rafı serimiz, her yük sınıfı için yuvalama oranını optimize etmek üzere şirket içi Ar-Ge merkezimiz tarafından geliştirilen direk geometrisi ve yaka boyutları ile birden fazla yuvalama konfigürasyonunda tasarlanmıştır; boş raf depolamasının, yüklü istifleme koşulları altında yaka sonrası bağlantının yapısal güvenilirliğinden ödün vermeden mümkün olan minimum zemin alanını tüketmesini sağlar.
Dış mekan hazırlama alanlarında, deniz kenarı lojistik tesislerinde, gıda işleme ortamlarında veya kimyasal depolarda kullanılan depo çelik istif rafları, standart toz kaplamanın tek başına çok yıllık hizmet ömrü boyunca güvenilir bir şekilde çözemeyeceği korozyon sorunlarıyla karşı karşıyadır. Mevcut yüzey işlemlerinin hiyerarşisini ve bunların seçimini belirleyen koşulları anlamak, erken yeniden kaplama veya değiştirme gerektirmeden gerekli servis süresi boyunca yapısal bütünlüğü ve görünümü koruyacak yığın raflarının belirlenmesi için çok önemlidir.
Yüzey işlemlerinin korozyona karşı koruma performansı tipik olarak ISO 9227'ye göre tuz püskürtme test saatleri kullanılarak karşılaştırılır; bu, bir test zaman diliminde karşılaştırma yapılmasına olanak sağlamak için korozyon ortamını hızlandırır. Yığın raf işlemleri için tipik performans kriterleri aşağıdaki gibidir:
Otomotiv ve inşaat malzemeleri tedarik zincirlerinde ortak bir operasyonel model olan iç mekan depolama ve dış mekan sahneleme arasında geçiş yapan istif rafları için çift katmanlı epoksi-polyester sistemi en pratik özelliği temsil eder: %25-35'lik bir maliyet primiyle standart toz boyadan anlamlı derecede daha iyi korozyon direnci ve lokal hasar meydana geldiğinde sahada uygulanan uyumlu kaplamalarla tamamen onarılabilir.
Bir depo istif rafının nominal kapasitesi, yükün döşeme yüzeyi boyunca eşit olarak dağıtıldığı ve yükün ağırlık merkezinin rafın geometrik merkezinde yer aldığı varsayımına göre hesaplanır. Uygulamada, her iki varsayım da rutin olarak ihlal edilmektedir - ve istiflenmiş raf konfigürasyonlarındaki üniform olmayan yüklemenin yapısal sonuçları, tek bir zeminde duran raftaki aynı yük dışmerkezliği için olacağından daha şiddetlidir, çünkü eksantriklik istiflenmiş kolon yüksekliği boyunca artmaktadır.
Yerleştirme sırasında tablanın bir tarafına doğru yuvarlanan çelik bobinler veya silindirik bileşenlerle dolu bir raf düşünün; tablalar biraz dengesiz olduğunda veya ürünler belirli bir açıyla yerleştirildiğinde alışılmadık bir durum değildir. 1.000 kg'lık bir yükün güverte merkez hattından 200 mm'lik bir kayması, güverte seviyesinde 200 kg·m'lik bir devrilme momenti oluşturur. Tek katmanlı konfigürasyonda bu moment, tabandaki yaka bağlantısı ve forklift cebi geometrisi tarafından karşılanır. Üç katmanlı bir yığında, üst katmandaki aynı 200 mm'lik eksantriklik, tabanda üç kat daha büyük bir kümülatif yanal kuvvet oluşturur ve raf sütununun stabilize edici taban genişliği (en dıştaki yaka bağlantı noktaları arasındaki mesafe) orantılı olarak artmamış olabilir. Pratik sonuç, tek katmanlı kullanımda görsel olarak kabul edilebilir ve yapısal olarak güvenli yükleme uygulamalarının, çok katmanlı istiflemede gerçek dengesizlik riski yaratabileceğidir.
Yüksek katmanlı konfigürasyonlarda depo çelik yığın raflarını işleten tesisler, operatörlerin yüksekte merkez dışı yüklemenin stabilite sonuçlarını sezgisel olarak anlamasına güvenmek yerine, merkezleme disiplinini ele alan açık yükleme protokolleri uygulamalıdır. Pratik protokol öğeleri, döşeme yüzeyinde boyalı veya kaynaklı merkez çizgisi işaretleyicilerini, döşeme kenarlarında izin verilen maksimum çıkıntı işaretlerini ve farklı operatörler tarafından farklı şekilde yorumlanan bir terim olan "merkezi olarak yükleme" genel talimatı yerine milimetre cinsinden ifade edilen net bir maksimum dışmerkezlilik sınırını içerir.
Bir depo metal istif rafının taban çerçevesindeki forklift giriş cepleri, raf sistemi ile tesisteki her malzeme taşıma ekipmanı parçası arasındaki arayüz noktasıdır; ancak bunların tasarımları sıklıkla kendi işlevsel gereksinimleri olan mühendislik ürünü bir bileşen yerine sonradan düşünülmüş boyutsal bir öğe olarak ele alınır. Cep genişliği, derinlik, giriş geometrisi ve cep tüpü ile taban çerçevesi arasındaki yapısal bağlantının tümü, taşıma çevrim süresi, raf hasar oranları ve karma forklift filosundaki çatal kavrama tutarlılığı üzerinde ölçülebilir etkilere sahiptir.
Çatal cebi giriş genişliği tipik olarak 160 mm veya 185 mm olarak belirtilir; bu, karşı ağırlıklı ve forklift filolarında kullanılan en yaygın iki standart çatal genişliğine karşılık gelir. 160 mm'lik cep genişliği, her tarafta 5 mm açıklığa sahip 150 mm'lik standart çatalları kabul eder; hizalanmış giriş için yeterlidir ancak yanal çatal konumlandırma hatasına veya aynı nominal spesifikasyona sahip çatal çiftleri arasındaki hafif genişlik farklılığına tolerans sağlamaz. Cep genişliğini 185 mm'ye çıkarmak, yan başına 12,5 mm açıklık ekleyerek çatal girişi için gereken hassasiyeti anlamlı derecede azaltır ve karma forklift filolarına sahip tesislerde yanlış hizalanmış girişten kaynaklanan cep dudağı darbe sıklığını %50-70 oranında azaltır. Daha geniş cebin yapısal cezası ihmal edilebilir düzeydedir; raf hasarının azaltılmasındaki operasyonel fayda önemlidir.
Cep girişi pah geometrisi (cep girişinin kesildiği veya oluşturulduğu açı) giriş sırasında çatal ucunun cebe nasıl temas ettiğini etkiler. Pah içermeyen kare kesimli cep açıklığı, yanlış hizalanmış bir çataldan gelen darbe kuvvetini cep dudak köşesinde tek bir noktaya yoğunlaştırır ve cep tüpü duvarının ilerleyen deformasyonuna ve yırtılmasına neden olur. Cep girişinin dış yüzündeki 30-45 derecelik bir eğim, darbe kuvvetini daha uzun bir temas hattı boyunca dağıtır ve çatal ucunu boru duvarı yerine cebe yönlendirir. Bu basit üretim detayı, yoğun forklift ortamlarında yüksek kullanımlı ceplerin hizmet ömrünü, malzeme maliyetinde hiçbir artış olmadan iki ila üç kat uzatır; imalat sırasında cep girişinde yalnızca ikincil bir şekillendirme veya kesme işlemi gerektirir.
Depo çelik yığın raflarımız, 58.000 metrekarelik Guangde tesisimizde altı özel üretim hattında üretilmektedir; burada cep giriş geometrisi, bir yükseltme seçeneği değil, üretim varsayılanı olarak tam pah profilleriyle standartlaştırılmıştır; çünkü bu ayrıntıdan kaynaklanan saha hasar oranlarındaki uzun vadeli azalma, ölçekteki ek üretim adımını haklı çıkarmaktan daha fazlasıdır.
Aktif endüstriyel kullanımda olan bir depo yığın raf filosu, kullanım ömrü boyunca etkiler, aşırı yükleme olayları ve çevreye maruz kalma nedeniyle hasar biriktiren, amortismana tabi bir varlıktır. Hasarın belirli bir konumda görülebildiği sabit raf sistemlerinden farklı olarak, istif rafları tesisler, müşteriler ve üretim alanları arasında dolaşarak hasar olaylarını sistematik bir yönetim yaklaşımı olmadan durum takibini zorlaştıracak şekilde filoya dağıtır. Resmi takip ve denetim protokolleri olmayan 50'den fazla raftan oluşan filoları işleten tesisler, yalnızca bir işleme olayı veya denetimin fiziksel incelemeyi zorunlu kıldığı durumlarda rutin olarak filolarının önemli bir kısmının standartların altında durumda olduğunu keşfeder.
Etkili bir yığın raf filosu yönetim sistemi, üç farklı operasyonel gereksinimi karşılar: bireysel raf tanımlama, periyodik durum denetimi ve kullanımdan kaldırma karar kriterleri. Bireysel tanımlama, her bir rafın, fiziksel rafı bir izleme sistemindeki bir bakım kaydına bağlayan benzersiz bir tanımlayıcı (damgalı bir metal etiket, taban çerçevesindeki lazerle işaretlenmiş bir kod veya gömülü bir RFID çipi) taşımasını gerektirir. Barkod etiketleri endüstriyel raf ortamlarında en az dayanıklı seçenektir; tekrarlanan temizlik, çatalla temas ve dış mekanda UV'ye maruz kalma nedeniyle 12-24 ay içinde katmanlara ayrılırlar. Çelik yapının üzerindeki damgalanmış veya lazerle işaretlenmiş tanımlayıcılar kalıcıdır ve çok yıllık hizmete yönelik tüm raf filolarında standart olarak belirtilmelidir.
Depo metal yığın raflarına yönelik denetim kriterleri, her bir raf tipine ve çalışma ortamına ilişkin spesifik hasar modlarına uyarlanmalıdır, ancak bir temel denetim protokolü, belirli aralıklarla aşağıdaki koşulları ele almalıdır:
Emeklilik kriterleri, subjektif durum tanımlarından ziyade spesifik ölçülebilir eşikler olarak ifade edilmelidir. "Önemli ölçüde hasar gördüğünde emekli olun" şeklinde bir emeklilik politikası, müfettişler arasında tutarsız kararlara yol açıyor; "direk pruvası 500 mm başına 5 mm'yi aştığında, yaka soketi minimum 40 mm direk kavramasını sağlayamadığında veya herhangi bir kaynak çatlağı uzunluğu 10 mm'yi aştığında emekli olun" ifadesi, temel eğitime sahip personel tarafından büyük bir filo genelinde eşit şekilde uygulanabilecek tutarlı, denetlenebilir kararlar üretir.
