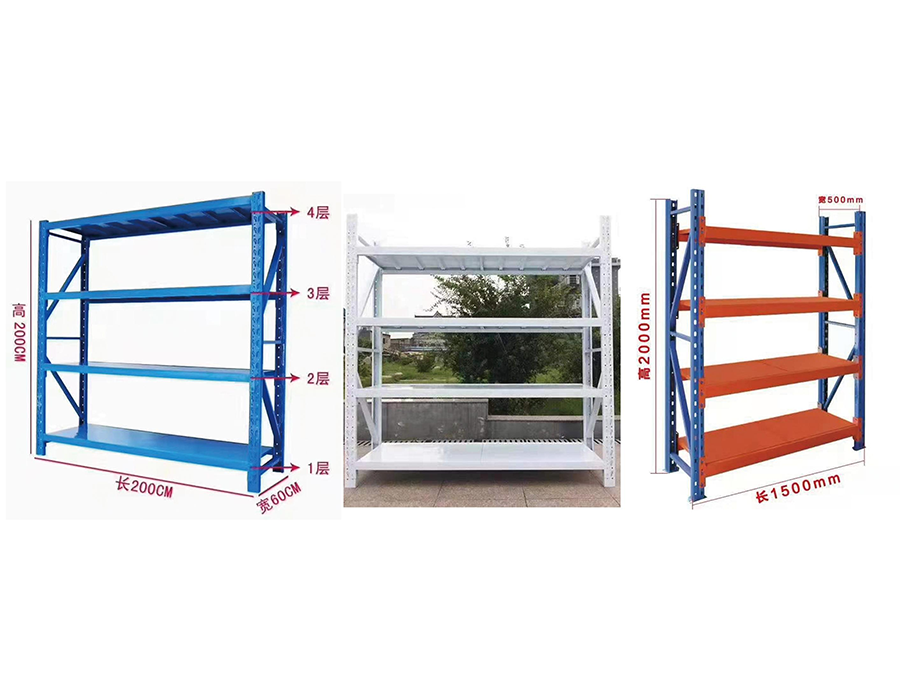

Hafif Hizmet Geçmeli Raflar (≤150 kg/katman)

Kiriş Açıklığı Geçmeli Raflarda Yük Dağıtımını Nasıl Etkiler?

En sık yanlış anlaşılan yönlerden biri hafif hizmet tipi geçmeli raflar kiriş açıklığı ile gerçek yük taşıma kapasitesi arasındaki ilişkidir. Raf başına nominal yük tipik olarak tamamen desteklenen bir kirişin orta noktasında hesaplanır; bu, dikmeler arasındaki açıklık arttıkça etkin yük kapasitesinin doğrusal olmayan bir şekilde düştüğü anlamına gelir. 900 mm açıklığa sahip 150 kg olarak derecelendirilmiş bir raf için, kiriş ölçüsünü ayarlamadan bu açıklığı 1200 mm'ye çıkarmak, dinamik depo koşulları altında gerçek dünya kapasitesini 100 kg'ın altına düşürebilir. Bu nedenle aralık seçimi her zaman yük planlamasından önce gelmelidir, onu takip etmemelidir.

Huijian'daki üretim sürecimizde kiriş profilleri, çelik kalınlığındaki küçük sapmaların daha uzun aralıklarda önemli ölçüde artması nedeniyle belirli ölçü toleranslarına göre soğuk haddelenir. 1,5 mm'lik bir kirişte 0,2 mm'lik bir düşük tolerans, nominal eşiğin çok altındaki yüklerde gözle görülür sapma oluşturabilir. Personelin tekrar tekrar rafları yükleyip boşalttığı toplama ve paketleme ortamları için rafları belirlerken, dinamik yük faktörleri (tipik olarak statik değerin 1,25 katı) her zaman uygulanmalıdır.

Perçin ve Klips Konektörünü Anlamak: Bir Bağlantı Seçiminden Daha Fazlası

Hafif hizmet tipi cıvatasız raf sistemleri iki ana konektör türünden birini kullanır: perçin stili (delikli tırnak) ve klipsli veya kancalı stil. Bunlar birbirinin yerine geçebilecek tasarım tercihleri ​​değildir; farklı yapısal felsefeleri yansıtırlar ve kurulum, yeniden yapılandırma ve sismik veya titreşim direnci açısından gerçek sonuçlara sahiptirler.

• Perçin tarzı konektörler, kirişi dik sütundaki delikli bir deliğe kilitler. Yatay raf kuvvetlerine iyi direnç gösterirler ve yakınlarda forklift trafiğinin olduğu veya zemin titreşiminin olduğu ortamlarda tercih edilirler, ancak yükseklik ayarı için bir tokmak gerektirirler ve sık sık yeniden yapılandırmaya tolerans göstermezler.
• Klipsli/kancalı konnektörler oluklu dikmelere oturur ve saniyeler içinde elle yeniden konumlandırılabilir. Dinamik envanter ortamları için mükemmel esneklik sunarlar ancak kaldırma kuvvetlerine karşı daha hassastırlar; bu, klips derinliği sığsa, aşağıdan kazara yukarıya doğru bir darbenin kirişin yerinden çıkmasına neden olabileceği anlamına gelir.

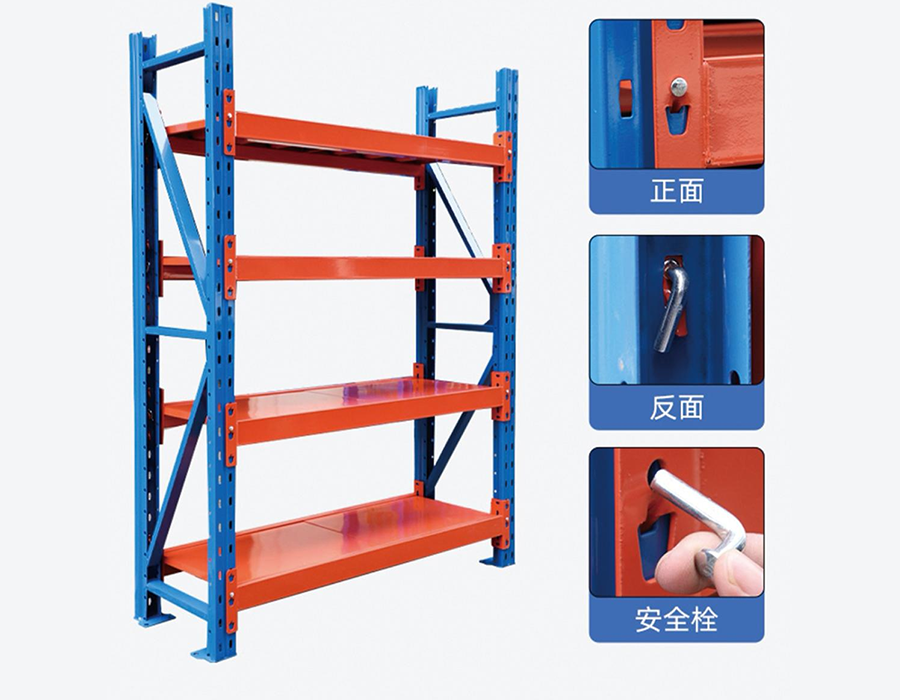

• Bazı hibrit sistemler, oturtulduktan sonra yerine oturan ikincil bir emniyet kilidi pimi ile klipsli bir birincil bağlantı kullanır. Bu, kiriş yer değiştirmesinin felaket olacağı otomatik veya yarı otomatik depolarda kullanılan endüstriyel hafif hizmet rafları için giderek artan bir standart haline geliyor.

Sistemleri değerlendirirken, yalnızca fiyata dayalı bir satın alma kararı vermeden önce konnektör bağlantı derinliğini ve ikincil bir tutma mekanizmasının varlığını kontrol edin.

Sütun Aralığı ve Raf Yüksekliğinin Ayarlanabilirliği: Teknik Özellikler Sayfasının Size Söylemediği Şeyler

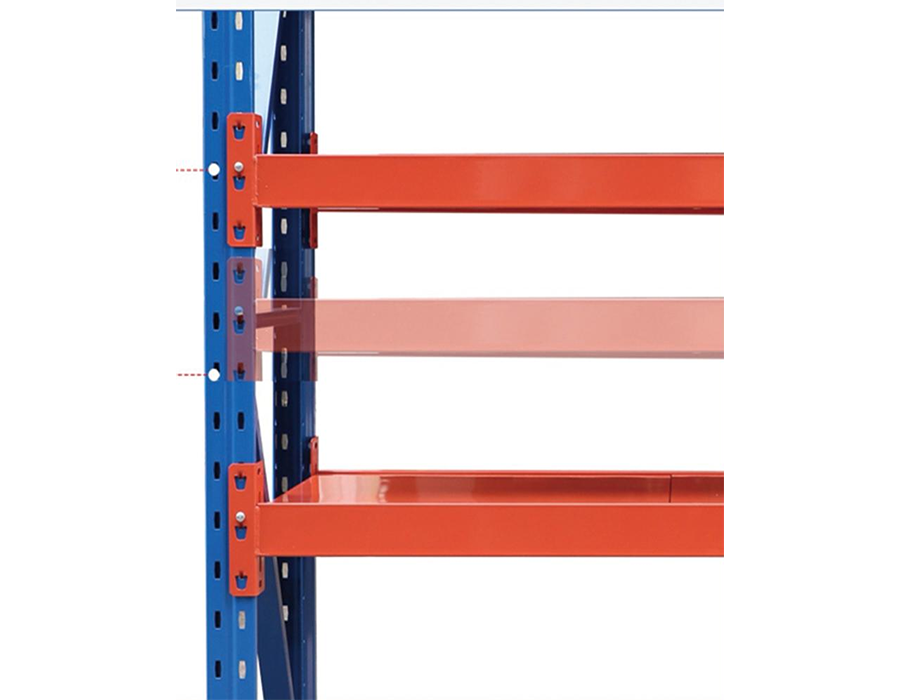

Çoğu cıvatasız raf ürünü "25 mm aralık ayarlanabilirliği" reklamı yapar, ancak bu sayı hikayenin yalnızca bir kısmını anlatır. Kullanılabilir ayar aralığı, kirişin üst kısmı ile yukarıdaki rafın alt tarafı arasındaki mesafe ile sınırlıdır; bu, pratikte, perde parçalılığının, sabit yapısal kısıtlamaların hakim olduğu üst veya alt kısımda değil, bir koşunun orta bölgelerinde en çok önem taşıdığı anlamına gelir.

Karma SKU'lu depolarda ortaya çıkan pratik bir sorun "yarım aralıklı tuzaktır": Bir toplayıcının 210 mm yüksekliğindeki ürünleri depolaması gerektiğinde ancak mevcut aralıklar 200 mm'den 225 mm'ye sıçradığında, raf başına fazladan 25 mm'lik ölü alan, 5 katmanlı, 20 bölmeli bir sistemde birikir ve kullanılabilir dikey depolamada önemli bir kayba neden olur. Raf kurulumundan önce uygun bir SKU yüksekliği denetimi gerçekleştiren tesisler, varsayılan yapılandırmaları kullananlara kıyasla rutin olarak %15-25 daha iyi dikey kullanım elde ediyor.

Dik kolonlarımızı standart konfigürasyonlarda tutarlı bir 50 mm aralıkla tasarlıyoruz ve teknik ekibimizle proje özelleştirme konusunda çalışan müşterilerimiz, karışık yükseklikteki envanter ortamları için 25 mm aralıklı sütunlar talep edebilirler; bu, yoğun depolama senaryolarında kendini hızla amorti eden bir ayrıntıdır.

Yüzey İşlem Seçenekleri ve Bunların Gerçek Dünyadaki Performans Farkları

Çeşitli yüzey işlemlerine sahip cıvatasız raflar mevcuttur ve seçimin hizmet ömrü, yük kapasitesi (kaplama kalınlığı nedeniyle) ve çevresel uygunluk üzerinde doğrudan etkileri vardır.

Yaygın bir hata, zemin yıkama rutinleri olan veya yükleme iskelesi kapılarına yakın olan tesisler için elektrogalvanizli rafların belirtilmesidir. İnce çinko katman, tekrarlanan neme maruz kaldığında hızla doymuş hale gelir ve 12-18 ay içinde gözle görülür pas ortaya çıkar; nem spesifikasyonlarına uyulmadığı takdirde genellikle garanti talepleri geçersiz hale gelir. Huijian'ın standart üretim hatları, gıda işleme, soğuk zincir veya kıyı lojistiği ortamlarındaki müşteriler için sıcak daldırma galvanizli seçeneklerle birlikte temel olarak 60-80 µm'lik epoksi toz boya uyguluyor.

Bağımsız ve Duvara Bağlı Geçmeli Raflar için Döşeme Ankrajı Gereksinimleri

Endüstriyel hafif hizmet tipi geçmeli raflar çoğu zaman zemin sabitlemesi olmayan bağımsız koşular olarak kullanılır; bu, pek çok düşük riskli ortamda uyumludur, ancak diğerlerinde bir sorumluluk haline gelir. Karar matrisi, sismik bölgelemenin ankraj gerektirip gerektirmediğini kontrol etmekten daha ayrıntılıdır.

Sabitleme pazarlık konusu olmadığında

Yüksekliği 2,4 m'yi aşan veya yükseklik/derinlik oranı 6:1'in üzerinde olan raflar, doğası gereği eksantrik yükleme altında devrilmeye eğilimlidir; bu, toplayıcıların bir bölmenin bir tarafını tutarlı bir şekilde diğerinden önce yüklediği durumlarda ortaya çıkan bir senaryodur. Buradaki fizik basittir: 400 mm derinliğe sahip 2,4 m yüksekliğindeki bir ünite, bir tarafta üst raf kenarına yerleştirilen 30 kg'lık tek bir yükle aşılabilecek bir devrilme momentine sahiptir.

Duvar Kravatıyla İlgili Hususlar

Duvar bağları, zemin yüzeyi delme için uygun olmadığında (örneğin yükseltilmiş zeminler, membran kaplı yüzeyler) zemin sabitlemesine yaygın bir alternatiftir. Ancak duvar bağları yalnızca duvarın yapısal olarak yeterli olması durumunda etkilidir. Tek katmanlı bir alçıpan bölme, yüklü raflar için geçerli bir bağlantı noktası değildir. Duvar bağlarını belirleyen mühendisler, duvar yapısını doğrulamalı ve saplama aralığının izin verdiği yerlerde uygun boşluklu ankrajlar veya içten cıvatalar kullanmalıdır.

Zemin Tesviye Ayakları ve Yük Aktarma Rolü

Birçok cıvatasız raf dikmesi standart bir özellik olarak ayarlanabilir dengeleme ayakları içerir. Düz olmayan zeminleri düzleştirmenin ötesinde, bu ayaklar kritik bir yük aktarma rolü oynar: dikmenin noktasal yükünü daha geniş bir temas alanına dağıtarak yumuşak veya kaplamalı zemin yüzeylerinde stres yoğunlaşmasını önler. Epoksi kaplı depo zeminlerindeki raflar için, minimum 50 cm² taban plakası alanına sahip ayakların belirtilmesi, ağır yükler altında kaplamanın hasar görmesini önlemek için pratik bir kılavuzdur.

Aksesuar Entegrasyonu: Temel Raf Tablasının Ötesinde

İyi belirlenmiş bir geçmeli raf sistemi nadiren sadece dik ve düz platformlardan oluşur. Aksesuar ekosistemi, işlevsel faydayı önemli ölçüde genişletir ve daha sonra sonradan donatılmak yerine, ilk spesifikasyon aşamasında değerlendirilmelidir; çünkü dik yuva uyumluluğu üreticiler arasında değişiklik gösterir ve markaların karıştırılması genellikle uyum sorunları yaratır.

• Bölücüler ve bölümler: Raf döşemelerine yerleştirilen dikey bölücüler, bölmenin toplama yüzeylerine yatay olarak bölünmesine olanak tanır. Küçük parçaların depolanması için bu, ayrı kutular kullanmaktan daha fazla alan tasarrufu sağlar. Bölücünün kirişe mi yoksa güverteye mi bağlandığını kontrol edin; kirişe bağlanan bölücüler daha stabildir ancak güvertenin yeniden konumlandırılmasını sınırlar.
• Tel örgü zemin kaplaması: Masif çelik döşemelere bir alternatif olan tel örgü, toz birikimini azaltır, yağmurlama suyunun geçmesine izin verir (yangın söndürme uyumluluğu açısından önemlidir) ve depolanan öğelerin görünürlüğünü artırır. Tel ağların yük değerleri genellikle aynı ölçülerdeki eşdeğer katı döşemelerden %10-15 daha düşüktür.
• Etiket tutucular ve kutu rayları: Kiriş dudağına veya raf kenarına klipslenen ön kenar etiket kanalları, yapışkan kalıntısı olmadan SKU etiketlemesini kolaylaştırır. Barkod veya RFID taramasına geçiş işlemleri için, toplu kurulumdan önce etiket tutucu derinliğinin seçilen etiket formatına uygun olduğunu doğrulayın.
• Sıra ara parçaları ve arka konektörler: Paylaşılan dikmeler kullanan çift sıralı konfigürasyonlar, iki bağımsız tek sıralı çalışmaya kıyasla ayak izi verimliliğini yaklaşık %30 artırır. Paylaşılan dikme, her iki sıranın birleşik yüküne göre derecelendirilmelidir; bu, mevcut rafları çift sıralı bir düzende yeniden düzenlerken sıklıkla gözden kaçırılan bir özelliktir.

Huijian'da, raf ürün gruplarımız genelinde tam aksesuar uyumluluğu belgeleri sağlıyoruz, böylece müşteriler kurulum sırasında donanım sınırlamalarını keşfetmek yerine entegre konfigürasyonları baştan planlayabilirler.

Raf Tablası Sapma Standartları ve Nasıl Değerlendirileceği

Yüklü bir raf kirişinin veya döşeme panelinin dikey eğimi olan sapma, raf kalitesinin en belirgin göstergelerinden biridir, ancak ürün spesifikasyonlarında nadiren belirgin bir şekilde açıklanır. Depo raflarında kabul edilebilir sapmaya ilişkin endüstri referans standardı L/180'dir; burada L, milimetre cinsinden açıklıktır. 900 mm'lik bir açıklık için bu, tam nominal yük altında maksimum 5 mm'lik bir orta nokta sapmasına izin verir. 1200 mm'lik bir açıklık için aynı oran 6,67 mm'ye izin verir.

Bu pratikte neden önemlidir? Aşırı sapma birçok ardışık soruna neden olur: öğeleri merkeze doğru zorlayan, kararsız istifleme koşulları yaratan raf döşemeleri; çok katmanlı sistemlerde, üst rafın altındaki sapma, dikey açıklığı nominal değerinin altına sıkıştırabilir; ve düzenli olarak sapma sınırına ulaşan bir raf üzerinde tekrarlanan yükleme-boşaltma döngüleri, kiriş-dik bağlantı noktalarında metal yorgunluğunu hızlandırır. Raf fiyat tekliflerini değerlendirirken tedarikçilerden yalnızca nominal yükün kendisini değil, %100 nominal yükte test edilmiş sapma değerlerini istemek, gerçek kalite hakkında tek başına fiyat karşılaştırmalarından çok daha fazlasını ortaya çıkarır.
