Çelik Palet Yapım Yöntemleri ve Yük Dağıtımını Nasıl Etkiler?

İstiflenebilir çelik paletler Kaynaklı boru ayaklı damgalı döşeme, ağ veya ızgaralı döşemeli tamamen kaynaklı yapısal çerçeve ve cıvatalı veya kaynaklı bağlantılara sahip rulo şeklinde profil montajı olmak üzere üç temel inşaat yaklaşımından biri kullanılarak üretilir. Her yöntem, mallardan, forklift çatallarından ve istifleme kuvvetlerinden gelen nokta yüklerin palet yapısı aracılığıyla nasıl aktarıldığı konusunda doğrudan sonuçları olan farklı bir dahili yük yolu üretir.

Damgalı güverte paletleri, düz güverte yüzeyi ile bacak sütunları arasındaki bağlantı noktasında stresi yoğunlaştırır. Küçük bir ayak izi üzerinde duran bir makine tabanı veya motor bloğu gibi yüksek nokta yükleri altında, güverte çelik ölçüsü uygulama için yetersizse, damgalı tabliyeler bacak kaynak bölgesi çevresinde gerilim kırıkları geliştirebilir. Ayak çerçevesine sürekli çevresel kaynak yapılmasıyla birlikte minimum 3,0 mm'lik güverte ölçüsü, orta ila ağır endüstriyel kullanım için pratik eşiktir. Tamamen kaynaklı yapısal çerçeve paletleri, yükleri çerçeve elemanlarının içinden daha eşit bir şekilde dağıtarak onları eksantrik yüklemeye karşı daha toleranslı hale getirir. Bu tasarımlardaki ağ veya ızgaralı döşeme, yapısal bir elemandan ziyade öncelikle bir ürün destek yüzeyidir; bu, deforme olabilecek veya büyük açıklıklardan düşebilecek küçük veya düzensiz şekilli ürünler için doğru ağ açıklığı boyutunun seçilmesi anlamına gelir.

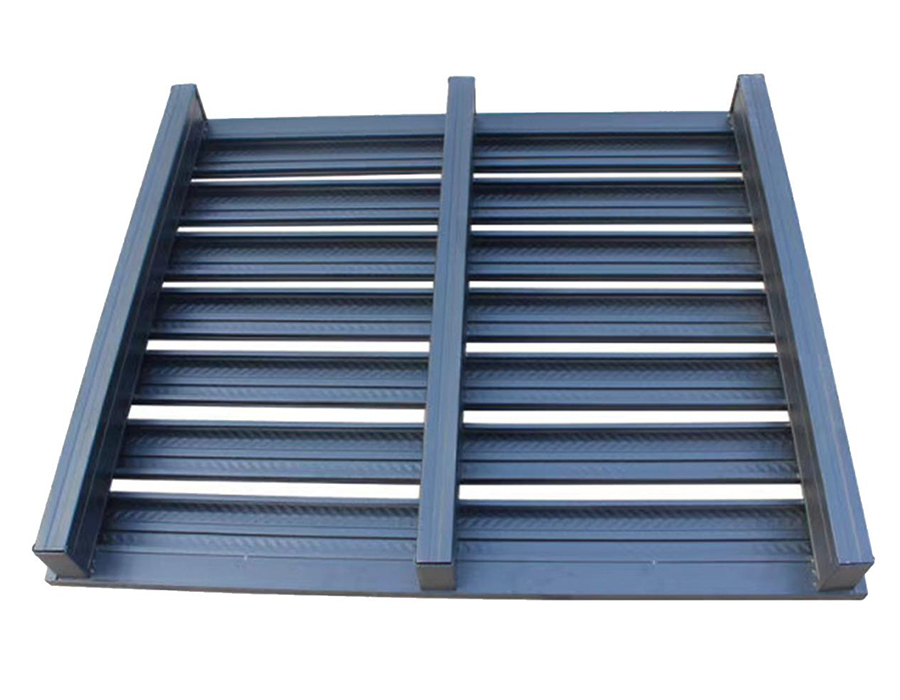

Rulo şeklinde profil düzenekleri, profil geometrisi iyi tasarlandığında en iyi güç-ağırlık oranını sunar; şapka kesitli veya kutu kesitli ray, eşdeğer bir düz plakaya göre daha az çelikle yüksek bükülme sertliğine ulaşır. Huijian'daki Ar-Ge merkezimiz özellikle depo ekipmanları için profil optimizasyonuna odaklanıyor ve raf kirişi tasarımımıza uygulanan aynı mühendislik mantığı, çelik palet yapımında yapısal verimliliğe nasıl yaklaştığımızı gösteriyor.

İstifleme Direği Tasarımı: Sabit, Çıkarılabilir ve Katlanabilir

İstifleme mekanizması, çelik palet ailelerini birbirinden en çok ayıran özelliktir ve sabit, çıkarılabilir ve katlanabilir direk sistemleri arasındaki seçim, depolama yüksekliğinin çok ötesine uzanan önemli operasyonel sonuçlara sahiptir.

Sabit Köşe Direkleri

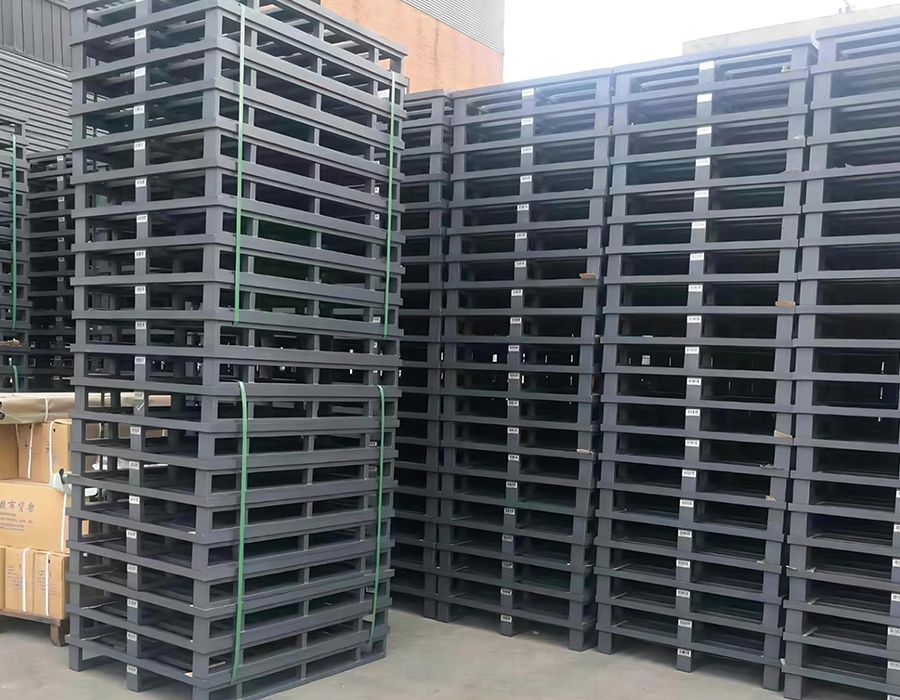

Sabit köşe direkleri palet çerçevesine kalıcı olarak kaynaklanmıştır ve en yüksek istifleme sağlamlığını sağlar. İstifleme yüksekliğinin tutarlı olduğu, malların her zaman aynı yük düzenine göre istiflendiği ve paletlerin yalnızca forkliftle taşındığı durumlarda bunlar uygun seçimdir; sabit direkler boşken yerleştirme için çıkarılamadığından önemli bir iade lojistik maliyeti oluştururlar. Dört yüklü sabit direkli palet yığını, tek bir paletle aynı taban alanını kaplar; Dört boş sabit direkli palet yığını da aynı zemin alanını kaplar, ancak düz olarak döndürülen eşdeğer bir katlanabilir veya çıkarılabilir direkli sisteme göre çok daha fazla dikey alan gerektirir. Yüzlerce boş paletin bir tedarik zinciri boyunca geri döndürüldüğü yüksek hacimli bir operasyonda, boş istifleme yoğunluğundaki bu fark doğrudan kamyon kullanım oranlarına ve nakliye maliyetlerine yansır.

Çıkarılabilir Direk Sistemleri

Çıkarılabilir direkler, palet tablasındaki köşe yuvalarına takılır ve pim kilitleri, sürtünme klipsleri veya cıvata bilezikleri ile sabitlenir. Demonte edildiğinde, palet platformu ve direkler düz bir şekilde istiflenebilir, bu da dört üniteli bir istifin boş yüksekliğini yaklaşık 1600-1800 mm'den 400 mm'nin altına düşürür; bu da boşlar için dikey depolama alanında %75-80'lik bir azalma anlamına gelir. Takas, eklem sertliğidir: Soket sonrası bağlantı, özellikle taşıma sırasında yanal kuvvetler altında genel istifleme stabilitesini azaltan bir hareket derecesi sağlar. Minimum bağlantı derinliği 60 mm olan ve tek başına sürtünmeyi korumak yerine pozitif kilitleme mekanizmasına sahip direk soketlerinin belirtilmesi bu riski önemli ölçüde azaltır.

Katlanır Çerçeve Sistemleri

Katlanabilir çelik palet sistemleri, boşken tabana düz bir şekilde katlanan menteşeli yan çerçeveler kullanır. En iyi boş dönüş yoğunluğunu sunarlar ancak zorlu kullanım ortamlarında hasara karşı hassas olan daha karmaşık menteşe mekanizmalarına sahiptirler. Menteşe piminin aşınması, uzun vadeli bakımın başlıca sorunudur; sertleştirilmiş çelik menteşe pimlerinin belirtilmesi ve sahada kolayca değiştirilebilecek şekilde tasarlanması servis ömrünü önemli ölçüde uzatır. Hem yüklü istifleme sağlamlığına hem de verimli boş dönüşe ihtiyaç duyan operasyonlar için, güçlendirilmiş menteşe düzeneklerine sahip katlanabilir sistemler en iyi mühendislik uzlaşmasını temsil eder.

Farklı Çevre Koşullarında Kullanılan Çelik Paletlerin Yüzey İşlemleri

Bir yüzey için doğru yüzey işlemi metal paletler büyük ölçüde çalışma ortamına bağlıdır - sadece deponun iç kısmına değil, aynı zamanda dış mekan hazırlama alanları, konteyner nakliyesi, soğuk depolama ve herhangi bir kimyasal veya yıkamaya maruz kalma dahil olmak üzere paletin dolaştığı tüm döngü. Kuru bir dağıtım merkezinde yeterli performansı gösteren bir arıtma, gıda işleme veya kıyı lojistiği ortamında aylar içinde başarısız olabilir.

Sıklıkla gözden kaçırılan faktörlerden biri kenar ve kaynak dikişi işlemidir. Kesik kenarlar ve kaynak bölgeleri korozyonun başladığı ilk yerlerdir çünkü kaplama yapışması keskin açılarda ve ısıdan etkilenen bölgelerde en zayıftır. Kenarlarda minimum kaplama kalınlığının belirtilmesi (tipik olarak uygulamadan sonra düz yüzey kalınlığının en az %60'ının kalmasını gerektirir) ve kaynak sıçramasının işlemden önce zeminle aynı hizada olmasını sağlamak, dayanıklı paletleri çalışmanın ilk yılında pas lekeleri gösteren paletlerden ayıran kalite göstergeleridir.

Forklift Çatal Cebinin Özellikleri ve Taşıma Ekipmanlarıyla Uyumluluğu

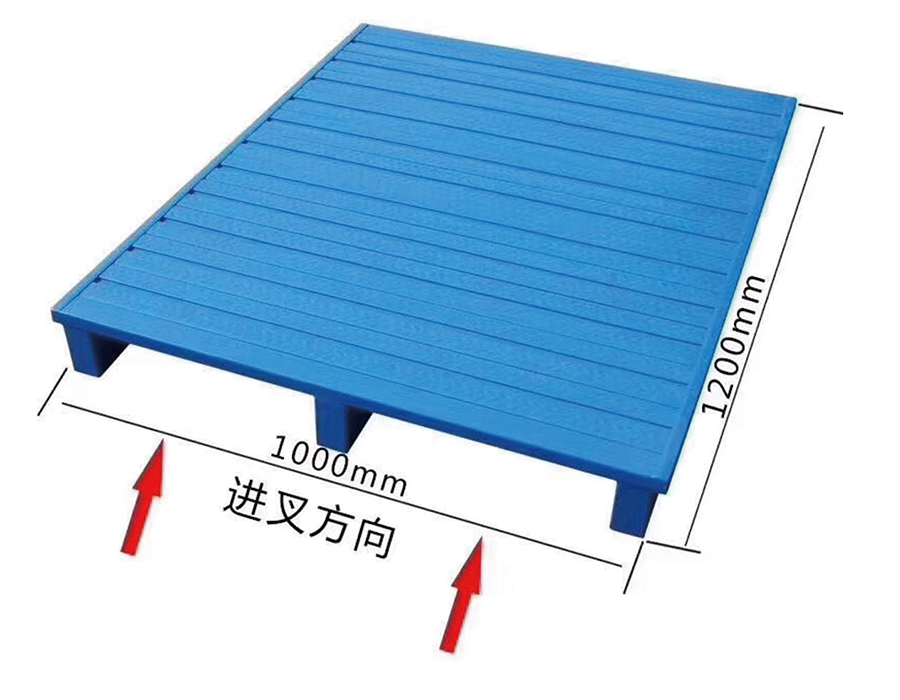

Çelik palet çatalı cebi boyutları endüstri genelinde standartlaştırılmamıştır ve palet cebi geometrisi ile forklift çatalı boyutları arasındaki uyumsuzluklar, önemli bir operasyonel hasar ve taşıma verimsizliği kaynağıdır. Belirlenecek birincil boyutlar cep açıklığının genişliği ve yüksekliği, çatal kanalı uzunluğu (paletin derinliği) ve çatalın üst kısmı ile güverte yüzeyinin alt tarafı arasındaki boşluktur.

Standart denge ağırlıklı forkliftler genellikle 100–125 mm genişliğinde ve 35–45 mm kalınlığında çatallar kullanır. 130 mm iç genişliğe ve 50 mm iç yüksekliğe sahip bir çatal cebi, kaldırma sırasında paletin kaymasına izin verecek aşırı yanal boşluk olmaksızın giriş ve çıkış için yeterli açıklık sağlar. Bununla birlikte, genellikle dar koridorlu raflama ortamlarında kullanılan Reach Truck'lar genellikle daha geniş çatal aralığına ve farklı çatal profillerine sahiptir. Çelik paletlerin karışık bir elleçleme ekipmanı filosunda kullanılması amaçlandığında, ceplerin karşı dengeli çatal geometrisi yerine daha geniş erişimli kamyon çatal geometrisine göre tasarlanması, teknik olarak cebe giren ancak yük altında cep yan duvarlarına temas eden, çatal yüzü üzerindeki yükü desteklemek yerine cep çerçevesini zorlayan istif aracı çatallarının yaygın sorununu önler.

Çatal ceplerinin her iki eksende de uzandığı dört yönlü girişli paletler yapısal bir karmaşıklığa neden olur: çapraz cep kesişimi, tam olarak eşit dağıtılmış yükler altında bükülme momentlerinin en yüksek olduğu yer olan paletin merkez bölgesindeki güverte desteğini azaltır. İyi tasarlanmış dört yönlü girişli çelik paletler, cep kesişimleri arasında uzanan güçlendirilmiş merkez omurga ile telafi edilir. Bu takviyenin mevcut olup olmadığının incelenmesi, yapısal olarak sağlam dört yönlü paletleri, orta düzeyde kullanımdan sonra güverte sarkması oluşturacak olanlardan ayıran hızlı bir saha kontrolüdür.

İstifleme Yük Kapasitesinin Hesaplanması: Alt Palet Neden Nominal Yükünden Daha Fazlasını Taşıyor?

Çelik palet istiflemede yaygın olarak yanlış uygulanan bir varsayım, palet başına nominal dinamik yükün bir istifteki her birime eşit şekilde uygulanmasıdır. Gerçekte, herhangi bir istiflenmiş sütundaki alt palet, üzerindeki tüm birimlerden gelen kümülatif yükleri taşır ve bu yüklerin istifleme direkleri veya çerçeveler aracılığıyla aktarılma şekli, köşe bölgelerinde, toplam ağırlık palet başına derecelendirme dahilinde olsa bile döşemenin nokta yük toleransını aşabilecek gerilim konsantrasyonlarına neden olur.

Her biri 800 kg'a kadar yüklenen dört katlı bir palet yığınını düşünün. Alt palet, tamamı dört köşe direği temas noktasından aktarılan 3.200 kg'lık ek yükü taşıyor. Her temas alanı 50×50 mm ise, her temas noktasındaki nominal yatak basıncı 3.200 kg ÷ 4 temas noktası ÷ 0,0025 m² = 3.200 kPa'dır; bu, çoğu depo zemin kaplamasının ve bazı beton karışımlarının yüzey hasarı olmadan ve alt paletin köşe bölgesinde önemli bir yoğunlaşmış gerilim olmadan dayanabileceği değerin çok üzerindedir. Bu nedenle saygın spesifikasyonlardaki istifleme yük değerleri tek üniteli yük değerlerinden ayrı olarak belirtilir ve birim başına istifleme kapasitesi rakamı genellikle tek katmanlı yük değerinden daha düşüktür.

İstifleme konfigürasyonlarını planlarken, raf başına dinamik yükü değil, her zaman üreticinin belirttiği istifleme yükünü alın ve istifin geçen forkliftlerden veya yakındaki makinelerden gelen titreşimden dolayı küçük darbelere maruz kalabileceği ortamlar için en az 1,25x güvenlik faktörü uygulayın. Huijian'daki teknik ekibimiz, ürün spesifikasyon sürecinin standart bir parçası olarak istifleme yapılandırma rehberliği sağlayarak müşterilerin hem palet bütünlüğünü hem de zemin güvenliğini tehlikeye atacak aşırı istifleme senaryolarından kaçınmasına yardımcı olur.

Uzun Süreli Hizmette Çelik Paletler için Bakım Denetim Protokolleri

Çelik paletlerin teorik hizmet ömrü ahşap alternatiflerden kat kat fazladır, ancak bu uzun ömrün elde edilmesi, arızaya kadar çalışma yerine yapılandırılmış bir denetim ve bakım protokolü gerektirir. Uzun ömürlü çelik paletlerdeki en yaygın arıza modları, yük düşmelerine veya taşıma olaylarına neden olmadan çok önce öngörülebilir ve tespit edilebilir.

• Kaynak çatlağı muayenesi: Çelik palet üzerindeki en yüksek gerilimli kaynak yerleri, ayak-güverte bağlantıları ve soket sonrası-çerçeve kaynaklarıdır. Yüksek devirli çalışmalarda 6 ayda bir, daha hafif kullanımlarda ise 12 ayda bir görsel olarak kontrol edilmelidir. Erken aşamadaki kaynak çatlaması, kenarlarında hafif pas lekeleri bulunan ince bir yüzey çatlağı olarak görünür. Erken yakalanan çatlak bir kaynak, taşlama ve yeniden kaynaklama ile onarılabilir; ana metale yayılan bir durum daha kapsamlı bir onarım veya bileşen değişimi gerektirir.
• Direk ve soket aşınma değerlendirmesi: Çıkarılabilir direk sistemlerinde, soket deliği ve direk tabanı binlerce yerleştirme döngüsü boyunca birbirlerine karşı aşınır. Kabul edilebilir aşınma toleransı tipik olarak orijinal uyum boyutundan ±1,5 mm'dir; bunun ötesinde, soket-soket bağlantısı, istifleme yükleri altında yanal harekete izin verecek kadar gevşer. Planlı bakım sırasında soket deliği çapının basit bir kumpas ölçerle ölçülmesi, hangi soketlerin değiştirme eşiğine yaklaştığını belirler.
• Güverte düzlüğü kontrolü: Yük altında elastik bükülmenin aksine kalıcı döşeme sapması, döşemenin aşırı yüklendiğini veya darbe hasarına maruz kaldığını gösterir. Döşeme yüzeyi boyunca uzanan bir düz kenar, herhangi bir 500 mm'lik açıklık üzerinde 5 mm'yi aşan bir boşluk göstermemelidir. Kalıcı seti daha fazla olan paletler istifleme hizmetinden çekilmeli ve tamir edilene kadar yalnızca tek katmanlı zemin deposu olarak kullanılmalıdır.
• Kaplama bütünlüğü ve korozyon haritalaması: Kaplama hasarı palet yüzeyindeki konuma göre belgelenmelidir. Düşük nemli ortamlarda izole edilmiş kenar talaşları, soğuk çinko sprey rötuşla giderilebilir. Özellikle yapısal kaynakların yakınında olmak üzere 50 cm²'yi aşan bir alan boyunca ana metale nüfuz eden korozyon, yüzey hazırlığından sonra tam bir yeniden kaplama yapılmasını garanti eder, çünkü nokta uygulaması halihazırda başlamış olan film altı korozyonunu durduramaz.
• Diş cebi deformasyonu: Hafifçe yanlış hizalanmış açılarla tekrarlanan forklift girişleri, çatal cebi açıklıklarının kademeli olarak deformasyonuna neden olur, etkin giriş genişliğini azaltır ve düz yatak yerine cep çerçevesine çatal darbesi yüklemesi riskini artırır. Nominal değerden 10 mm'den fazla kapanan cep açıklıkları, deformasyon çatlamaya ilerlemeden hidrolik yayıcı ile yeniden şekillendirilmelidir.

Bir palet kimlik etiketleme sistemi oluşturmak (her bir üniteye basit bir damgalanmış numara bile olsa), bakım kayıtlarının ayrı paletlere bağlanmasını sağlayarak, yüksek arızalı ünitelerin erken tespit edilmesini ve nedeninin bir üretim hatası mı, belirli bir işleme istasyonu mu yoksa depolanan belirli bir ürün türü mü olduğunu araştırmayı mümkün kılar.
