Çekmece Tipi Kalıp Rafları: 2.000 kg'a Kadar Yüklerle Güvenli, Verimli Kalıp Depolama

Kalıp Rafları Neden Temel Bir İş Akışı Aracıdır?

Kalıplara dayanan herhangi bir üretim ortamında (enjeksiyon kalıplama, basınçlı döküm, damgalama veya kauçuk şekillendirme) kalıp odası bir darboğaz haline gelebilir. Operatörler sürekli olarak depolama rafları ve presler arasında dolaşarak belirli bir kalıbı bulmaya çalışır ve ardından aleti çizmeden veya sırtlarını zorlamadan kalıbı sabit bir raftan çekmeye çalışırlar. Sonuç olarak zaman kaybı, hasarlı kalıplar ve gereksiz güvenlik riski ortaya çıkar.

çekmece tipi kalıp rafı bu dinamiği değiştiriyor. Sabit bir raf veya basit bir açık çerçeve yerine, her bir saklama seviyesi bağımsız olarak dışarı çekilebilen bir çekmecedir. Bu, operatörün, rafa girmeden veya diğer kalıpların üzerine uzanmadan, kalıbı bir atölye vinci veya elektrikli vincin kolayca kaldırabileceği bir konuma getirebileceği anlamına gelir. Birkaç yüz kilogram ağırlığındaki kalıplar için bu hoş bir durum değil, operasyonel bir gerekliliktir.

Teknik özelliklere bakmadan önce sonuç açıktır: düzenli olarak 200 kg'ın üzerindeki kalıpları işleyen herhangi bir atölye için çekmece tipi raf en güvenli ve en verimli seçimdir.

Çekmece Tipi Raflar Kullanım Verimliliğini ve Güvenliği Nasıl Artırır?

core benefit is independence. With a normal rack, retrieving a mold buried at the back means moving every mold in front of it. With a drawer rack, the operator simply pulls out the required drawer. The drawer moves on heavy-duty guide rails, often supported by ball bearings, so the pull-out force remains manageable even with a heavy load. Once extended, the mold can be hooked to an overhead hoist and lifted straight out.

Bu yaklaşım aynı zamanda kalıbı da korur. Çelik kirişler üzerinde tekrarlanan manuel kaydırma veya sürükleme, sonunda kalıp kalitesini düşüren küçük çiziklere ve oyuklara neden olur. Çekmece kalıbı düz, kontrollü bir yüzey üzerinde tuttuğundan darbe hasarı olasılığı çok daha düşüktür. Onbinlerce dolara mal olan hassas kalıplar için bu koruma tek başına yatırımı haklı çıkarabilir.

Alan verimliliği bir diğer önemli faktördür. Çekmece rafları dikey olarak istiflenir, böylece tek bir raf birkaç metrekarelik alanda birçok kalıbı depolayabilir. Dışarıya çekilebilir tasarım, forklift erişimi için ekstra yürüyüş yolları veya boşluk ihtiyacını ortadan kaldırır; operatör rafın önünde kalır.

Günlük rotasyonda 40 kalıp bulunan tipik bir enjeksiyon kalıplama tesisini düşünün. Çekmece rafı olmadan, operatör sadece kalıbı bulmak ve almak için kalıp değişimi başına 15 dakika harcayabilir. Çekmece rafı ile bu süre beş dakikanın altına düşer. Tesis vardiya başına sekiz kalıp değişimi yaparsa, günlük zaman tasarrufu bir saatten fazladır ve bu, kaçınılan küf hasarını içermez.

Çekmece tipi kalıp takım rafımız, tekrarlanan günlük kullanımın üstesinden gelmek için yüksek mukavemetli çelik ve hassas işlenmiş kılavuz sistemleri kullanılarak bu iş akışı gerçekleri göz önünde bulundurularak tasarlanmıştır.

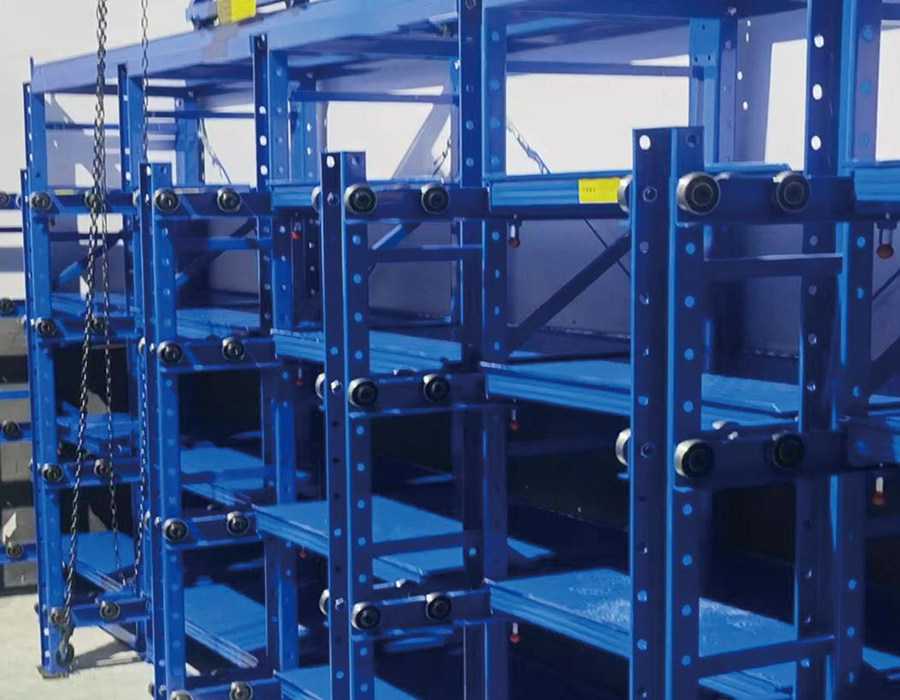

Yüksek Mukavemetli Çelik ve Güvenlik Özelliklerine Sahip Çekmece Tipi Kalıp Rafı Bu raf, çekmece başına 3.000 kg'a kadar yük kapasitesiyle düzenli depolama ve entegre bir kaldırma seçeneği sunarak, ağır kalıp işleme ve üretim ayarlarında güvenli geri alma için idealdir. Ürünü Görüntüle →

Çekmece Kapasitesi, Boyutlar ve Satın Alma Konuları

Doğru kalıp rafının seçilmesi yük hesaplamalarıyla başlar. Her çekmecenin bir nominal maksimum yükü vardır ve bu derecelendirme, kalıbın yanı sıra taban plakası veya taşıyıcısını da hesaba katmalıdır. Daha ağır kalıplar için, tam çekmece uzantısını da göz önünde bulundurmanız gerekir; yalnızca %60'ını dışarı çeken bir raf, kalıbı güvenli bir şekilde kaldırmak için kaldıraca yeterli açıklığı vermeyebilir.

Diğer kritik faktörler arasında çekmece genişliği ve derinliği, sütun başına çekmece sayısı ve rafın toplam yüksekliği yer alır. Pek çok atölyede tavan yüksekliği sınırlayıcı faktör olduğundan rafın baş üstü ekipmanın altına sığacak şekilde tasarlanması gerekir. Dışarıya çekme hareketi, tam uzatmada bile sarkmadan düzgün ve sağlam olmalıdır.

Tedarikçileri karşılaştırırken çekmece kılavuzlarının nokta yüklerini nasıl karşıladığını sorun. İki ray üzerinde duran 1000 kg'lık bir kalıp, kılavuzların uygun şekilde ısıl işleme tabi tutulmaması veya ray kalınlığının çok ince olması durumunda erken aşınmaya neden olabilecek yoğun kuvvetler oluşturur. Gerçek kalıp ağırlığının en az %20 üzerinde bir güvenlik payı makul bir temel kuraldır.

İkinci bir husus ekipmanın çalıştırılmasıdır. Birçok çekmece rafı, elektrikli bir vinç veya rafın üzerine monte edilmiş bir pergel vinç ile çalışacak şekilde tasarlanmıştır. Tesisinizde halihazırda bir vinç varsa raf, vincin tüm çekmecelere erişebileceği şekilde yerleştirilmelidir. Aksi takdirde, raf yapısına tek raylı hafif bir zincirli vinç dahil edilebilir. Bu entegrasyon, kalıpları yüklemek ve boşaltmak için gereken çabayı azaltır ve sırt yaralanmaları riskini önemli ölçüde azaltır.

Ayrıca bakım tarafını da göz önünde bulundurun. Çekmece kılavuzları, tekerlekler ve kilitleme mekanizmaları zamanla aşınacaktır. Standartlaştırılmış, değiştirilebilir bileşenler kullanan bir rafın bakımı, özel parçalara sahip bir rafın bakımından daha kolaydır. Toplam sahip olma maliyeti, ilk satın alma fiyatı kadar bu ayrıntılara da bağlıdır.

Özel Kalıp Rafları için Üreticinin Yetenekleri Neden Önemlidir?

Her kalıp odasının kendine özgü kısıtlamaları vardır; farklı kalıp boyutları, özel kaldırma gereksinimleri veya sınırlı zemin alanı. Sadece standart ölçülerde üretim yapan bir üretici bu sorunları çözemeyebilir. Bu nedenle dikey entegre üretim önemlidir.

Huijian Intelligent, 1.500 metrekarelik bir Ar-Ge merkezi işletmektedir ve altı üretim hattı ve yıllık 180.000 set depo rafı kapasitesi ile Guangde'de 58.000 metrekarelik fabrika alanına sahiptir. Şirket, gelen hammaddeler, süreç içi üretim ve son sevkiyattaki denetimlerle ISO 9001:2015 kalite yönetim sistemini takip ediyor. Bu kontrol düzeyi, mühendislerin sağladığınız gerçek kalıp verilerine göre çekmece boyutlarını, yük oranlarını ve çekme mekanizmalarını ayarlamasına olanak tanır.

Özel kalıp depolama ekipmanlarının fabrikalarda neden popülerlik kazandığına dair ayrıntılı bir tartışma için bu konuyla ilgili sektör güncellememizi okuyabilirsiniz.

Sonuçta çekmece tipi kalıp rafı yalnızca bir raf değildir; üretim ekibinizin daha hızlı, daha güvenli ve makinelerinizi çalışır durumda tutan kalıplara yönelik daha az riskle çalışmasına yardımcı olan bir araçtır. Yük kapasitesine, çekmece kılavuzuna ve kaldırma ekipmanınızla entegrasyona odaklanarak, daha kısa arıza süresi ve daha uzun kalıp ömrüyle karşılığını veren bir seçim yapabilirsiniz.
