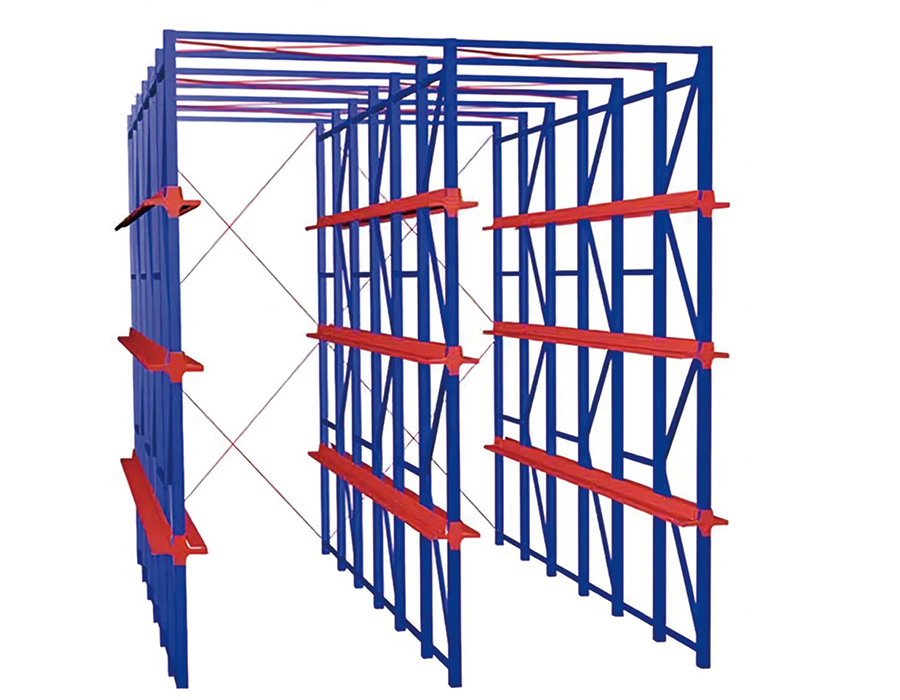

Ağır Hizmet Palet Rafı

Dik Şasi Ölçüsü ve Profil Şekli Gerçek Dünyadaki Yük Değerlerini Nasıl Belirler?

Ağır hizmet tipi endüstriyel palet rafı spesifikasyon sayfasında basılan yük değeri, sabit bir malzeme özelliği değildir; çelik kalitesi, kesit kalınlığı (ölçü), profil geometrisi ve desteksiz sütun yüksekliği arasındaki etkileşimden türetilen hesaplanmış bir değerdir. Aynı çelik kalitesine ve belirtilen kapasiteye sahip iki raf, dik profilleri farklıysa yük altında çok farklı davranabilir. Bu ayrım, kesiti belirtmeden yalnızca kapasite sayısını listeleyen tedarikçi tekliflerini değerlendirirken son derece önemlidir.

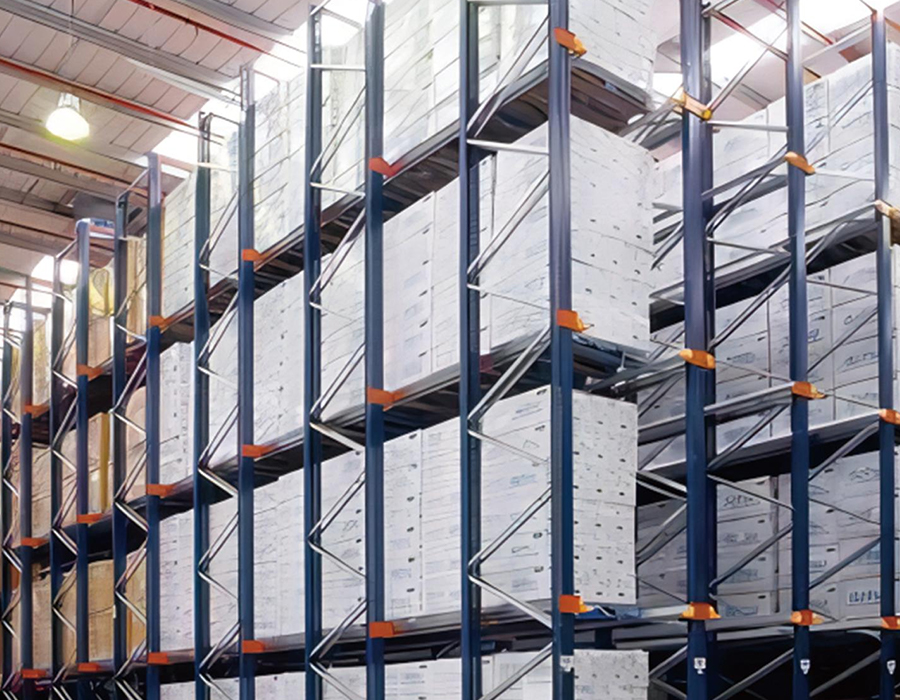

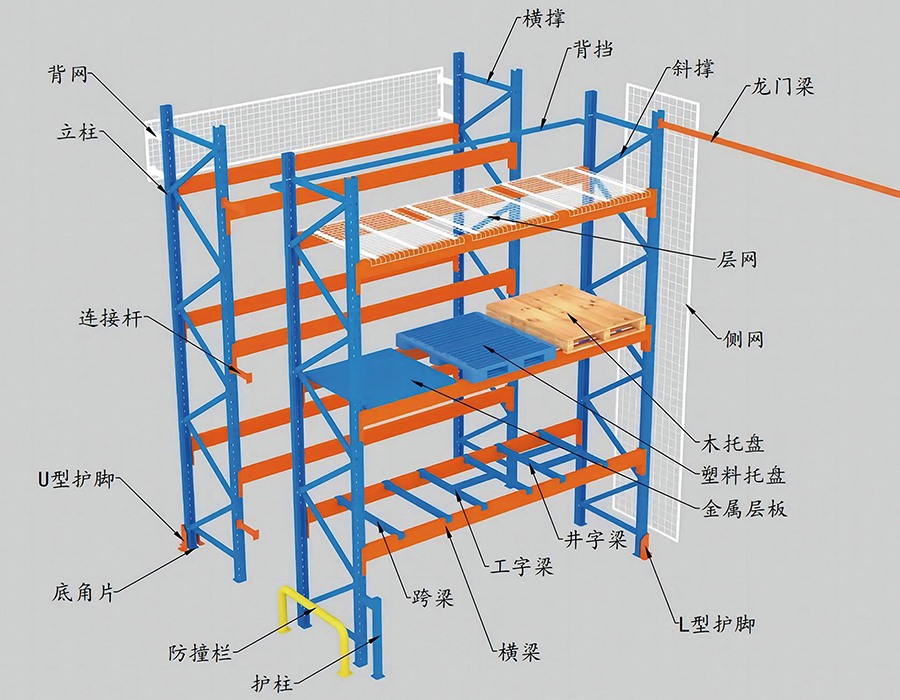

Sütun dik profilleri ağır hizmet tipi palet raf sistemi Tipik olarak açık veya yarı kapalı bölümler halinde rulo halinde şekillendirilir; en yaygın olanları C kanalı, I bölümü ve yüksek tavan uygulamalarında kullanılan damla veya kutu sütun profilleridir. Açık C-kanalları ekonomiktir ve üretimi basittir ancak zayıf eksen etrafında daha düşük bir dönme yarıçapına sahiptir, bu da onları yükseklik arttıkça eksenel basınç altında yanal burkulmaya karşı daha duyarlı hale getirir. Kapalı veya yarı kapalı kutu sütunlar, malzemeyi her iki yönde nötr eksenden daha uzağa dağıtarak bükülmeye karşı direnci önemli ölçüde artırır; bu nedenle, 10 metrenin üzerindeki neredeyse tüm raflarda kutu veya ağır duvarlı kapalı profiller kullanılır.

Gösterge azaltma, ölçüm olmadan tespit edilmesi zor olan yaygın bir maliyet düşürme yöntemidir. 1,7 mm gerçek kalınlıkta üretilen nominal 2,0 mm'lik bir dikme, kesit alanının yaklaşık %15'ini ve orantısız olarak daha büyük bir eylemsizlik momenti payını kaybeder. Pratik sonuç, ideal laboratuvar test koşulları altında belirtilen yük kapasitesini karşılayan, ancak gerçek dünyadaki eksantrik yükleme, darbe veya forklift operasyonlarından kaynaklanan dinamik kuvvetler altında güvenlik marjlarını azaltan bir raftır. Alıcılar, satın alma sözleşmelerinde minimum ölçü toleranslarını belirtmeli ve boyutsal inceleme raporlarının yanı sıra malzeme sertifikaları da talep etmelidir.

Ağır Hizmet Uygulamalarında Kiriş Sapma Sınırlarının Arkasındaki Mühendislik Mantığı

Yüklü palet rafındaki kiriş sapması yalnızca estetik bir kaygı değildir; yükün yeniden dağıtımı ve konnektör bütünlüğü açısından doğrudan etkileri olan yapısal bir sinyaldir. FEM 10.2.02 raf kodu ve Çin'in GB/T 25820'si de dahil olmak üzere endüstri standartları, tam nominal yük altında yatay kiriş sapmasının servis verilebilirlik sınırı olarak açıklık/200'ü aşmaması gerektiğini belirtir. Standart 2.700 mm'lik ışın açıklığı için bu, 13,5 mm'lik maksimum orta açıklık sapmasına karşılık gelir. Bu sınırın aşılması anında arızayı garanti etmez ancak kirişin tasarım zarfının kenarında çalıştığını gösterir.

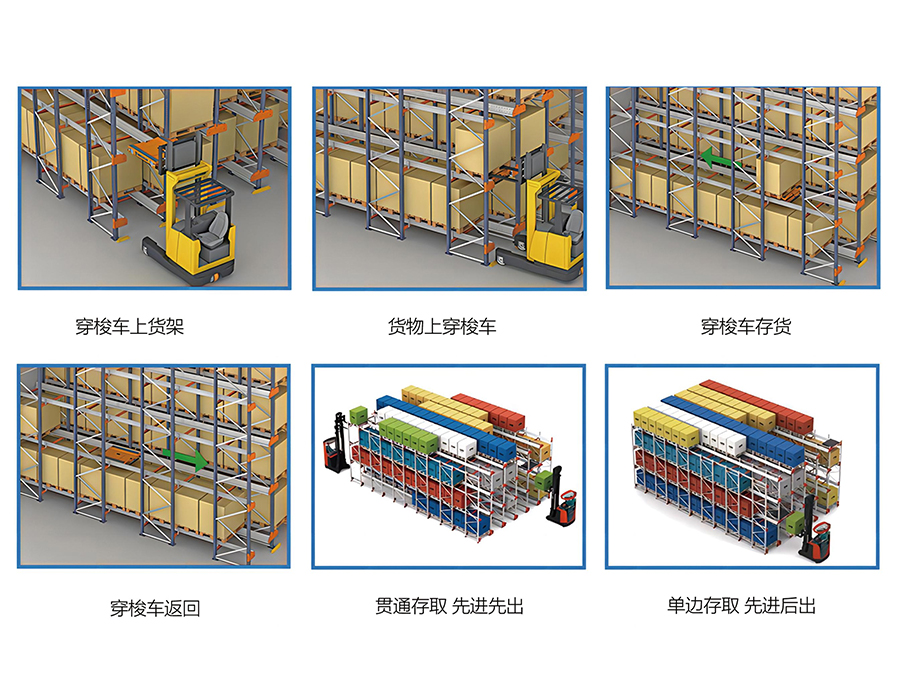

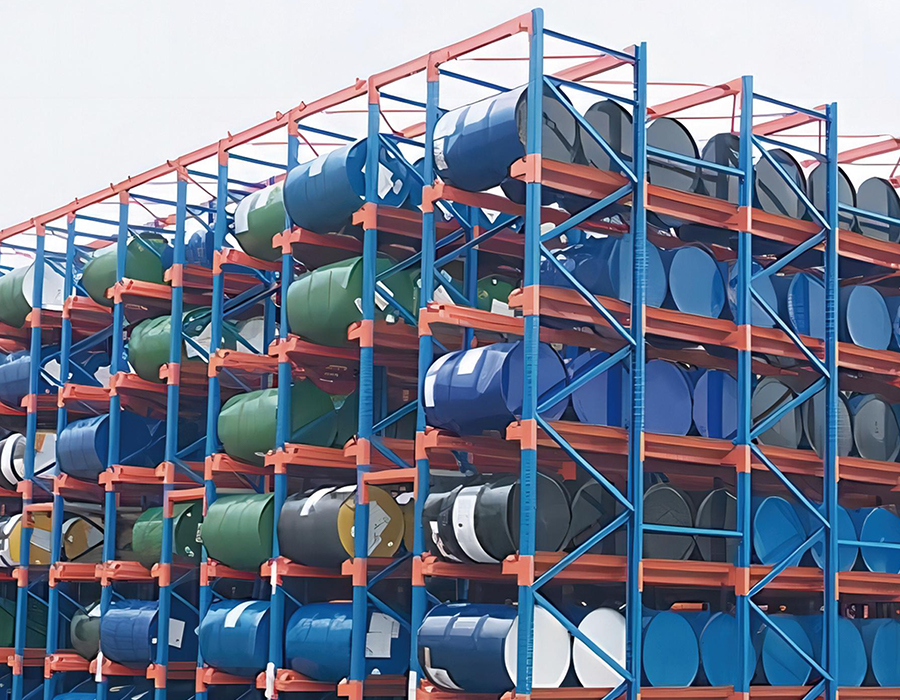

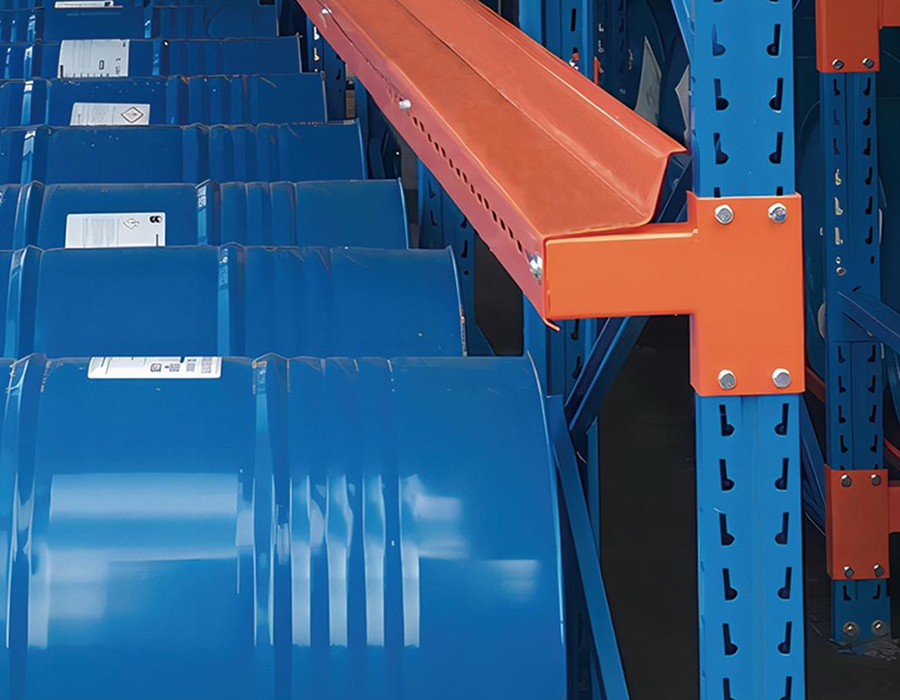

Kirişler aşırı derecede saptığında yapısal olarak ne olduğu genellikle yanlış anlaşılır. Birincil risk, kirişin kırılması değildir; tekrarlanan yükleme ve boşaltma döngüleri altında kirişten dik konnektöre kadar olan bağlantının kademeli olarak gevşemesidir. Çoğu ağır hizmet tipi palet raf sistemi, kiriş tırnağının dik sütundaki delikli bir yuvaya geçtiği kancalı emniyet kilitleme konnektörü kullanır. Kirişler dinamik palet yerleştirme altında tekrar tekrar sapıp toparlandığında, konnektör bağlantı noktasında mikro hareket yaşar. Zamanla bu işlem, kanca ucundaki çeliği sertleştirir ve sonunda çıkıntının çatlamasına veya yuvanın deformasyonuna neden olarak konnektörün çekilme direncini nominal değerinin çok altına düşürür.

Düzeltici yaklaşım her zaman ışın derinliğini artırmak değildir. Bazen daha verimli çözüm bölme genişliğini azaltmaktır; açıklıkların 2.700 mm'den 2.400 mm'ye çıkarılması, çelik ağırlığını orantılı olarak artırmadan maksimum bükülme momentini ve sapmayı önemli ölçüde azaltır. Bizim ağır endüstriyel palet rafları yalnızca statik yük tablolarıyla değil, gerçek sapma hesaplamalarıyla doğrulanan açıklık-derinlik oranlarıyla tasarlanmıştır ve sistemin tüm hizmet ömrü boyunca uzun vadeli konnektör bütünlüğünün korunmasını sağlar.

Palet Çıkıntısı ve Kiriş Yükü Dağıtımına Etkisi

Standart palet raf yükü hesaplamaları, palet yüklerinin kirişler üzerinde ortalandığını ve paletin iki kiriş rayı arasında tamamen desteklendiğini varsayar. Uygulamada, paletler sıklıkla kiriş yüzeyinden sarkıyor, raylar arasında asimetrik olarak oturuyor veya kirişleri dik olmak yerine kirişe paralel olacak şekilde yerleştiriliyor. Bu sapmaların her biri, standart kapasite tablolarının hesaba katmadığı yük eksantrikliklerine neden olur, ancak bunlar yüksek verimli depolarda rutin olarak meydana gelir.

Bir palet ön kiriş yüzeyinden 100-150 mm kadar sarktığında (daha dar bölme genişliklerindeki GMA paletlerinde olduğu gibi), etkin yük noktası dik çerçeve düzleminden ileri doğru kayar. Bu, ön kirişte, dikey kesme yüküne ek olarak konektörün dayanması gereken bir devrilme momenti oluşturur. Birleşik talep, kirişin belirtilen palet kapasitesinin çok altındaki yüklerde konnektörün nominal çekilme direncini aşabilir. Aynı etki, paletler kirişlere paralel kirişlerle yerleştirildiğinde de ortaya çıkar ve tüm palet tabanı boyunca dağıtılmış yüzey teması yerine iki yoğun hat yükü oluşturulur.

Düzensiz paletleri taşıyan ağır iş palet raf sistemlerinde kullanılan pratik bir hafifletme yöntemi, palet destek çubuklarının (boşluğun orta noktasındaki kirişlere dik olarak yerleştirilen çapraz elemanlar) kurulumudur. Bu çubuklar, paletler için üçüncü bir temas noktası sağlayarak noktasal yüklemeyi dağıtılmış yüklemeye dönüştürür ve aynı palet ağırlığı için kiriş sapmasını %40'a kadar azaltır. Ayrıca, kiriş konektörünün arızalanması durumunda paletlerin kirişlerin arasına düşmesini de önleyerek anlamlı bir ikincil güvenlik fonksiyonu eklerler.

Dik Çerçeve Genişliklerini Karşılaştırma: Daha Derin Çerçeveler Maliyete Değer Olduğunda

Dik çerçeve derinliği (bir çerçeveyi oluşturan iki dik sütun arasında önden arkaya ölçülen boyut), genellikle standart tek derinlikli seçici raflama için tipik olarak 800 mm veya 1.000 mm olan beyan edilen yükü desteklemek için gereken minimum düzeyde belirtilir. Ancak çerçeve derinliğinin, raf sisteminin devrilme kuvvetlerine karşı stabilitesi üzerinde doğrudan ve önemli bir etkisi vardır ve tüm uygulamalarda minimum derinliğin seçilmesi, ağır hizmet ortamlarında yanlış bir ekonomidir.

10 metrenin üzerindeki yüksek raflı ağır hizmet palet raf sistemlerinde, dikmenin narinlik oranı (yüksekliğinin minimum dönüş yarıçapına bölümü) tek başına eksenel yükten ziyade ana tasarım parametresi haline gelir. Daha derin çerçeveler, doğal olarak dikmeyi kolon merkez hattından daha uzun bir yatay mesafede destekler, bu da çerçeve düzeneğinin etkin dönme yarıçapını artırır ve kritik burkulma yükünü artırır. Bu nedenle, 1.000 mm veya 1.200 mm'lik bir çerçevenin ek malzeme maliyeti, tipik olarak, daha geniş çapraz destek elemanlarının ek maliyetini kısmen dengeleyen gerekli dik bölüm ağırlığındaki bir azalma ile haklı çıkarılır.

Ankraj Cıvatası Özellikleri: Çekme Mukavemeti Neden Kesme Mukavemetinden Daha Önemlidir

Çoğu depo personeli ve hatta birçok satın alma ekibi, raf ankraj cıvatalarının öncelikle yatay kesme kuvvetlerine (forklift darbeleri veya sismik aktiviteden kaynaklanan yanal itme) direnç gösterdiğini varsayar. Gerçekte, ağır hizmet tipi palet raf konfigürasyonlarının çoğunda raf tabanı ankrajları için geçerli olan yük durumu, yatay kesme değil, dikey çekme gerilimidir. Bunu anlamak, çapaların nasıl belirtilmesi ve denetlenmesi gerektiği mantığını tersine çevirir.

Mekanizma basittir: Bir raf çerçevesi, eksantrik bir palet yükünden, yüksekte bir forklift darbesinden veya sismik yanal ivmeden kaynaklanan bir devrilme momentine maruz kaldığında, çerçevenin gerilim tarafındaki taban plakası kaymak yerine kalkar. Bu taraftaki ankraj cıvatası, gerginlikte tam kaldırma kuvvetine dayanmalıdır. Beş seviyede seviye başına 4.000 kg'a kadar yüklenen 10 m yüksekliğindeki ağır iş rafı için, tasarım darbesi altında gergi ankrajında ​​hesaplanan kaldırma kuvveti 15-20 kN'yi aşabilir. Standart betondaki standart M12 genleşme ankrajları, gömme derinliğine ve beton kalitesine bağlı olarak yalnızca 8–12 kN'lik çekme kapasitelerine ulaşır; bu da talebin oldukça altındadır.

Doğru spesifikasyon yaklaşımı, doğrulanmış üç parametreyi içerir: kurulum yerindeki beton basınç dayanımı (çoğu ağır iş uygulamaları için minimum C25), ankraj gömme derinliği (sadece cıvata uzunluğu değil; taban plakası kalınlığı ve herhangi bir tesviye harcı dikkate alındıktan sonra etkili gömme) ve en yakın beton derz veya kenardan kenar mesafesi. Sahada kurulan test ankrajlarından elde edilen çekme testi sonuçları en güvenilir doğrulama yöntemidir ve hesaplanan kaldırma talebinin ankrajın katalog çekme kapasitesinin %60'ından fazlasına yaklaştığı tüm projelerde gerekli olmalıdır.

Koridor Genişliği Spesifikasyonu, Raf Dengesi ve Forklift Seçimi ile Nasıl Etkileşir?

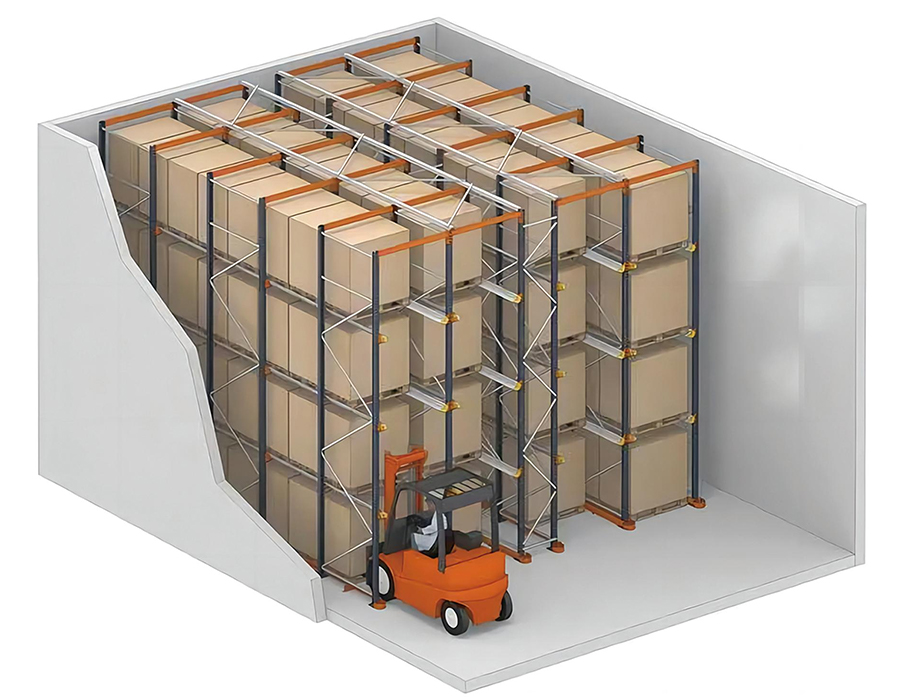

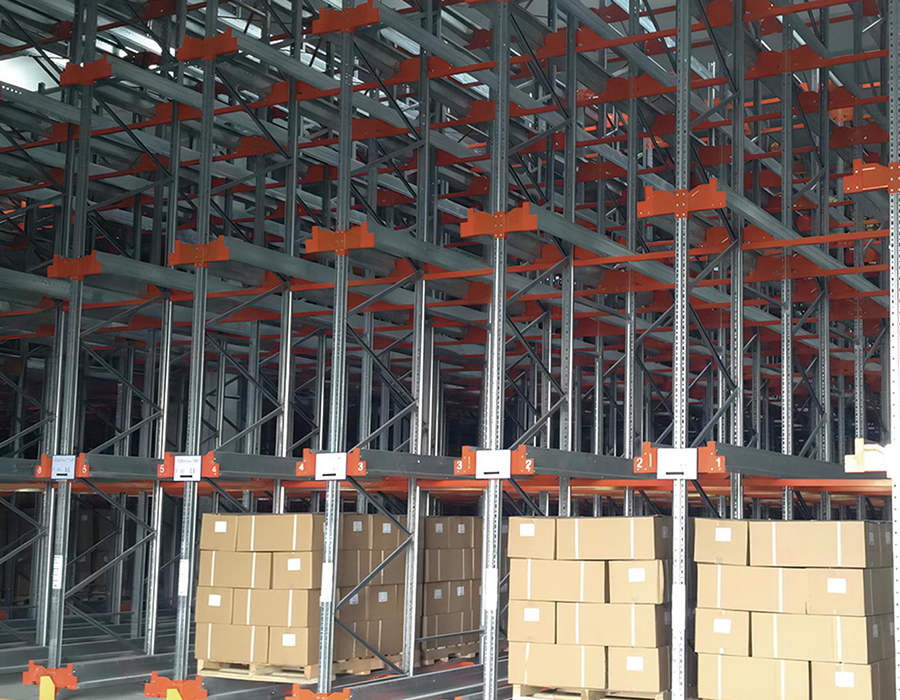

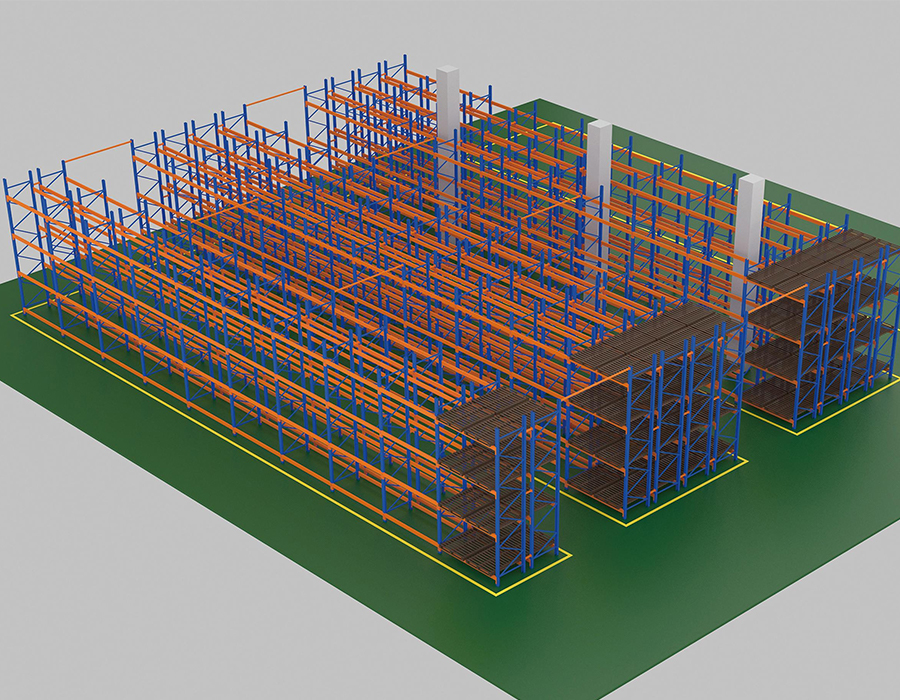

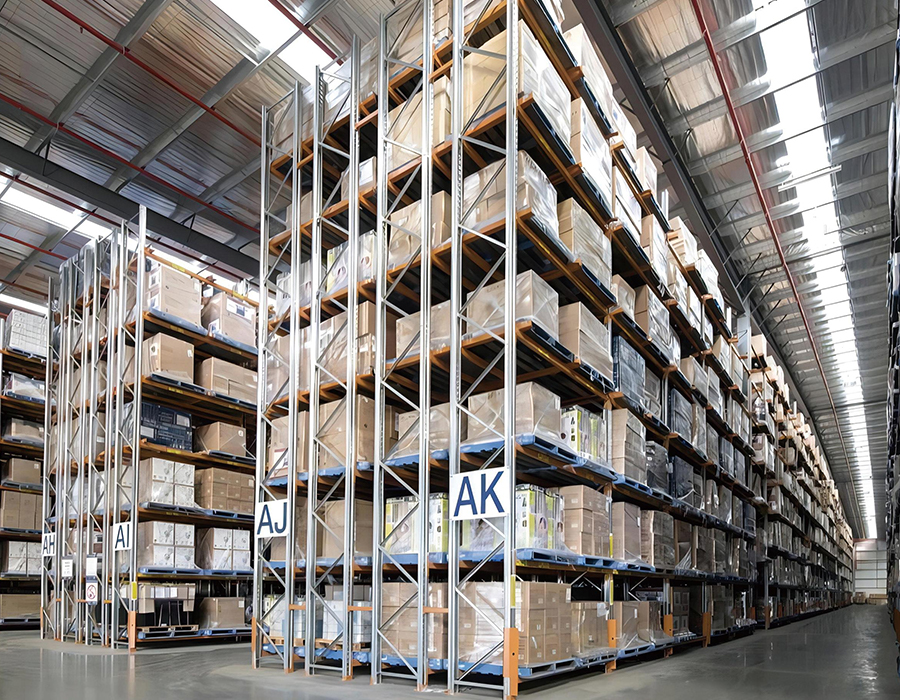

Koridor genişliği ağır endüstriyel palet rafı Yerleşim düzeni yalnızca bir trafik yönetimi kararı değildir; forklift tipini, maksimum raf yüksekliğini, üretim oranını ve toplam depolama yoğunluğunu aynı anda belirleyen bir sistem mühendisliği kısıtlamasıdır. Bu değişkenler birbirine sıkı sıkıya bağlıdır ve diğerlerini modellemeden birini optimize etmek, kurulumdan sonra düzeltilmesi pahalı olan optimal olmayan sonuçlar doğurur.

Üç ana koridor kategorisinin her biri farklı bir dizi kademeli kısıtlama oluşturur:

• Geniş Koridor (3,500mm ): Standart dönüş yarıçapına sahip denge ağırlıklı forkliftlere uygundur. Maksimum pratik raf yüksekliği, forklift direği yüksekliği ve yükseklikte görünürlük nedeniyle yaklaşık 7-8 m ile sınırlıdır. Depolama yoğunluğu üç konfigürasyon arasında en düşük olanıdır, ancak üretim esnekliği en yüksektir; filodaki herhangi bir forklift herhangi bir koridorda çalışabilir ve herhangi bir özel eğitim veya araca gerek yoktur.

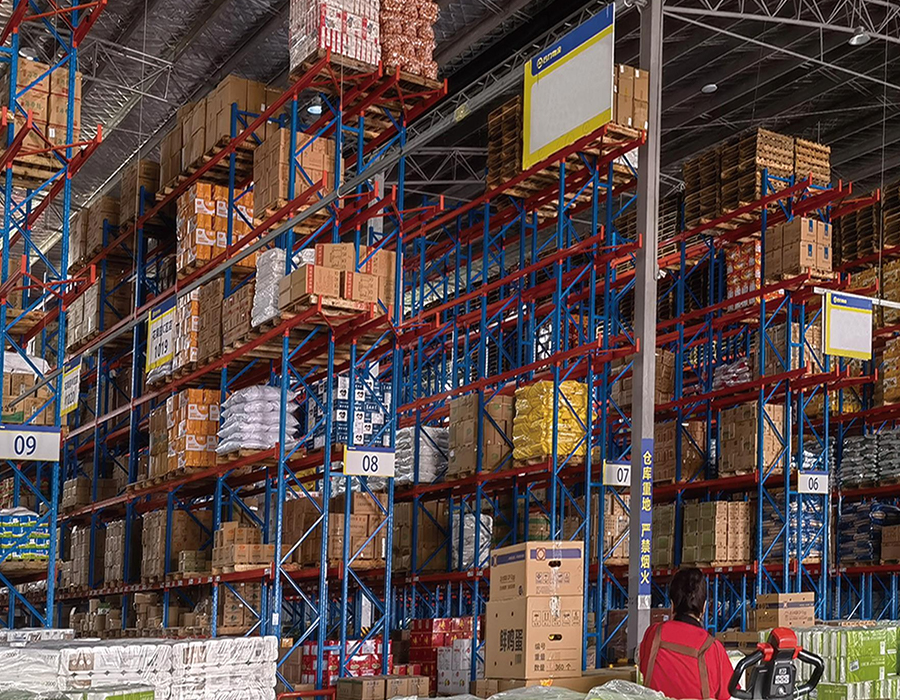

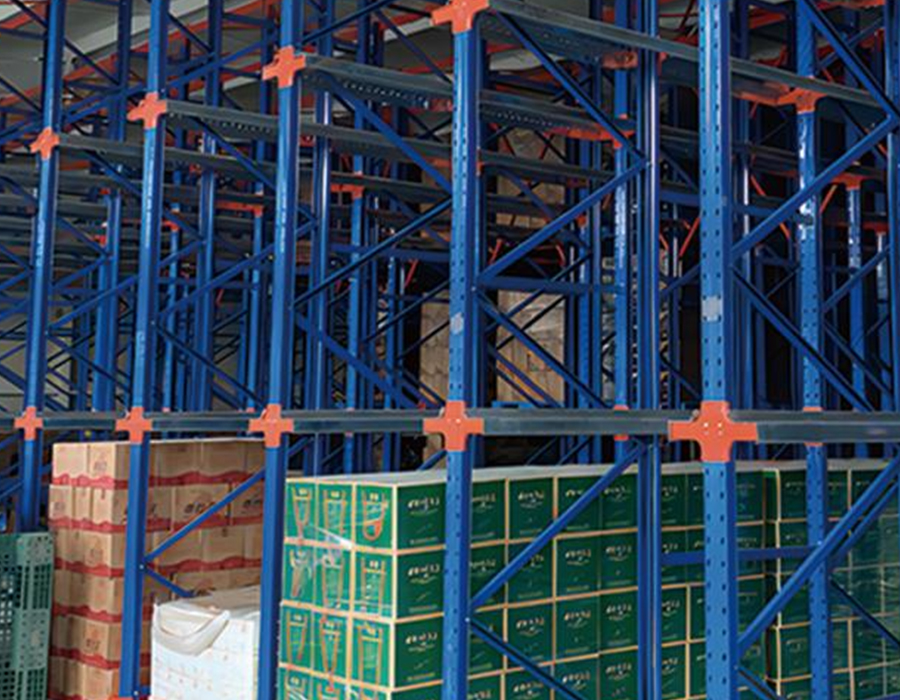

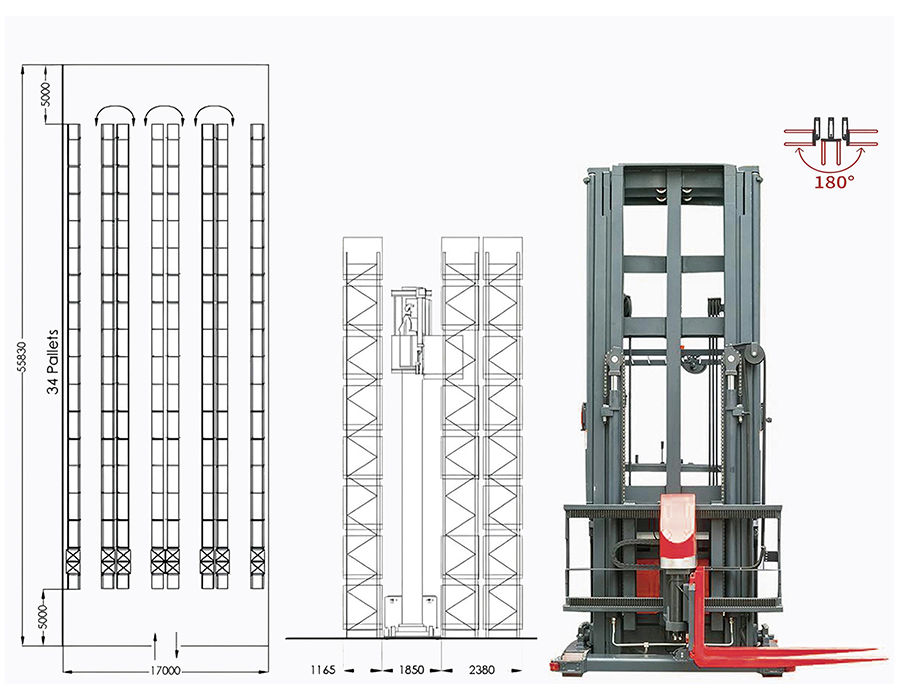

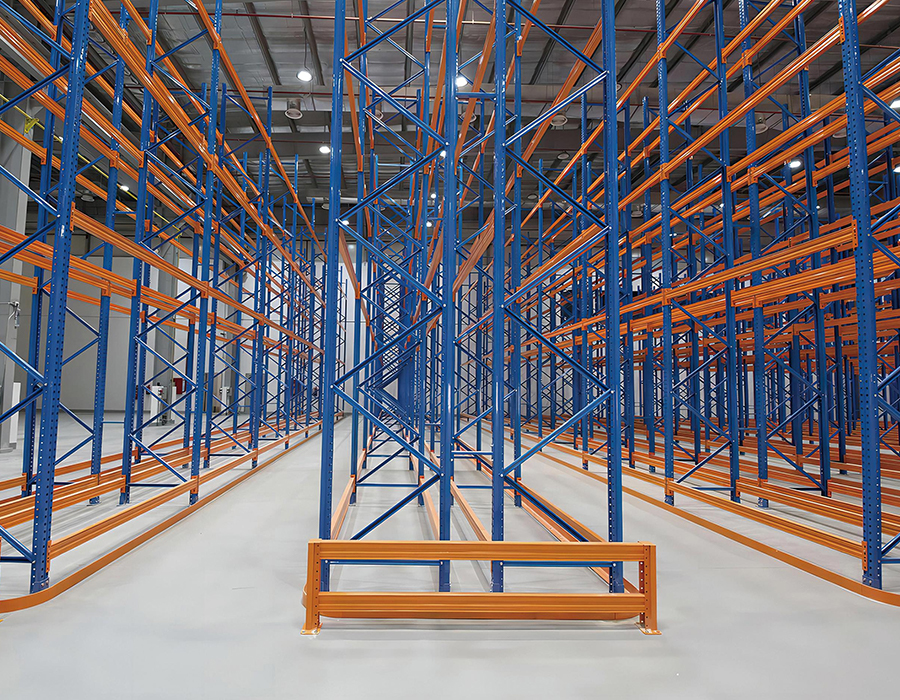

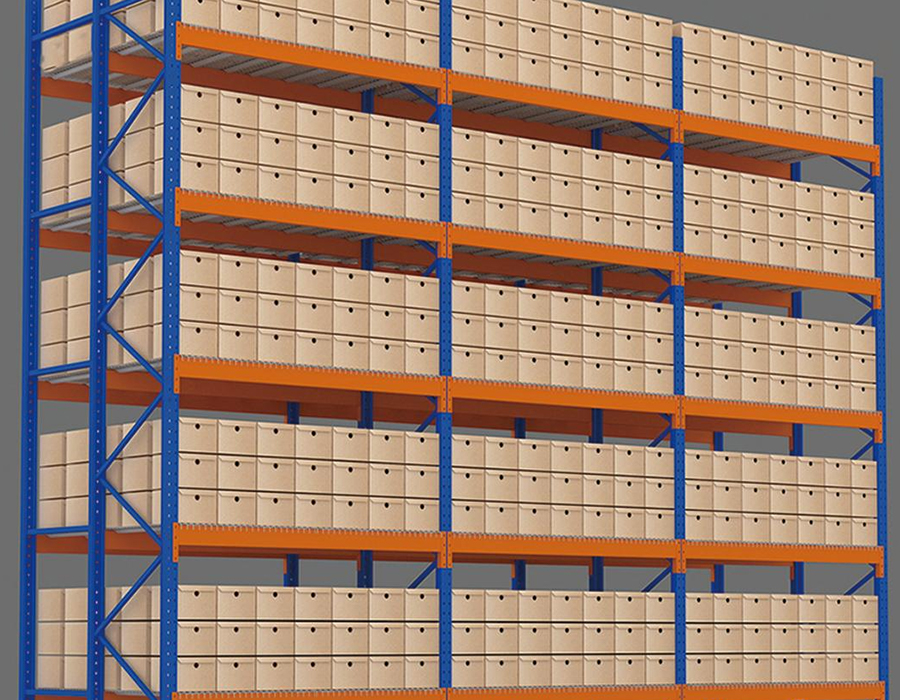

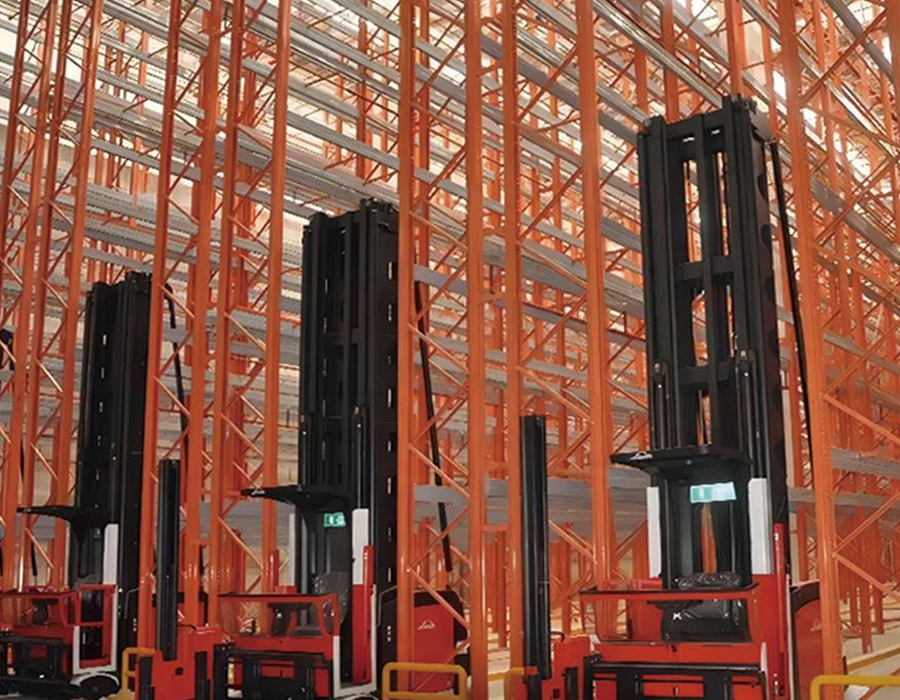

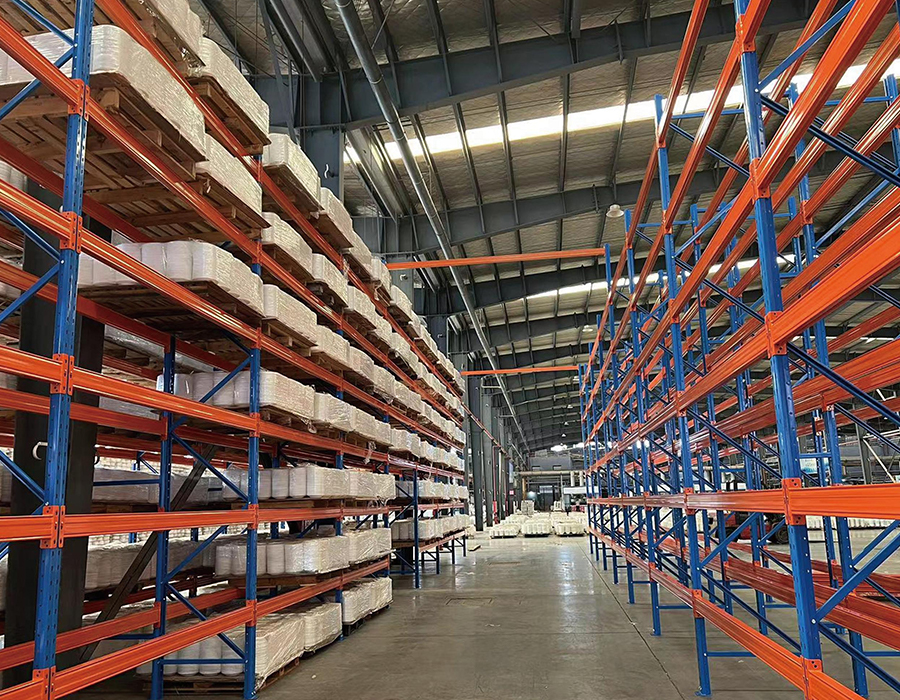

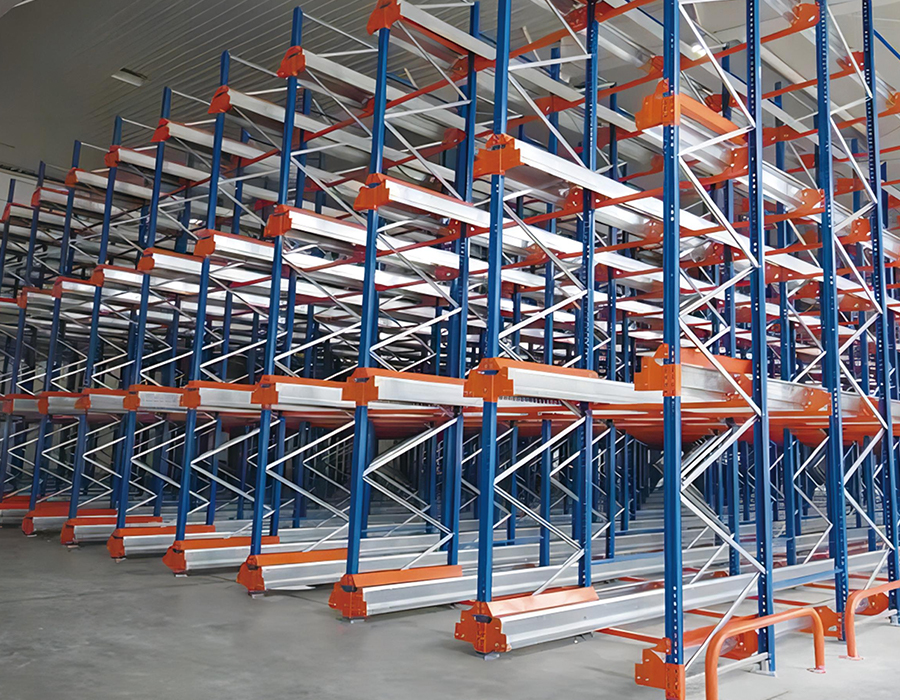

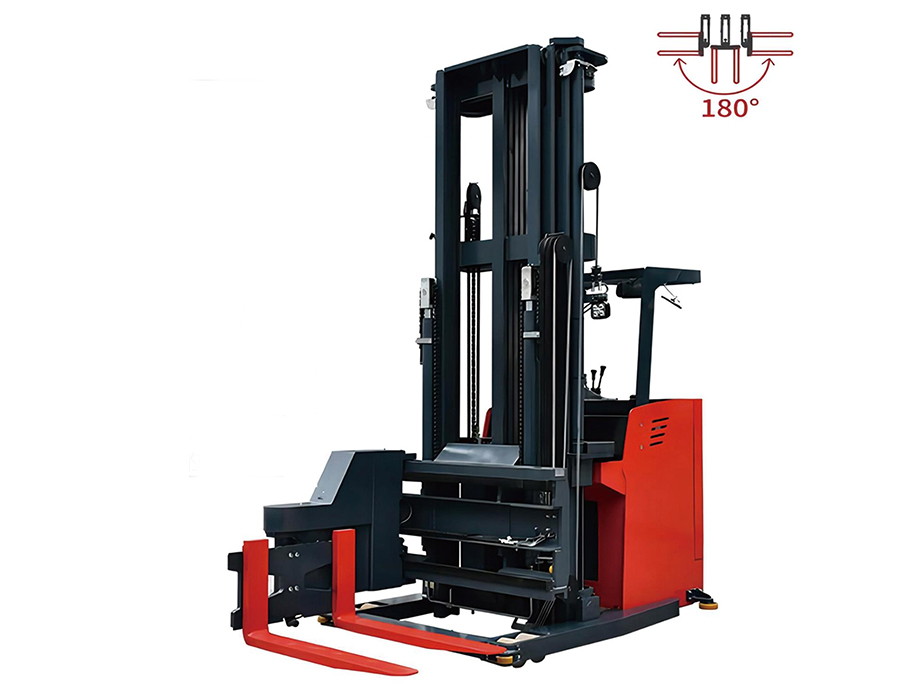

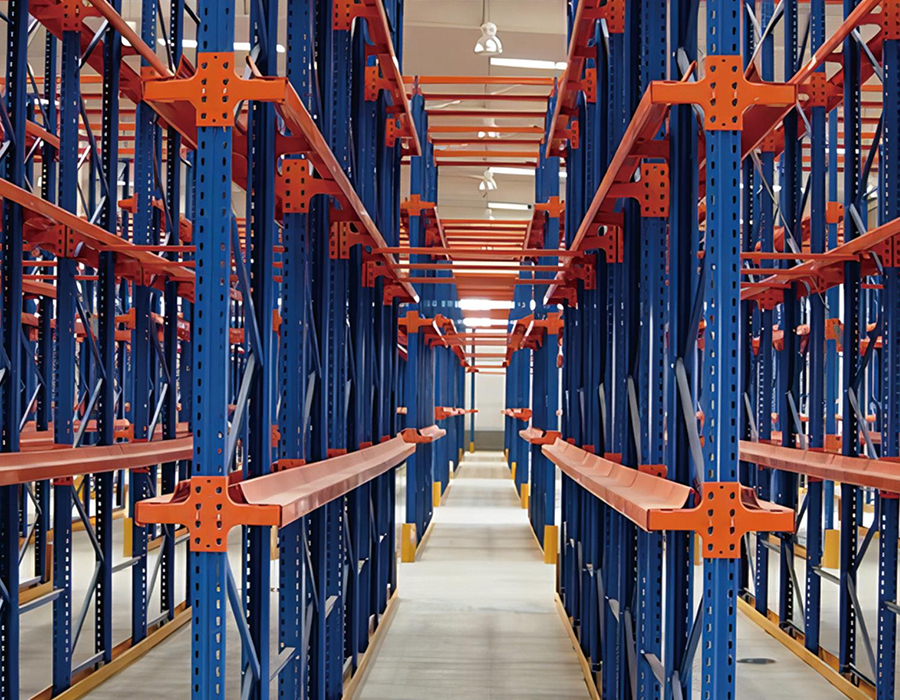

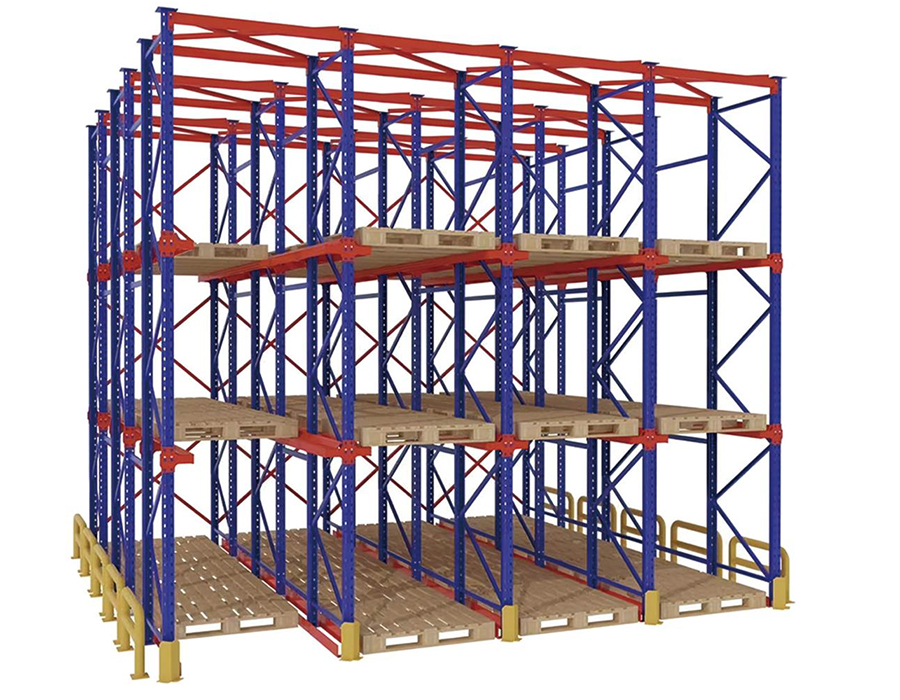

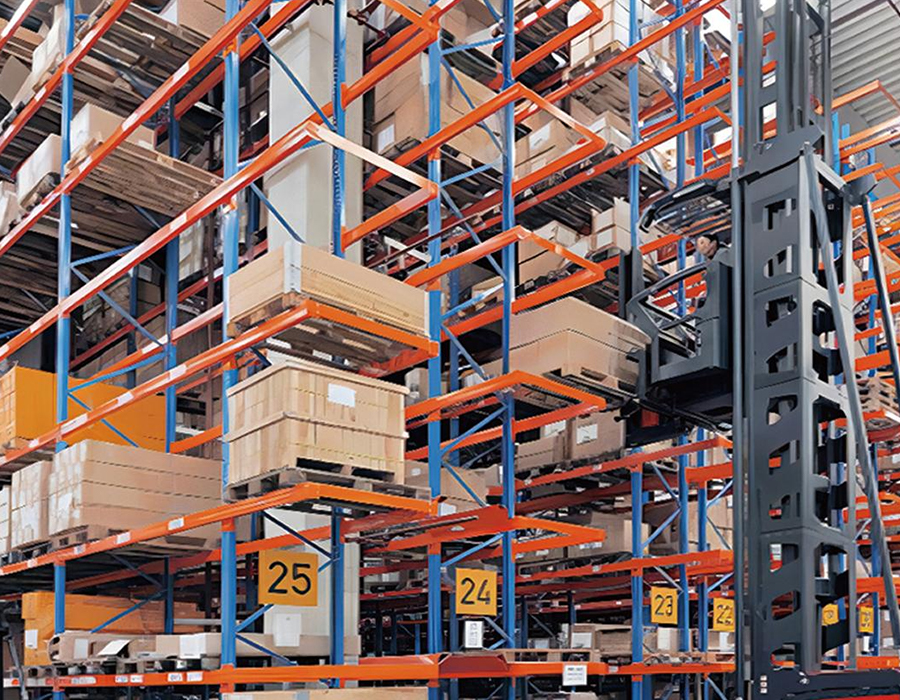

• Dar Koridor (1.800–2.200 mm): Yükün yanında yükseltilmiş operatörle çalışan tel kılavuzlu veya ray kılavuzlu çok dar koridorlu (VNA) forkliftler gerektirir. Bu kamyonlar 14 m yüksekliğe ulaşabilir ve geniş koridor düzenlerine göre %40-50 daha yüksek depolama yoğunluklarına ulaşabilir. Bununla birlikte, VNA kamyonları tek amaçlıdır; raf koridorları dışında alım veya sevk işlemleri için kullanılamazlar; hazırlama alanları için ayrı bir dengeleme veya erişim kamyonu filosu gerektirirler.
• Reach Truck Koridoru (2.700–3.200 mm): Modern ağır hizmet palet raf sistemlerinde yoğunluğu ve esnekliği dengeleyen en yaygın konfigürasyon. Reach Truck'lar araç gövdesini hareket ettirmeden çatallarını uzatarak 10-11 m yüksekliğe ulaşırken dengeleme makinelerinden daha dar koridorlarda çalışmaya olanak tanır. Kritik kısıtlama, 90 derecelik palet yerleştirme için minimum koridor genişliğidir; bu, her kamyon modeline ve palet yönüne özeldir ve genel bir tabloya değil, tam kamyon spesifikasyonuna göre doğrulanmalıdır.

Huijian'da yerleşim mühendisliği sürecimiz forklift spesifikasyonuyla bitmek yerine onunla başlar. Önce raf sistemini tasarlamak ve ardından sığacak forklifti seçmek, hem koridor genişliğinde hem de raf yüksekliğinde taviz vermeye zorlayan ve deponun genel verimliliğini azaltan yaygın bir sıralama hatasıdır.

Ağır Hizmet Ortamlarında Yüzey Kaplama Kalitesi: Mikron Sayısının Ötesinde

Toz kaplama kalınlığı, ağır hizmet tipi endüstriyel palet rafı tedarikçileri arasındaki yüzey kalitesi karşılaştırılırken en sık belirtilen spesifikasyondur. 60-80 mikron kuru film kalınlığına ilişkin standart spesifikasyona geniş çapta referans verilmektedir ve saygın üreticilerin çoğu bu eşiği karşılamaktadır. Bununla birlikte, kaplama kalınlığı tek başına gerçek endüstriyel ortamlarda korozyon direncinin ve kaplama yapışma ömrünün eksik bir göstergesidir; toz uygulamasından önceki ön işlem süreci daha kritik değişkendir.

Endüstriyel raf çeliği için standart ön işlem dizisi, hadde pulunu ve pası gidermek için yağdan arındırma, yüzey temizleme veya kumlama, çelik yüzeye kimyasal olarak bağlanan bir dönüşüm kaplaması oluşturmak için fosfatlama ve toz uygulamasından önce son bir pasivasyon durulamasını içerir. Fosfat tabakası yapışmanın temelidir; fosfat olmadan, çıplak veya yetersiz hazırlanmış çelik üzerine uygulanan toz kaplamalar, kaplama kalınlığına bakılmaksızın nemli veya kimyasal olarak aktif ortamlarda 12-24 ay içinde kesik kenarlarda ve darbe bölgelerinde katmanlara ayrılacaktır. ISO 9227'ye göre minimum 500 saatte yapılan tuz püskürtme testi anlamlı bir kalite ölçütüdür; Tedarikçiler yalnızca spesifikasyonlar yerine test sertifikaları da sunabilmelidir.

Rafların -20°C'nin altındaki sıcaklıklarda çalıştığı soğuk depo uygulamaları için standart polyester toz kaplamalar kırılgan hale gelir ve darbe direncini kaybeder. Epoksi-polyester hibrit kaplamalar veya sıcak daldırma galvanizleme bu ortamlarda uygun özelliklerdir. Aralarındaki seçim, maliyet ve erişilebilirlik arasında bir dengeyi gerektirir: Sıcak daldırmalı galvanizleme, üstün uzun vadeli korozyon direnci sağlar ve katmanlara ayrılmadan mekanik hasara karşı dayanıklıdır, ancak hasarlı galvanizli bölümler sahada boyayla onarılamazken hibrit kaplı bileşenlere rötuş yapılabilir. 58.000 metrekarelik tesisimizde altı üretim hattımız ve şirket içi kaplama süreçlerimizle, her aşamada ön işlem kalitesi üzerinde doğrudan kontrol sağlıyoruz; bu, sözleşmeli kaplama işlemlerinin güvenilir bir şekilde garanti edemeyeceği bir şey.

Yük Duyuru Panoları: Yasal Gereklilik mi, yoksa Pratik Güvenlik Aracı mı?

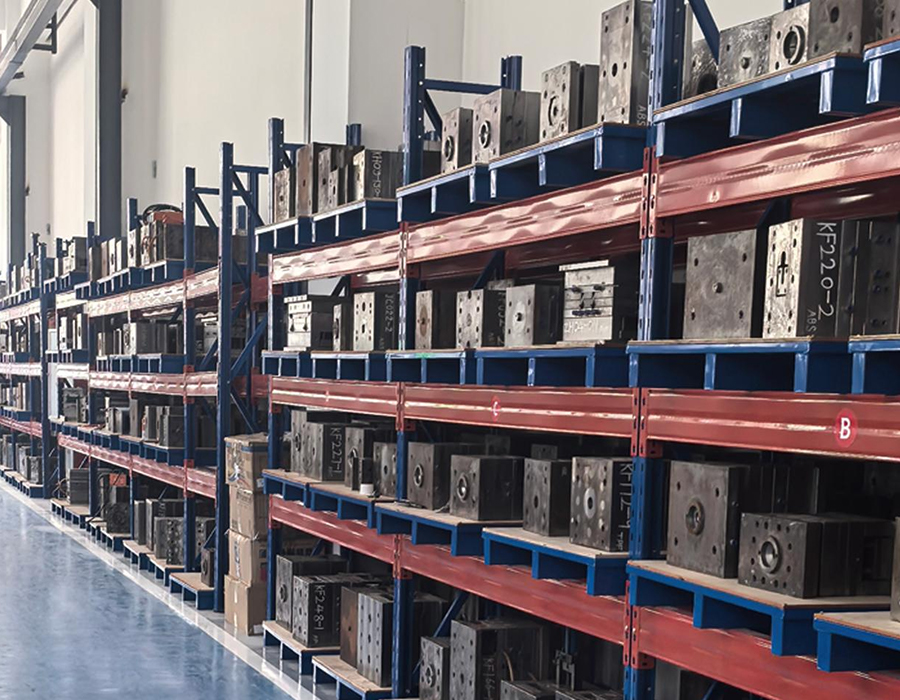

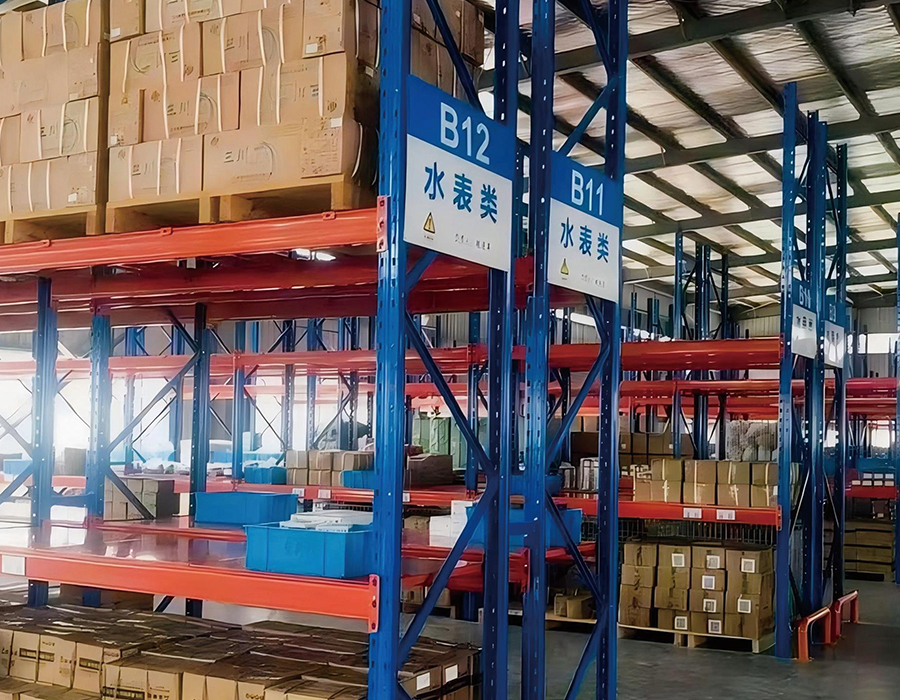

Çin'in GB/T 25820 ve Avrupa EN 15635'i de dahil olmak üzere çoğu ulusal endüstriyel raf standardı kapsamında raflara monte edilen ve bölme başına, kiriş seviyesi başına ve dik çerçeve başına izin verilen maksimum yükleri gösteren yük duyuru panoları gereklidir. Uygulamada, bunlar sıklıkla operasyonel bir araçtan ziyade bir uyumluluk formalitesi olarak ele alınır ve bu da güvenlik değerlerini önemli ölçüde azaltır.

Ağır hizmet tipi bir palet raf sistemi için uygun şekilde belirlenmiş bir yük bildirimi, tek bir toplam bölme kapasitesi sayısından fazlasını belirtmelidir. Operasyonel açıdan yararlı yük bildirimleri aşağıdaki bilgileri içerir:

• Yerleştirme kararlarını veren operatörler bölüm bazında değil, seviye bazında çalıştığı için kiriş seviyesi başına maksimum yük (sadece bölme başına değil).
• Maksimum birim yük boyutları - özellikle palet çıkıntı sınırları ve kapasitenin kiriş seviyesi başına iki palet mi yoksa büyük boyutlu bir palet mi varsaydığı.
• Bölgedeki minimum zemin yükü kapasitesi, böylece operasyon yöneticilerinin zaman içinde zemin koşullarındaki değişikliklere karşı çapraz referans alabilmesi sağlanır.
• Raf sistemi üreticisi, kurulum tarihi ve sistemin tasarlandığı mühendislik standardı; kurulumdan yıllar sonra hasar onarımı veya genişletmesi değerlendirilirken kritik bilgiler.

Daha pratik zorluk, yük bildirimlerinin yalnızca onları okuyan personelin gerçek envanter bağlamında sayıların ne anlama geldiğini anladığında etkili olmasıdır. Kiriş seviyesi başına 2.000 kg'lık kapasite, belirli bir palet sayısına ve ürün tipi referansına çevrilmediği sürece, forklift operatörü için soyut bir sayıdır. Standart yük bildirimini ürüne özel bir referans kartıyla tamamlayan tesisler (örneğin, "seviye başına maksimum 2 palet Ürün A veya 1 palet Ürün B"), yalnızca mühendislik standardı bildirimi yayınlayanlara kıyasla operatörün yük limitlerine daha iyi uyum sağladığını rapor ediyor.
